教学用注射器式压力测量实验装置

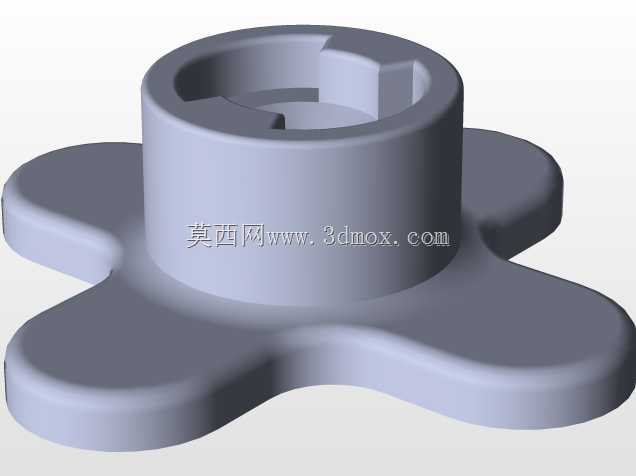

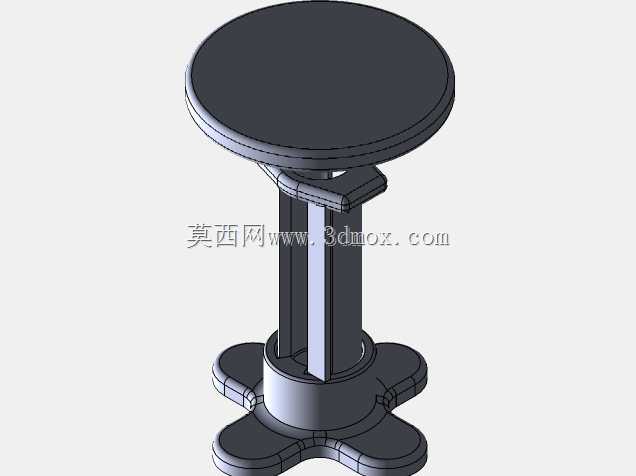

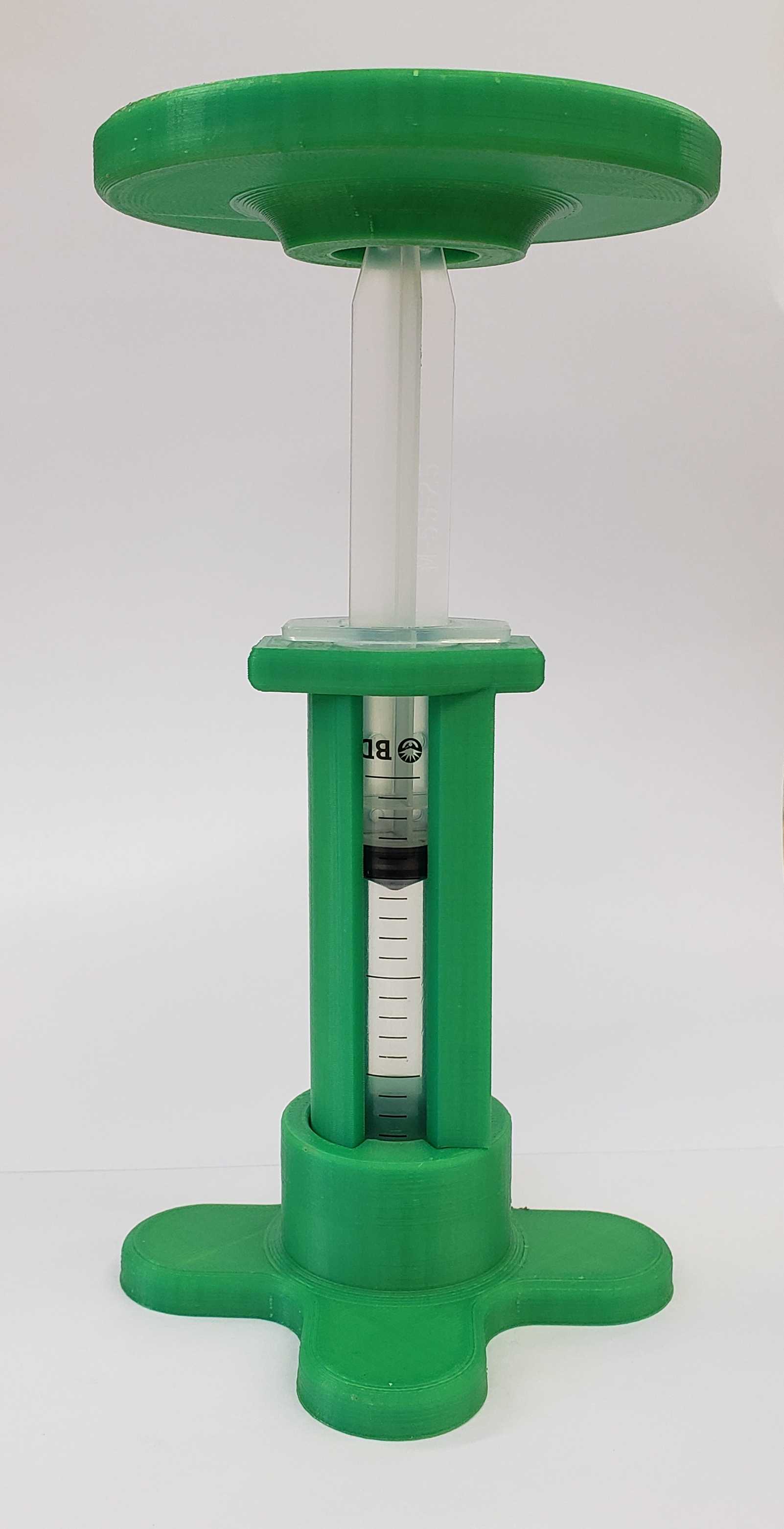

这款压力测量装置主要面向中学物理、大学普通物理的热力学实验教学场景，可完成气体压强与体积关系、负载与压强对应关系等多个验证性实验，也可用于科普场馆的互动演示环节，让参与者直观理解压力相关的物理规律。装置核心采用标准注射器作为压力作用与测量的核心部件，利用注射器活塞的气密特性，通过在顶部托盘放置不同质量的负载，改变活塞对筒内封闭气体的压力，配合注射器筒身自带的刻度，可直接读取封闭气体的体积变化，结合负载质量与活塞有效作用面积即可计算出对应压强，实现压力与体积变化关系的定量测量。设计时充分考虑教学场景的使用需求，整体采用立式同轴布局，底部为四瓣式支撑脚，增大与桌面的接触面积，放置时无需额外固定即可保持稳定，避免实验过程中装置倾倒影响测量结果；中部设置两层同轴定位环，对注射器针筒进行径向限位，确保针筒始终保持竖直状态，避免活塞倾斜产生额外摩擦阻力，影响测量数据的准确性；顶部托盘为大直径圆盘结构，边缘做圆弧过渡处理，既可以稳定放置砝码、重物等不同类型的负载，也能避免尖锐棱角划伤使用者，适配教学场景下多人操作的安全需求。装置的安装边界要求较低，仅需平整的水平实验台面即可放置，整体高度适配常规实验台的操作高度，使用者取放负载、读取刻度时无需弯腰或抬手，长时间实验操作不易产生疲劳。结构上所有塑料支撑部件均做等壁厚设计，注塑成型时不易产生缩痕，装配时仅需将注射器卡入中部定位环即可完成组装，无需额外紧固件，日常维护更换注射器也十分便捷，可适配不同容积规格的标准注射器，拓展不同量程的压力测量范围。活塞与针筒的配合保留了原厂的气密精度，设计时未对注射器原有结构做任何改动，确保气体密封性能可靠，实验过程中不会出现漏气导致的测量偏差，同时支撑结构的所有受力部位均做了加强筋处理，即使放置较大质量的负载也不会出现结构变形，长期重复使用仍能保持定位精度。
