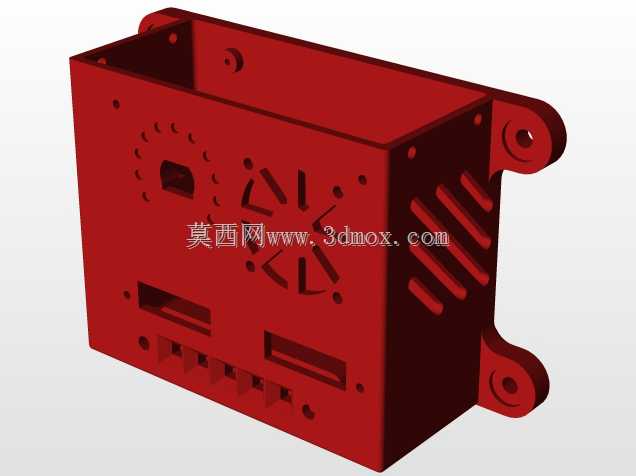

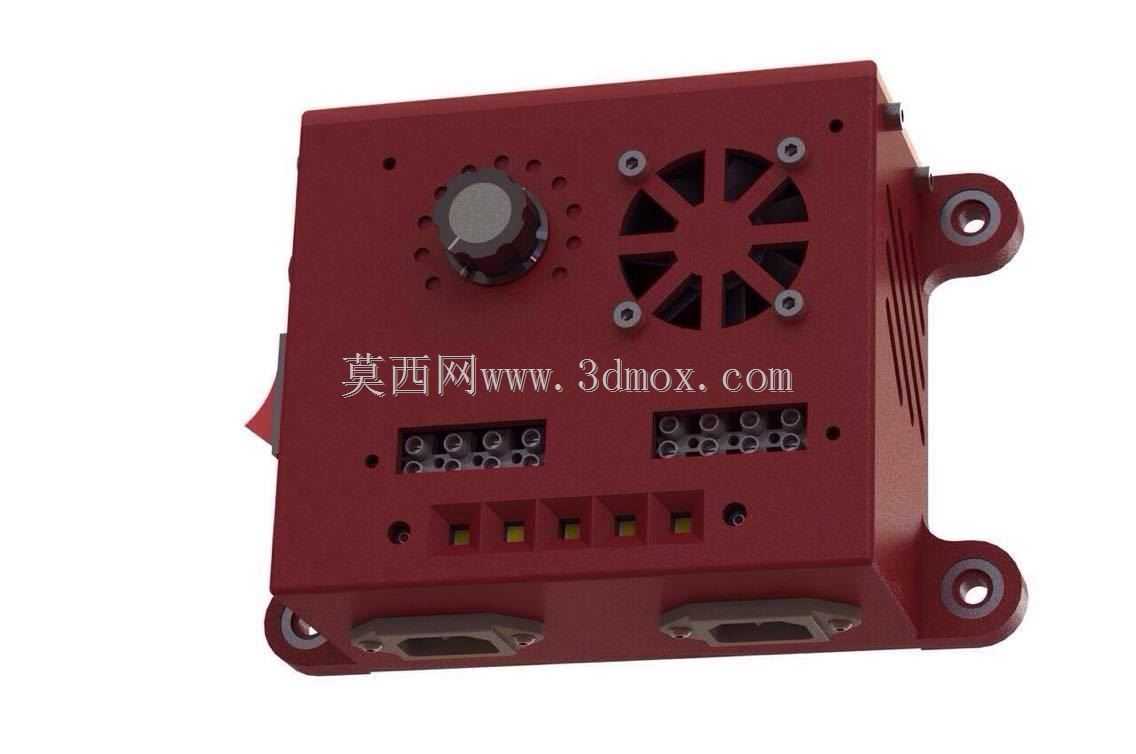

这款PWM控制装置外壳的设计,核心围绕车载电气控制单元的实际使用需求展开,首先考虑的是车辆内部复杂的安装环境,壳体两侧延伸出带安装孔的固定耳,安装孔内嵌金属衬套,避免塑料壳体直接承受螺栓锁紧应力导致开裂,固定耳的位置经过布局优化,既可以适配车内钣金支架的螺孔间距,也能通过扎带绑定在管线架上,适配不同车型的安装空间。壳体正面预留了多组接口开孔,下方两个大尺寸开孔对应D-sub型通讯接口,中部的多组针座开孔对应信号输出端子,上方的圆形开孔适配调节旋钮,旋钮周边的小孔是状态指示灯的透光位,旁边的格栅区域是内置散热风扇的通风口,风扇通过四个螺丝柱直接固定在壳体内侧的筋位上,不需要额外的固定支架,减少装配零件数量。壳体侧面设计了多道竖向散热筋,既可以增加壳体的结构强度,避免车辆行驶过程中的振动导致壳体变形,也能增大散热面积,帮助内部功率元件散发工作产生的热量,毕竟车载环境下夏季车内温度可达到六十摄氏度以上,功率元件的散热冗余必须留足。壳体的合缝位置采用止口结构,上下壳配合后可以达到IP54左右的防护等级,防止车内灰尘、清洁时的溅水进入壳体内部造成电路短路,接口位置的开孔边缘都设计了密封圈安装槽,装配时配套橡胶密封圈可以进一步提升防护性能。从设计思路上看,这款壳体没有采用多余的装饰性结构,所有的外部特征都服务于功能需求:调节旋钮的位置设置在正面偏上区域,方便操作人员在驾驶位附近伸手调节参数,不会被周边的管线遮挡;散热风扇的位置正对内部功率板的发热元件,风道从侧面进风、正面风扇出风,形成顺畅的散热通路;端子接口的位置集中在壳体下半部分,方便线束整理绑扎,避免线束杂乱干扰旋钮操作。安装边界方面,壳体整体为方正结构,固定耳的突出尺寸经过控制,不会占用过多横向安装空间,壳体背部设计了定位凸台,安装时可以卡在安装支架的定位槽内,不需要额外扶持就能对准螺孔,降低车载装配的操作难度。壳体的壁厚设计均匀,转角位置都做了圆角过渡,避免注塑成型时出现缩痕、应力集中等问题,内部的螺丝柱都设计了加强筋连接到壳体内壁,承受螺丝锁紧力的同时不会在壳体外表面留下缩印。
