自制小型离心铸造设备结构设计

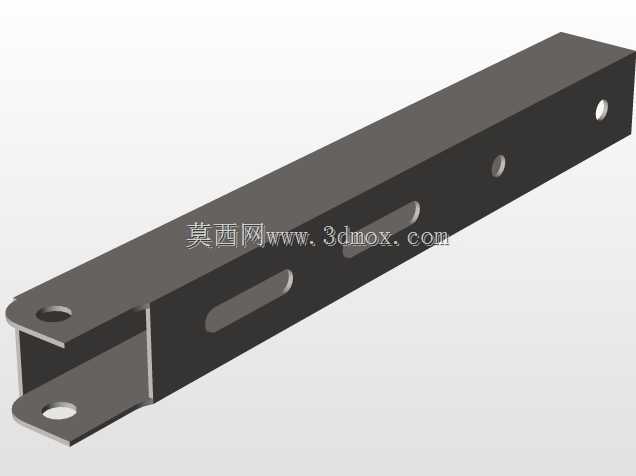

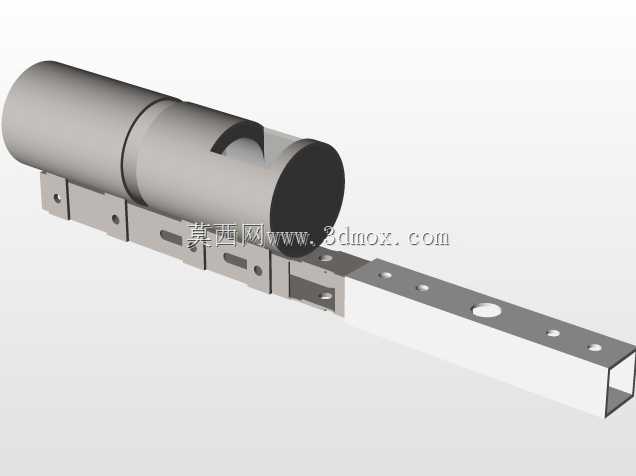

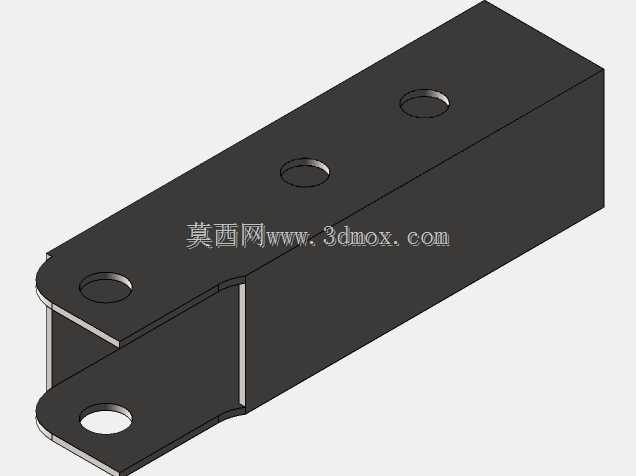

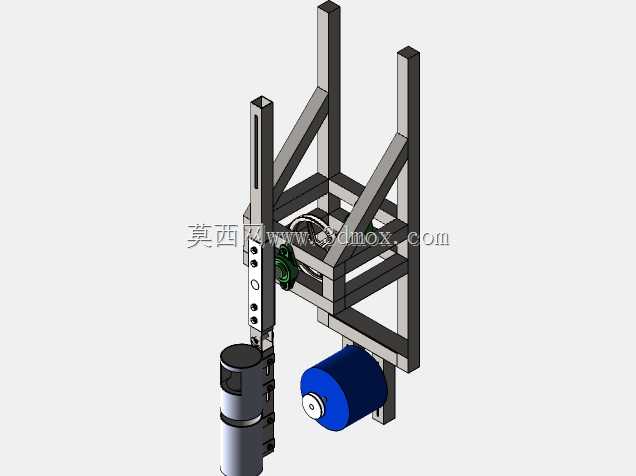

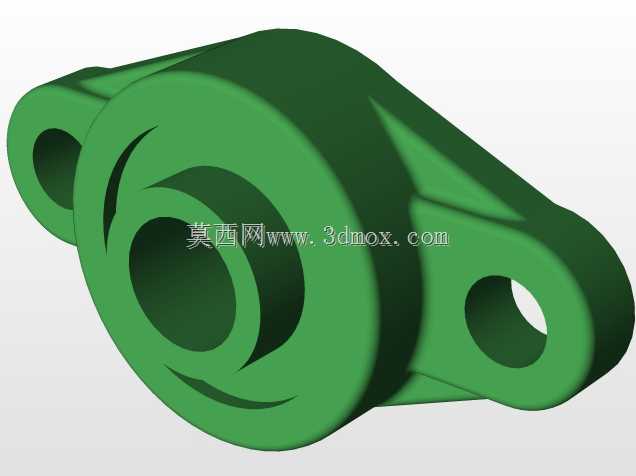

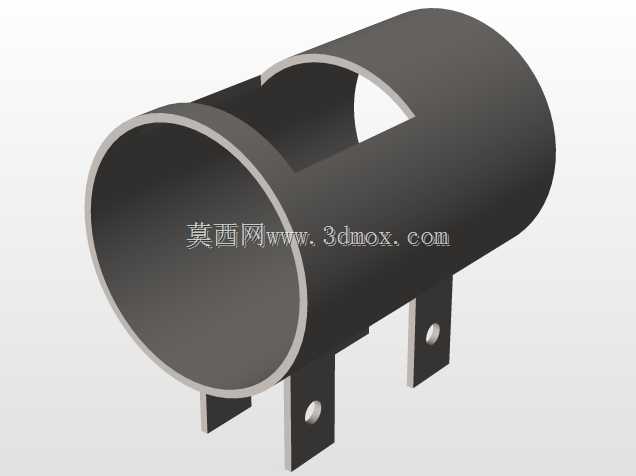

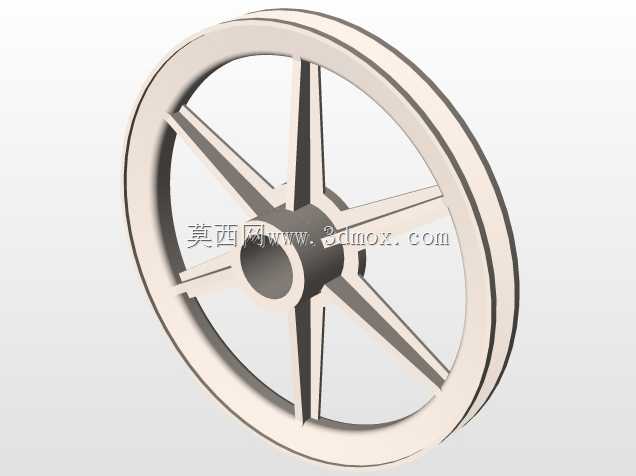

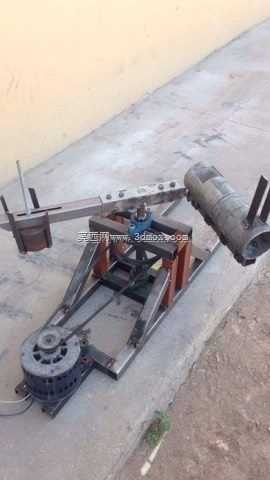

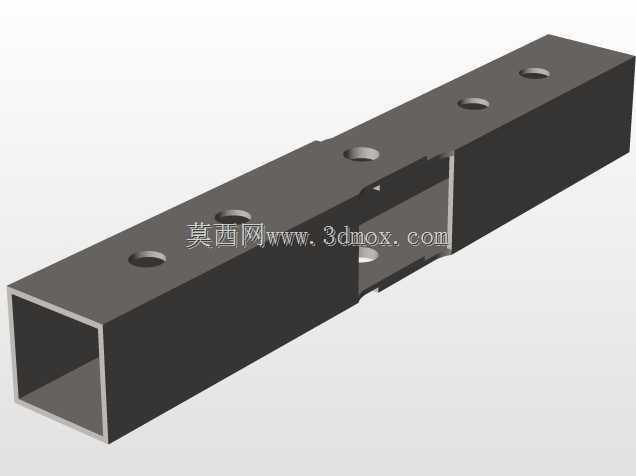

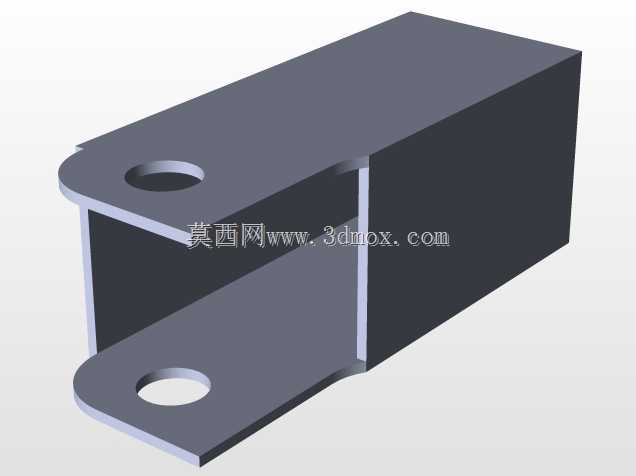

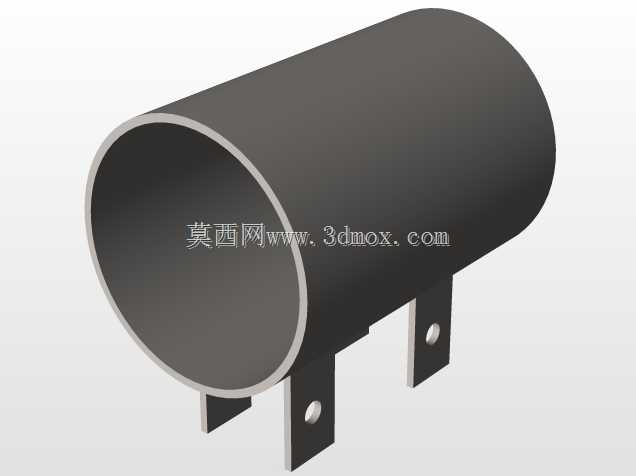

这套离心铸造结构的设计初衷，是解决小批量特殊金属薄片件的成型难题——这类带特殊金相组织的薄金属件，用常规切削加工会受材料硬度、成型应力限制，普通砂型铸造又无法保证薄壁处的金属液充型密度，很容易出现冷隔、缩松缺陷，离心力场下的充型凝固刚好能补上这块工艺缺口。从结构布局来看，整套设备采用立式框架承载思路，方管焊接的桁架式机架承担全部动载荷，三根竖向布置的导向立柱既给上部浇铸执行组件提供滑动导向基准，也通过三角形斜撑的连接方式抵消旋转过程中产生的径向偏摆力矩，避免高速转动时机架出现共振。驱动端直接选用卧式安装的低速大扭矩动力单元，输出端直接连接旋转铸模工位，省去了中间皮带传动的张紧结构，既压缩了设备整体的横向安装尺寸，也减少了传动环节的功率损耗；旋转工位旁侧设置的可调配重块，是针对小型铸模装料后动平衡偏差设计的，可根据每次浇铸的金属液重量调整配重块的径向位置，将转动时的偏心振动控制在机架可承受范围内，不需要额外做混凝土基础固定，直接通过底部安装板锁在平整的钢制工作台面上就能使用。上部的浇铸执行组件带竖向进给的导向槽，可根据铸模的高度调整浇铸口的伸入深度，避免金属液在高速旋转的铸模内飞溅；整个机架的竖向安装边界控制在1.2米以内，横向宽度不超过0.6米，占用的操作空间很小，适合放在小型加工车间的工位旁做小批量零件试制。设计时特意简化了多余的防护外壳结构，所有传动、旋转部件的安装位置都预留了检修间隙，日常清理铸模残留、调整配重位置时不需要拆解大量连接件，操作门槛很低，能满足小作坊、试制车间做小型离心铸件的生产需求，尤其适合生产薄壁轴套、小型金属工艺件这类对内部致密度有要求的小尺寸零件，靠离心力让金属液在模腔内均匀贴壁成型，凝固后的零件致密度比普通重力铸造高40%以上，后续只需要少量的精加工就能达到使用要求。
