无刷电机扭矩测试用扭力架结构

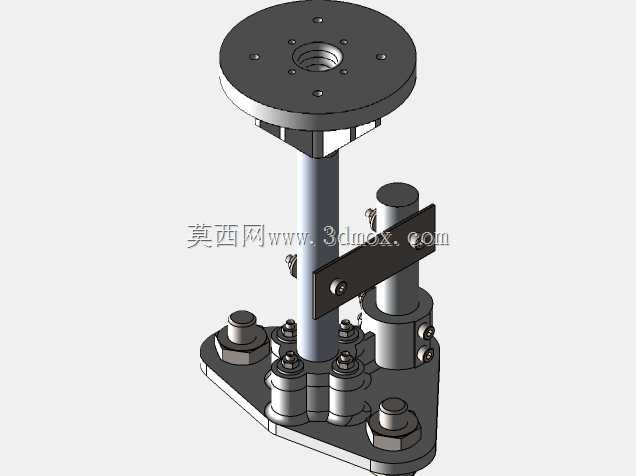

这款扭力架主要面向无刷电机出厂性能检测、实验室电机参数标定场景使用，核心作用是为无刷电机提供稳定的装夹基准，同时配合扭矩传感器完成电机输出扭矩的精准测量，解决小功率无刷电机测试过程中装夹偏移、受力同轴度不足导致的测量数据偏差问题。从结构设计逻辑来看，整体采用立式布局，底部为三角分布安装孔的铸铁材质基座，三个安装点位呈120°均匀排布，可通过螺栓固定在测试台台面上，基座自身厚度经过配重核算，能够抵消电机高速运转时产生的径向振动，避免测试过程中架体出现共振偏移。基座上方设置多组可调式锁紧压块，压块配合六角锁紧螺母可适配不同安装法兰尺寸的无刷电机，压块的调节行程覆盖常见24V-48V低压无刷电机的安装孔位范围，无需额外制作转接板即可完成快速装夹。中部的支撑立柱采用高强度圆钢加工而成，表面做镀硬铬处理，既保证立柱的抗弯强度，又降低调节部件滑动时的摩擦阻力，立柱旁侧设置的可调限位摆臂是核心的扭矩传导部件，摆臂可沿立柱上下滑动调整高度，通过侧面的锁紧螺钉固定位置，摆臂端部的压头可抵接在电机输出轴的加载端，将电机转动时产生的反扭矩传递至外置的扭矩检测单元，摆臂上的长槽孔可适配不同轴伸长度的电机，调整范围覆盖10mm-80mm的轴伸尺寸。顶部的圆形安装法兰盘用于固定扭矩传感器或者磁粉制动器等加载部件，法兰盘上的安装孔采用同心环排布，可适配多种主流规格的扭矩传感器安装尺寸，法兰盘与立柱之间设置加强筋板，避免加载时法兰盘出现倾斜，保证加载轴与电机输出轴的同轴度控制在0.02mm以内。实际使用过程中，被测无刷电机固定在基座的可调压块位置，调整摆臂高度使其与电机轴的加载位置对齐，顶部法兰盘固定好加载装置后即可启动测试，整个架体的安装边界为底部安装孔中心距范围120mm-180mm，整体高度可根据测试需求在200mm-350mm区间调整，能够满足大部分小功率无刷电机的扭矩测试需求，结构上所有活动连接部位均设置防松结构，避免长期测试后部件松动影响测量精度。
