微型电机驱动双油缸液压执行结构

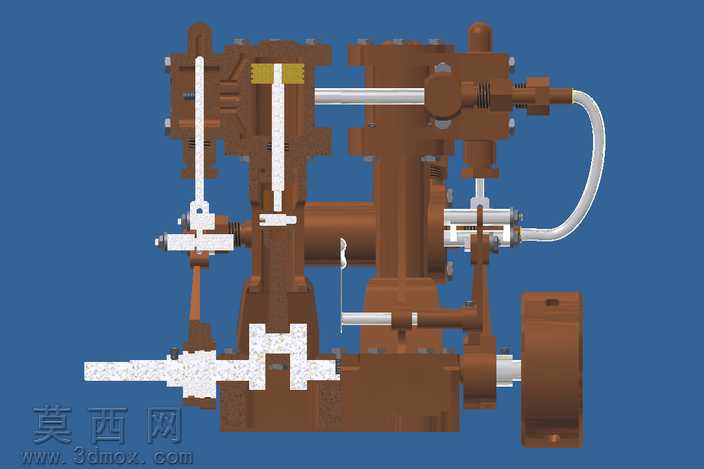

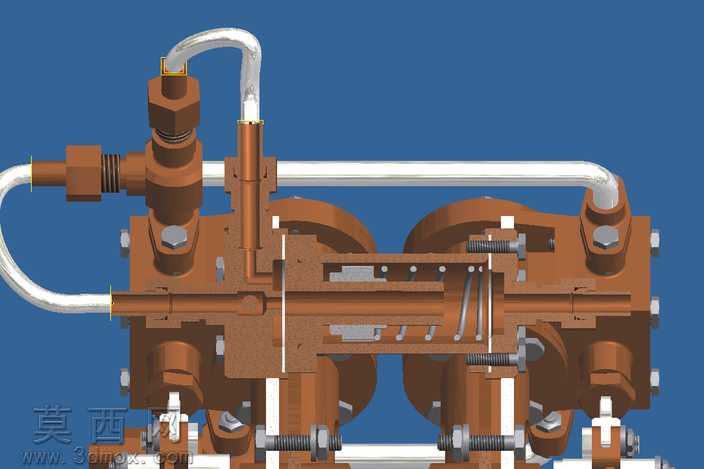

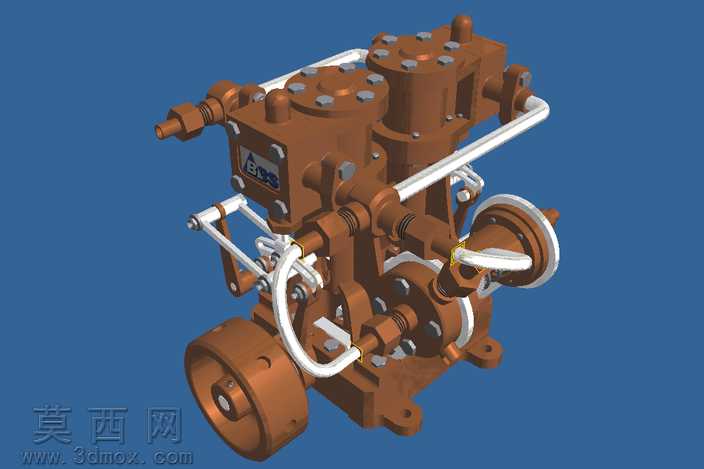

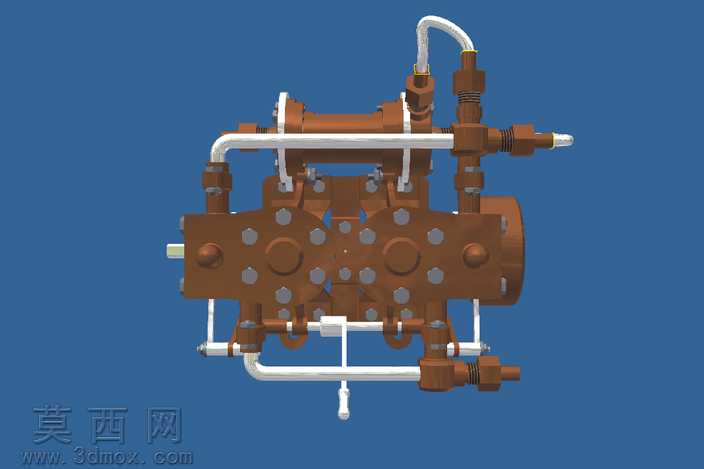

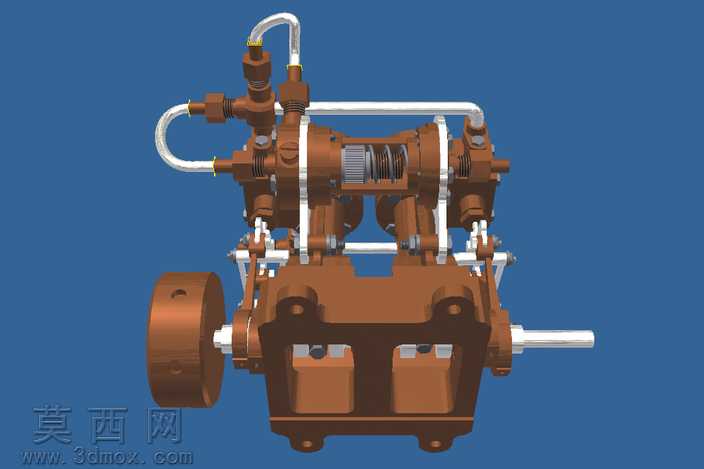

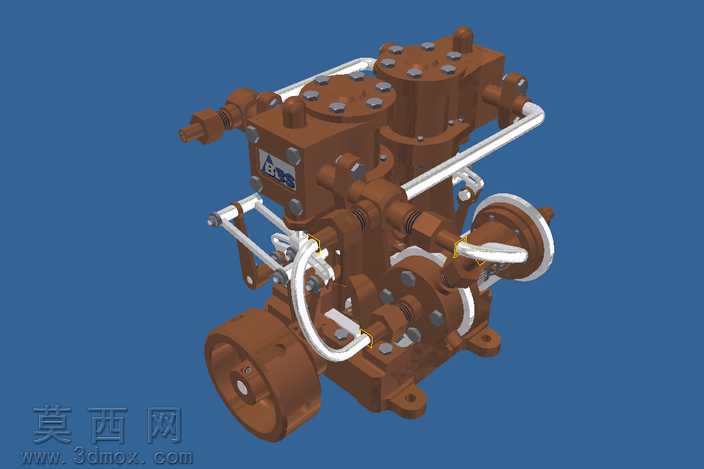

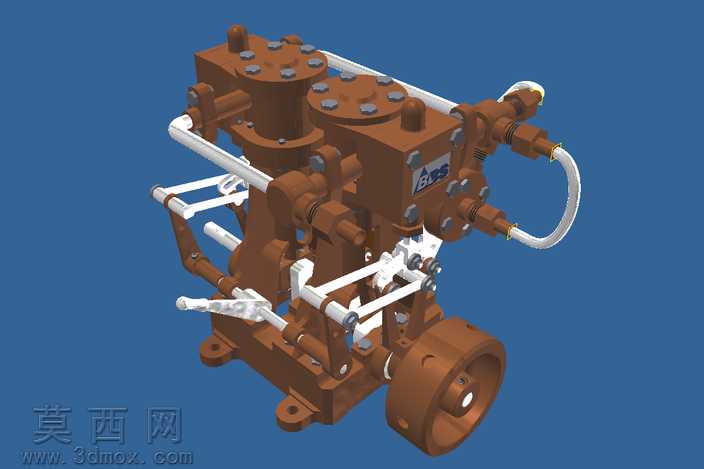

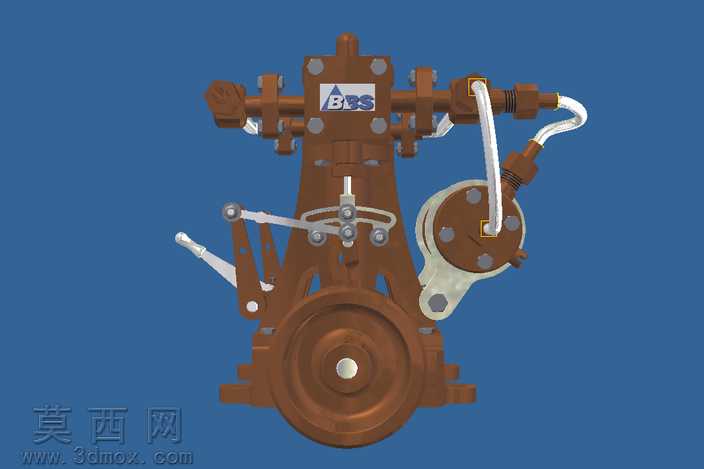

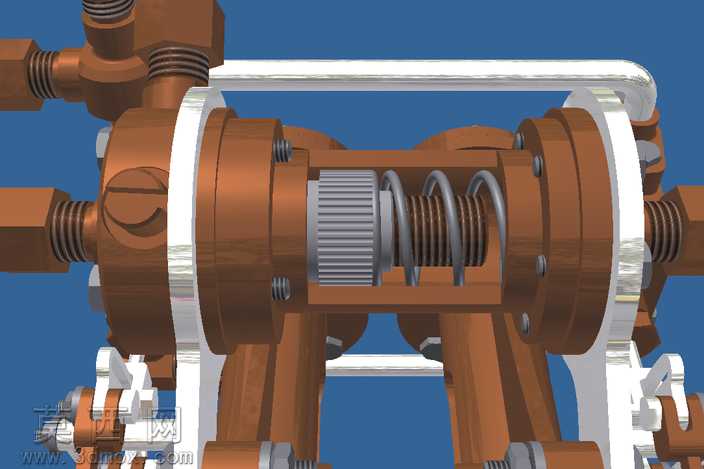

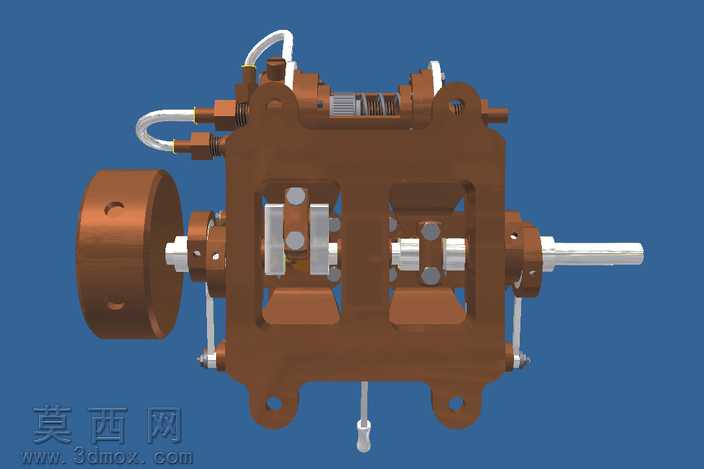

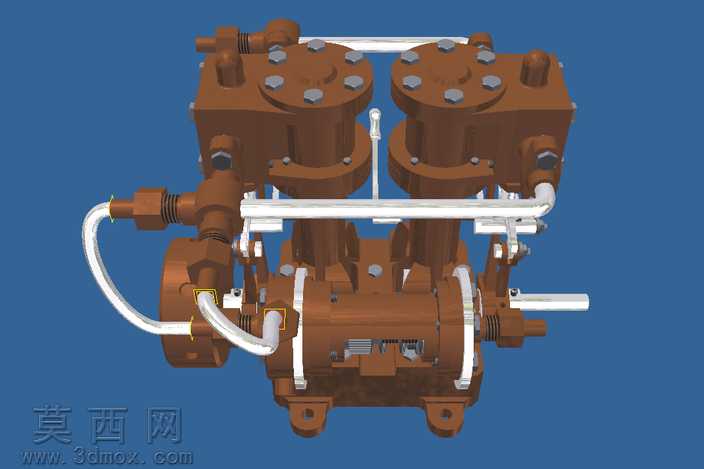

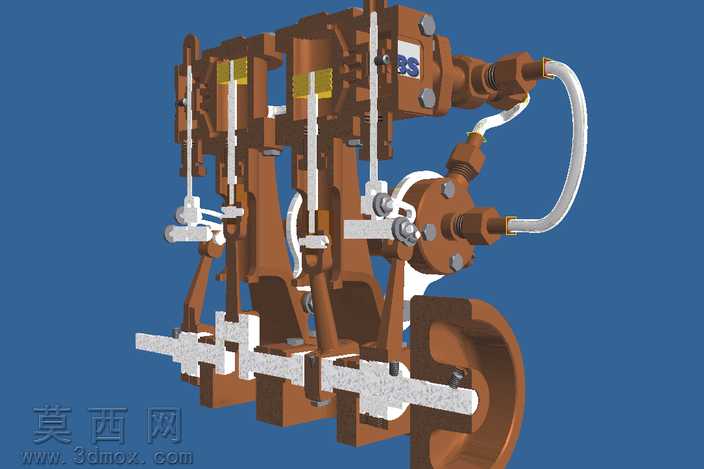

本作品为微型电机配套双油缸液压执行结构的三维建模成果，建模阶段严格遵循机械设计规范完成尺寸匹配，整体外轮廓尺寸控制在72×95mm区间，活塞行程设定为15mm，活塞直径为13mm，额定最高工作压力为3psi，所有配合尺寸均预留合理公差区间，满足实际装配与运动仿真的精度要求。建模过程中采用参数化设计逻辑，将缸体、活塞、曲柄调节机构、连接管路、安装基座等部件分别建立独立特征树，对缸体的油道开孔、活塞的密封槽位、连接法兰的螺栓孔位等关键结构做了细节还原，未对细小功能结构做过度简化，保证模型结构完整性。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：主体缸体与金属结构件采用棕褐色铸钢材质，调整表面粗糙度参数还原铸件的哑光金属质感，表面添加轻微的使用痕迹纹理提升真实感；连接管路采用亮白色金属材质，模拟高压油管的金属包覆层外观；运动副配合面做了抛光金属质感处理，区分加工面与非加工面的视觉差异；密封件位置采用深色橡胶材质，还原密封元件的视觉特征。结构设计上，双油缸采用对称布局搭配微型电机的动力输出端，通过曲柄调节机构实现行程可调功能，可适配不同工况下的行程需求，外部连接管路清晰展示油液走向，安装基座预留标准安装孔位，可直接集成到小型液压动力系统中。设计思路围绕小型化液压动力单元的集成需求展开，在极小的体积内整合动力输入、液压执行、行程调节、油路连接等全部功能模块，兼顾结构紧凑性与功能完整性，可用于小型液压设备的原理演示、装配仿真、方案验证等场景，模型可直接导入对应三维软件完成运动仿真、干涉检查等后续设计工作，所有结构均符合液压元件的设计规范，无原理性结构错误。
