100毫米规格铁路短手柄操作件设计

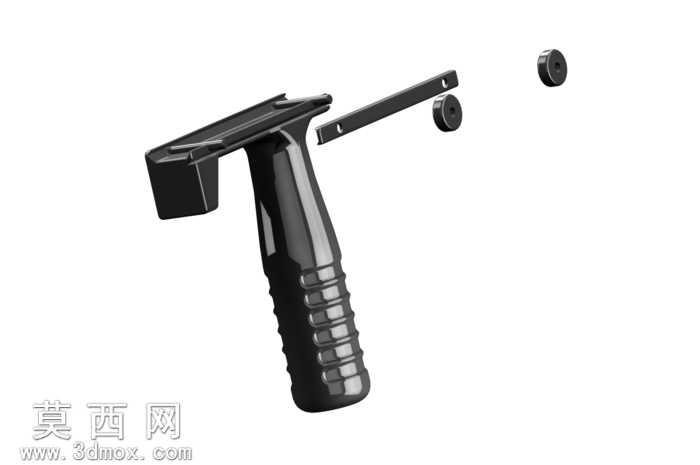

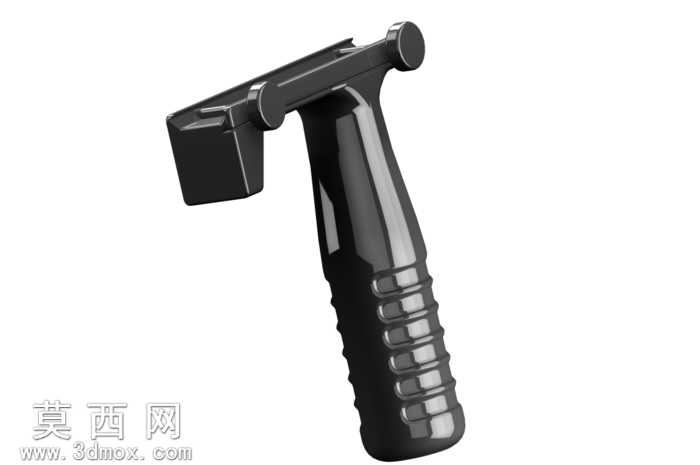

本作品为适配铁路场景操作需求的100毫米短手柄三维建模作品，建模阶段采用Pro/Engineer Wildfire平台完成全参数化结构搭建，从手柄的握持基底到端部连接结构均采用关联参数驱动，可根据实际装配需求快速调整各段尺寸公差，适配不同规格的基座安装接口。模型渲染阶段针对工程塑料材质的表面特性做了精细化材质调校，手柄主体采用玻纤增强尼龙材质预设，表面做了哑光磨砂质感处理，握持区域的环形防滑槽做了微纹理凹凸映射，还原真实注塑件的表面肌理，端部金属销轴部分采用镀锌钢材质参数，调整了金属反射粗糙度与环境光遮蔽参数，让金属件与塑料主体的质感区分清晰，整体渲染效果贴近实物装配后的视觉状态。结构设计上，手柄整体采用符合人体工学的弧形握柄轮廓，从连接端到握持末端做了渐进式收腰处理，握持区的六道环形防滑槽深度控制在1.2毫米，既保证握持时的摩擦力，又避免槽深过大积存污渍，端部的T型敲击端做了圆角过渡处理，可承受应急敲击时的冲击力不会出现应力崩裂，前端连接卡口采用标准卡槽结构，可直接适配对应规格的铁路操作基座，同时预留了皮卡汀尼导轨适配的安装位，可拓展附加功能模块。设计思路围绕铁路场景的高频操作需求展开，整体长度控制在100毫米，兼顾操作时的力矩传递效率与狭小空间内的操作灵活性，握柄的轮廓曲线经过多轮调整，适配不同手型的握持姿态，长时间操作不易产生手部疲劳，所有连接部位均做了壁厚均匀性校验，避免注塑生产时出现缩痕、翘曲等工艺缺陷，模型同时导出STEP、IGES等通用格式，可兼容主流三维工程软件直接调用，用于装配验证、工程出图或3D打印样件制作，满足从设计验证到生产落地的全流程使用需求。
