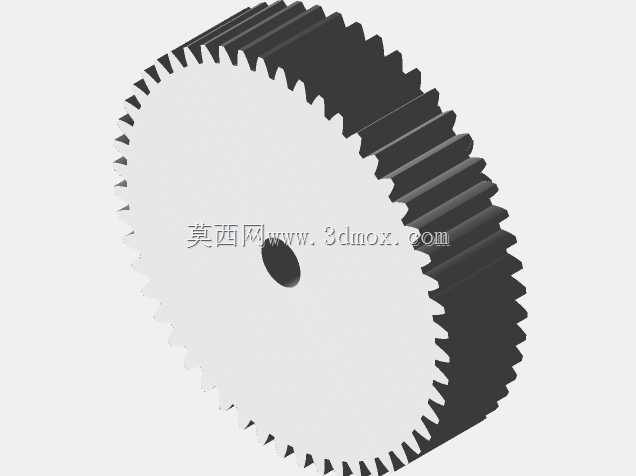

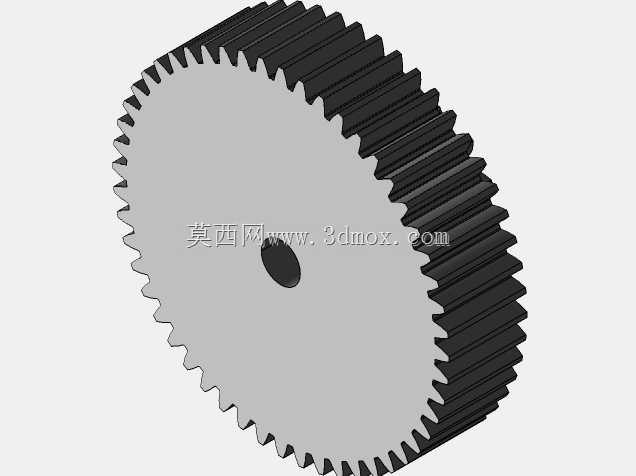

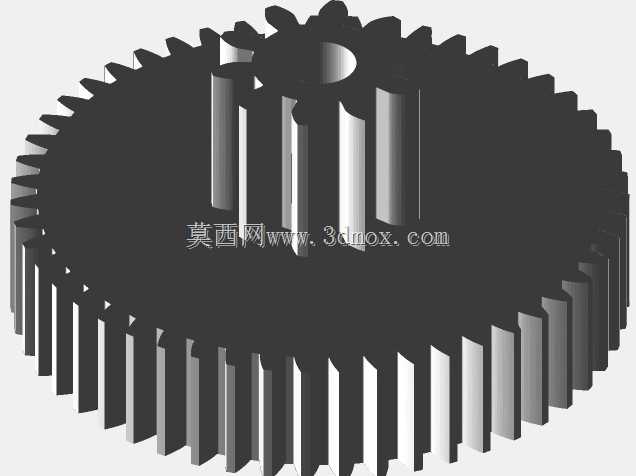

BIEMME齿轮箱配套红色双齿传动齿轮

这类双齿结构齿轮主要适配小众型号BIEMME齿轮箱，常见于小型动力传动场景，比如低压供电的小型代步设备、便携传动装置的动力传递环节，承担两级不同模数的扭矩转换作用，匹配不同转速的动力输入输出需求。从实际使用场景来看，这类齿轮往往处于传动链的中间衔接位置，一端对接电机输出轴，另一端衔接终端执行结构，需要同时兼顾小模数高速级的传动平稳性，和大模数低速级的扭矩承载能力，避免动力传递过程中出现断齿、跳齿问题。设计这类齿轮时，首先要匹配原齿轮箱的内腔安装边界，齿顶圆、齿根圆的尺寸必须严格适配箱体内腔的避让空间，否则装配时会出现齿圈蹭碰箱壁的问题，同时齿轮中心的安装轴孔要和原电机输出轴的公差带匹配，过松会出现传动旷量，过紧则会导致装配困难甚至运行时轴孔抱死。双齿结构的设计核心是两个齿圈的同轴度控制，两个不同参数的齿圈如果同轴度偏差超过0.02mm，运行时就会出现周期性的传动异响，长期运行还会加剧齿面磨损，缩短齿轮使用寿命。针对实际使用中出现的扭矩过载问题，调整齿数时需要同步核算齿根弯曲强度，当供电电压提升导致电机输出扭矩增大时，单纯增加齿数会改变传动比，同时要调整齿厚参数，保证每个轮齿的抗弯曲能力匹配提升后的扭矩输出，避免轮齿在峰值扭矩下发生断裂。选材方面如果采用3D打印制作，ABS材质适合低负载、常温的使用场景，若要适配更高扭矩的工况，还需要调整填充密度或者更换强度更高的工程材料，同时要注意齿面的粗糙度控制，粗糙度过高会增大传动摩擦阻力，降低传动效率。安装时还要保证齿轮和相邻传动件的侧隙在合理范围，侧隙过小会导致运行卡滞、温升过高，侧隙过大则会出现传动回程差，影响传动精度。这类小众型号的齿轮因为原厂配件获取难度大，逆向建模复刻时需要反复核对每个齿的参数，包括模数、压力角、变位系数，避免因为参数偏差导致和配对齿轮啮合不良，复刻完成后还要进行空载试运转，检查是否存在异响、卡滞问题，确认啮合平稳后再投入实际使用。
