巴哈赛车底盘侧护底板结构设计

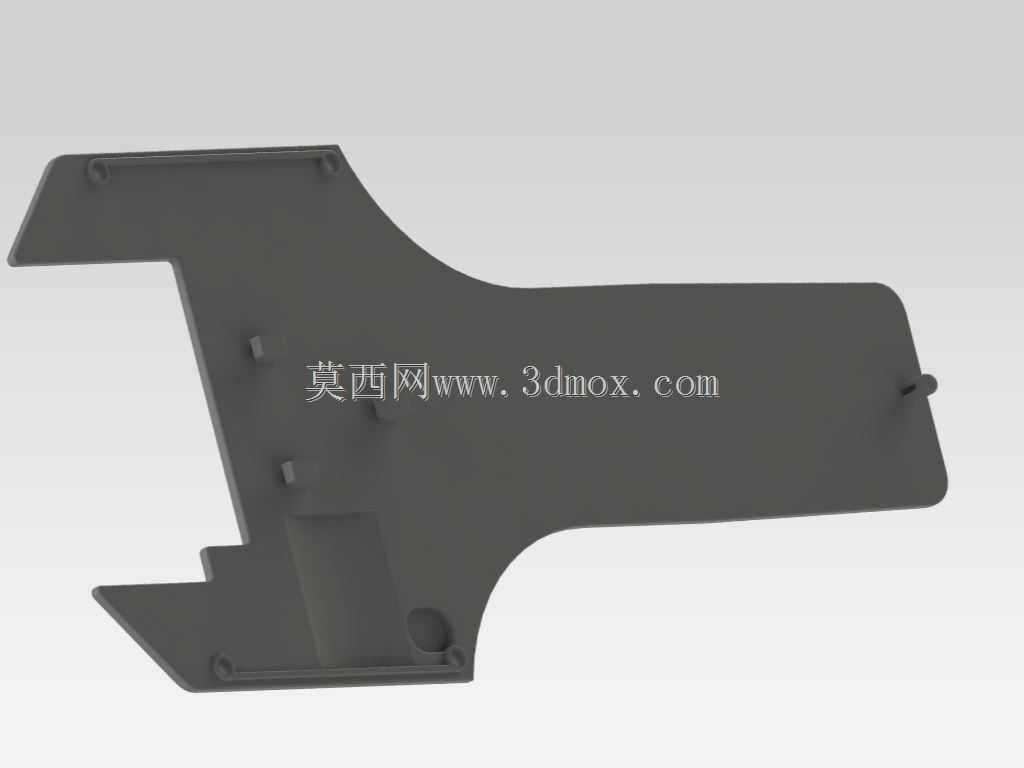

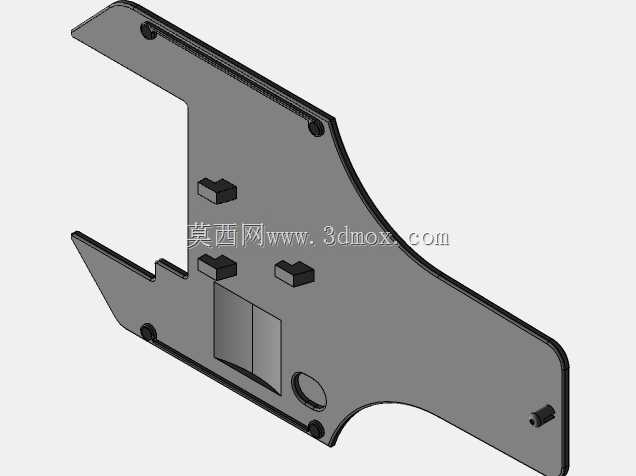

这款巴哈赛车侧部底板构件，主要适配小型越野巴哈赛车的底盘侧边防护场景，在非铺装路面竞速、越野穿越的工况下，承担阻挡车轮卷起的碎石、泥块撞击车架内部管线与结构件的作用，同时兼顾车身侧面气流梳理的辅助功能，避免高速行驶时乱流卷入底盘下方影响行驶稳定性。从结构设计来看，构件整体采用不规则异形曲面造型，完全贴合巴哈赛车车架侧部的安装轮廓，边缘做了多段折边处理，既提升了板材自身的结构刚度，减少行驶过程中的共振异响，也能避免尖锐边缘划伤装配人员或者剐蹭外部障碍物。板体上预留的多个凸台定位柱，是对应车架上预设的安装孔位设计的，装配时可以直接卡入定位，不需要额外做对位调整，能大幅缩短整车装配的工时，定位柱的高度经过匹配计算，刚好能让底板与车架预留出3mm的间隙，避免车辆行驶振动时板体与车架硬接触产生摩擦噪音。板体上的几处下沉式凹槽结构，是为了避让车架上突出的焊接螺母、线束固定座等部件，保证安装后板体完全贴合，不会出现局部顶起导致的装配间隙不均问题。构件前端做了上翘的导角设计，在车辆通过起伏路面、浅沟障碍时，能顺着障碍物表面滑过，避免底板边缘直接撞击障碍物导致板体变形甚至撕裂；后端延伸至车尾侧下方，覆盖住后轮前部的裸露区域，防止车轮带起的硬物直接甩向车架后部的传动部件。从安装边界来看，构件整体轮廓完全处于赛车侧部防撞梁的内侧范围，不会超出车身最大宽度尺寸，不会影响车辆的通过性参数，所有安装点位都对应车架上的现成安装位，不需要对原有车架做额外打孔或者焊接修改，可直接适配对应型号巴哈赛车的改装与装配需求。板体的厚度经过受力校核，在满足碎石冲击防护要求的前提下尽可能做了轻量化处理，不会给整车增加过多的簧下质量负担，曲面的弧度设计也兼顾了车身侧面的视觉整体性，装配后与相邻的车身覆盖件缝隙均匀，不会出现突兀的凸起或者凹陷。
