燃烧式发动机弧形支撑安装构件

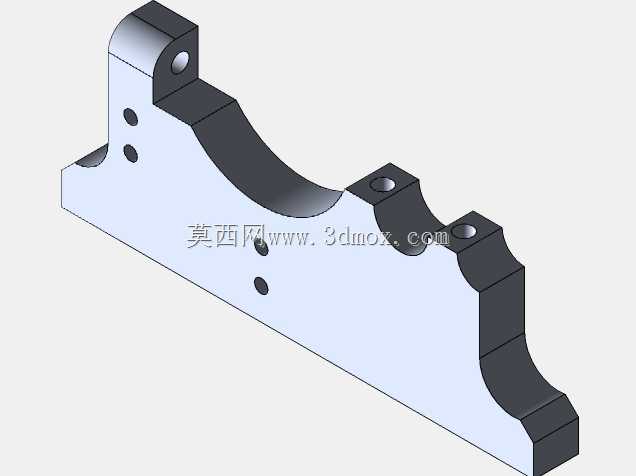

该构件属于燃烧式发动机的核心支撑类安装部件，主要应用于中小排量往复式燃烧发动机的缸体侧部支撑场景，承担发动机运行过程中缸盖与曲轴箱衔接部位的载荷分散、振动缓冲以及附属管路的定位依托功能，在通用小型汽油机、单缸柴油机以及部分特种动力装备的动力单元中都能见到同类结构的应用。从实际使用场景来看，这类构件安装在发动机缸体的侧下方，弧形内凹面完全贴合发动机曲轴箱外侧的弧形轮廓，安装后能够将缸盖传递来的侧向冲击力均匀分散到曲轴箱的连接面上，避免局部应力集中导致的缸体开裂问题，同时构件上预留的多个通孔分别用于紧固螺栓穿装、润滑油路固定卡扣安装以及传感器线束的走线定位，在发动机整机装配环节属于基础定位类零件，其安装精度直接影响后续外围部件的装配公差。从设计思路层面，该构件采用一体化铣削成型的结构方案，整体轮廓顺着发动机缸体的外侧曲面走势设计，上部的带孔凸台用于对接缸盖侧的安装支脚，下部的阶梯状弧形边缘完全匹配曲轴箱的铸造曲面，构件上分布的多个沉孔在安装后螺栓头完全沉入孔内，不会突出构件表面干涉外围的管路、线束布置，同时不同位置的孔径经过差异化设计，对应不同规格的紧固螺栓，避免装配过程中出现错装问题。在安装边界方面，该构件的整体长度适配单缸至双缸发动机的侧部安装空间，弧形内凹面的曲率半径与对应型号发动机曲轴箱的外圆弧度完全匹配，安装时构件背面与缸体接触面的平面度公差控制在0.02mm以内，保证贴合紧密无间隙，上部凸台的安装孔中心距与缸盖支脚的孔位公差保持在±0.015mm，确保安装后无强制装配应力，构件最外侧的突出高度不超过缸体侧面的最大外轮廓，避免在发动机装入整机舱时出现干涉问题。构件上分布的两个小圆孔为润滑油管的固定孔，安装后油管卡扣直接卡入孔位，无需额外焊接支架，减少了整机的零件数量，侧面的两个通孔为工艺定位孔，在机加工过程中用于工件的装夹定位，保证各安装面的加工位置精度。这类支撑构件在发动机运行过程中还要承受持续的振动载荷，因此结构上在转角位置都设计了圆角过渡，避免应力集中导致的疲劳断裂，弧形边缘的加厚设计也提升了构件整体的抗扭刚度，即使在发动机高转速运行的工况下，也不会出现共振变形问题，有效保障发动机各连接部位的稳定性。
