创意轮毂造型笔座摆件结构设计

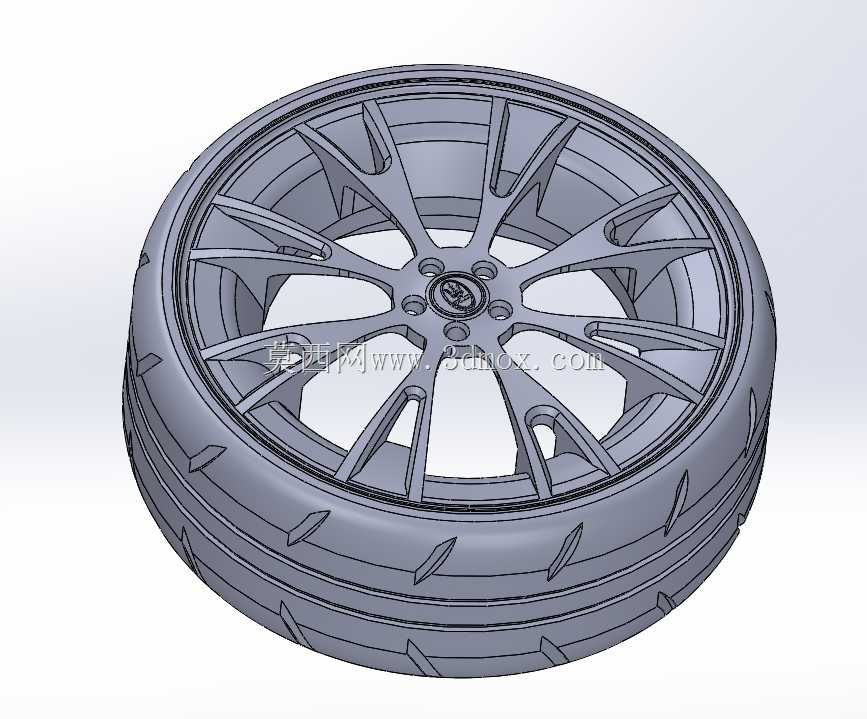

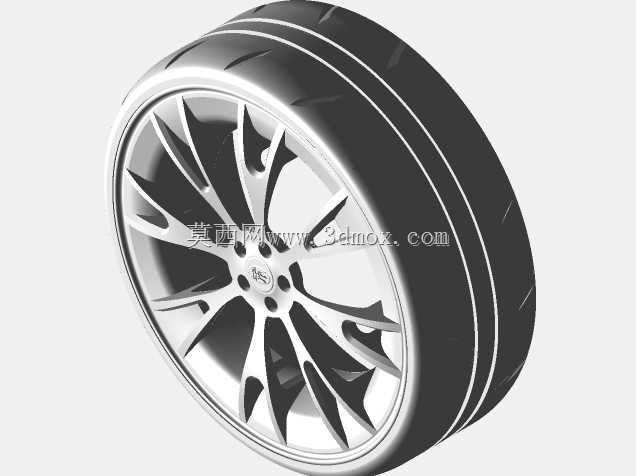

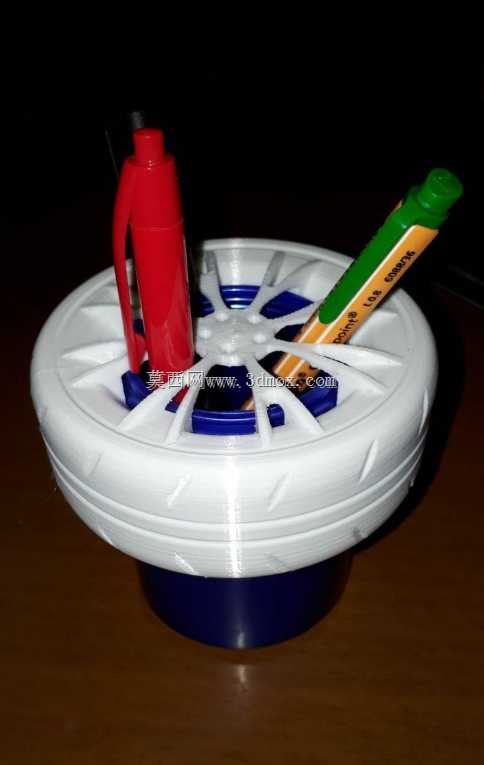

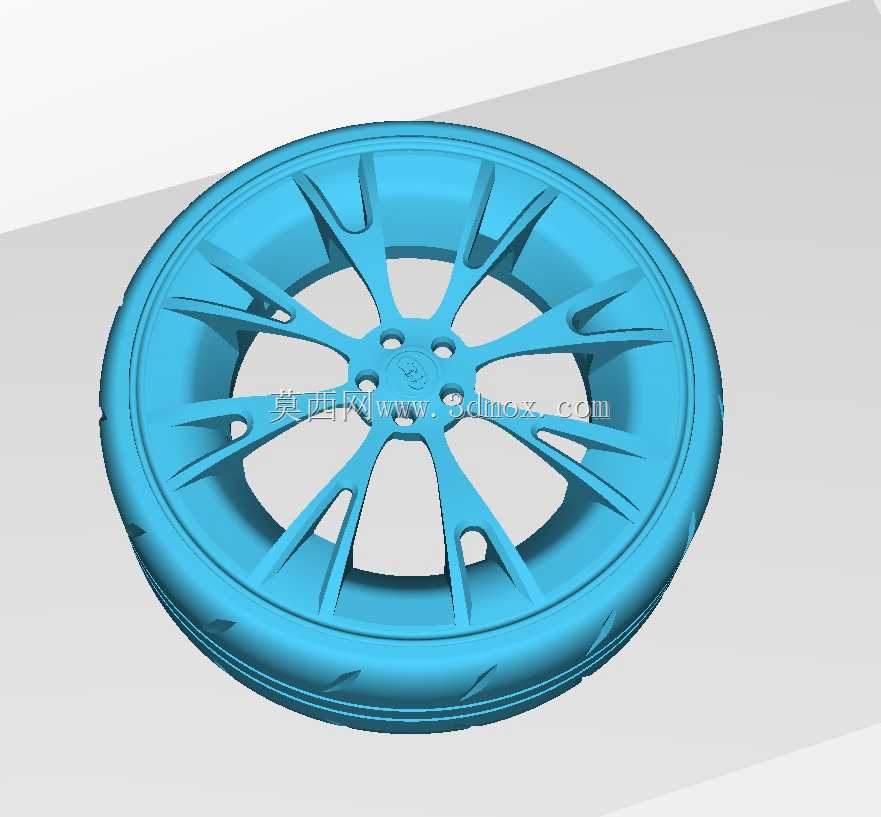

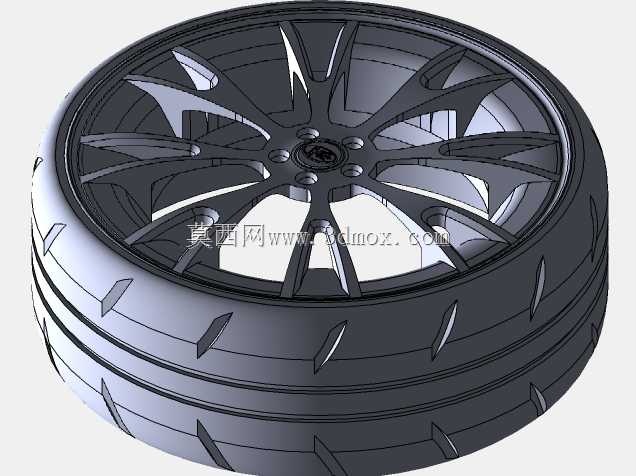

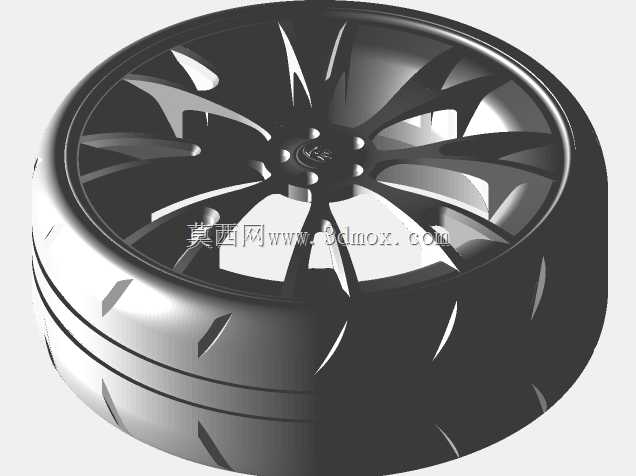

这款创意结构件以乘用车运动款轮毂为原型做等比例缩放设计，核心应用场景覆盖桌面文具收纳、汽车主题文创摆件、3D打印创客教学实操案例多个方向，并非面向实车装配的行走部件，设计之初就明确了轻量化、易打印、适配常规收纳需求的核心目标。从功能特性来看，结构中心预留的空腔可直接适配标准直径的圆柱形笔杆，底部依托常规罐装口香糖的外径尺寸做匹配设计，使用者无需额外制作底座，直接将打印完成的轮毂结构嵌套在罐体上即可获得稳定的放置支撑，避免了单独打印底座带来的材料浪费与打印时长增加。设计思路上完全遵循FDM3D打印的工艺约束，轮辐采用多组分叉式流线造型，既还原了改装轮毂的运动视觉效果，又通过合理的壁厚控制将单轮辐厚度设置在2mm以上，避免打印过程中出现翘曲、断丝问题；轮胎表面的防滑沟槽做了0.4mm的圆角处理，匹配常规0.4mm口径3D打印喷嘴的成型精度，无需额外打磨即可获得清晰的表面纹理，所有悬空结构的倾斜角度均大于45度，仅在轮辐与轮辋衔接的极小位置需要添加少量支撑，打印完成后支撑去除难度极低，不会在零件表面留下明显的支撑痕迹。安装边界方面，整体结构的最大外径控制在100mm以内，总高度不超过40mm，放置在桌面不会占用过多办公空间，中心笔杆插孔的直径设置为8.5mm，可兼容市面上绝大多数常规书写笔的笔杆直径，底部嵌套位的内径与常见圆罐口香糖的外径做0.2mm的间隙配合，嵌套后不会出现松脱晃动的问题，同时也方便拆卸更换罐体。轮辋中心的标识位做了下沉0.3mm的凹槽设计，使用者可根据自身需求更换不同的标识图案，无需改动整体结构即可实现个性化定制；轮胎与轮辋的衔接位置做了错位卡合结构，若采用多色打印可分别输出轮胎与轮辋部分后直接卡接装配，不需要额外使用胶水粘接，进一步降低了后期组装的难度。
