迷你活塞造型钥匙挂饰结构设计

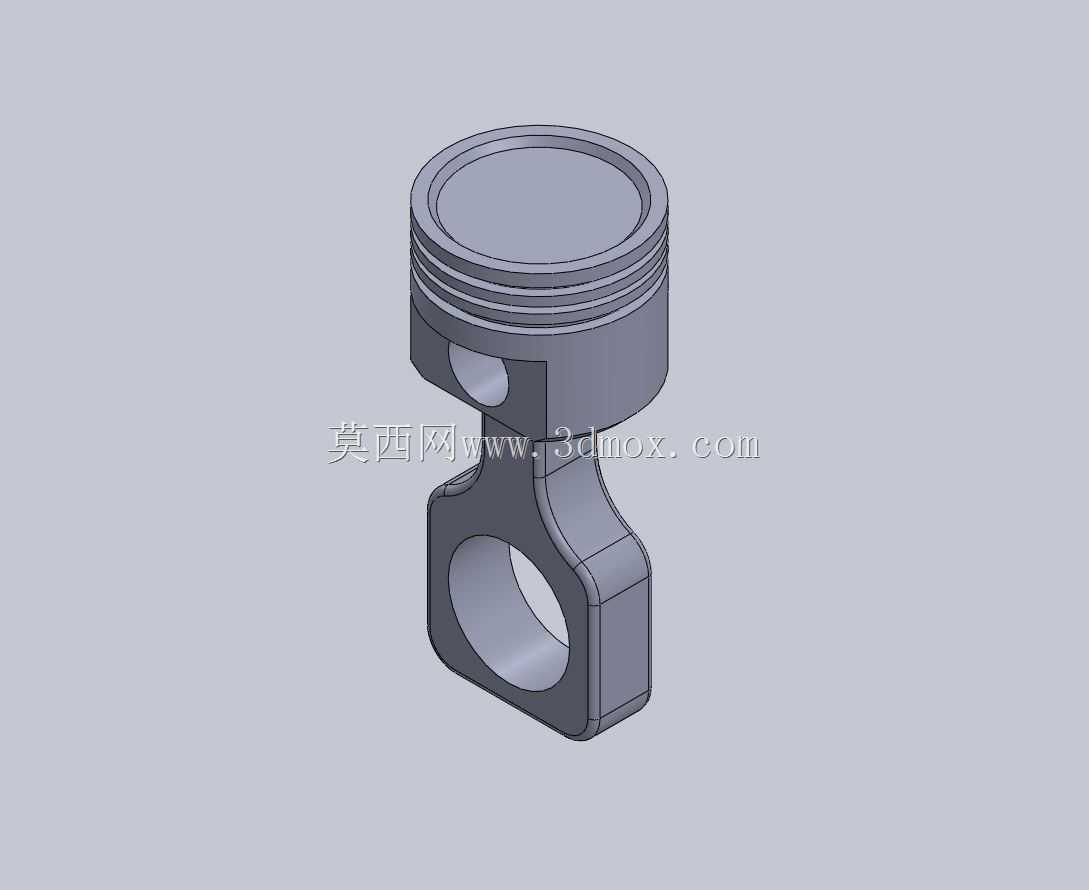

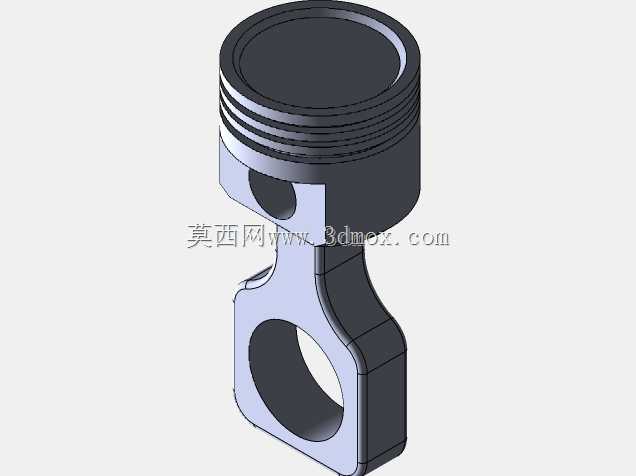

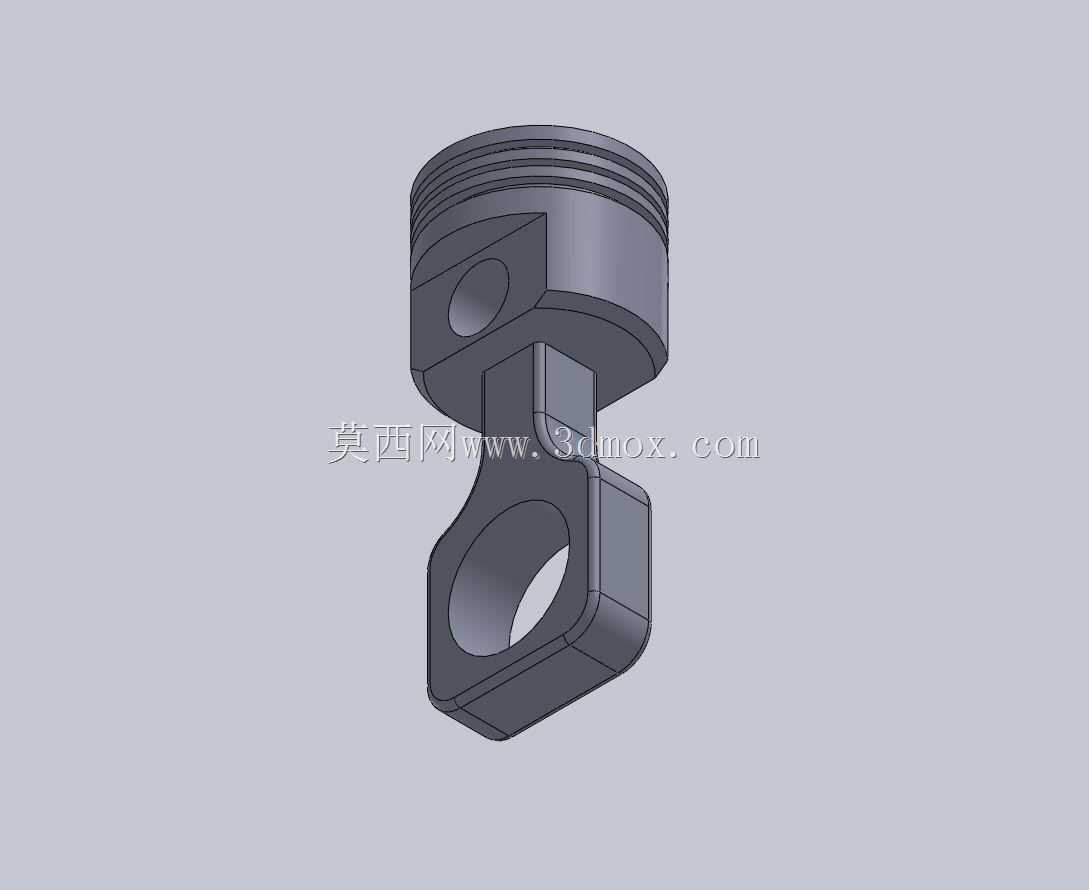

这款迷你活塞造型的挂饰，核心应用场景覆盖日常随身配饰、文创周边、机械主题装饰多个领域，既可以作为钥匙链挂载日常钥匙，也能作为背包挂饰、桌面小摆件满足机械爱好者的装饰需求，区别于工业级活塞的严苛工况要求，它不需要承受高温高压的燃烧冲击，也不用完成往复运动的动力传递，核心功能是通过高度还原活塞的结构特征，传递机械美学的质感。从设计思路来看，整体结构完全复刻了内燃机活塞的核心特征，上部保留了三道活塞环槽的细节，还原真实活塞的环带结构，活塞销孔位置做了贯通设计，既还原了真实活塞安装活塞销的结构特征，也刚好作为挂绳穿接的挂载点位，下部的连杆部分做了一体化衔接设计，没有采用真实活塞与连杆分体铰接的结构，避免小尺寸零件出现松脱断裂的问题，同时连杆大头的开孔也做了圆滑过渡，既可以作为辅助挂点，也能强化整体结构的抗弯折性能。外形尺寸控制在适合随身挂载的范围，整体长度不超过普通钥匙的长度，最大外径控制在20毫米以内，不会因为尺寸过大造成携带剐蹭，所有外棱边都做了R0.5以上的圆角处理，没有尖锐边角，避免日常携带时划伤衣物或者皮肤。安装边界上，上部活塞销孔的内径设计为4毫米，适配市面上绝大多数钥匙圈、编织挂绳的穿接尺寸，不需要额外搭配转接配件就能直接使用，整体壁厚控制在2毫米以上，采用金属材质加工时能保证足够的抗摔抗变形能力，即使从日常桌面高度跌落也不会出现断裂变形的问题。结构设计上特意规避了小尺寸的深槽、尖角结构，不管是采用金属压铸、3D打印还是注塑加工，都能顺利完成脱模成型，不需要额外设计复杂的抽芯结构，量产加工的良率能得到有效保障。细节处理上，活塞顶面的凹坑、连杆部分的减重槽都做了等比例缩小还原，没有因为尺寸迷你就省略核心结构特征，拿在手中能清晰辨识出活塞的典型结构，对于机械从业者、内燃机爱好者来说，具备足够的辨识度，同时整体重量控制在15克以内，挂载在钥匙上不会增加过多的携带负担，长期使用也不会因为自重过大拉扯钥匙圈造成脱落。
