WEG W22系列KTR品牌电机配套法兰结构

　　在工业电机配套的传动连接场景中，法兰作为电机本体与外接负载、传动部件之间的核心衔接构件，其结构精度、安装适配性直接决定了整套传动链路的运行稳定性，这款适配WEG W22系列电机的KTR品牌法兰，就是针对该系列电机的安装接口特性开发的专用衔接零件。从实际应用场景来看，这类法兰主要用在电机输出端与联轴器、泵体、减速机等外接设备的对接工位，在风机、水泵、输送设备、工业自动化生产线等大量采用WEG W22系列电机的工况中都能见到这类零件的身影，它的核心作用是保证电机轴与外接设备输入轴的同轴度，抵消传动过程中产生的径向、轴向小幅窜动，同时为衔接部位提供足够的结构支撑，避免连接螺栓受额外剪切力影响。

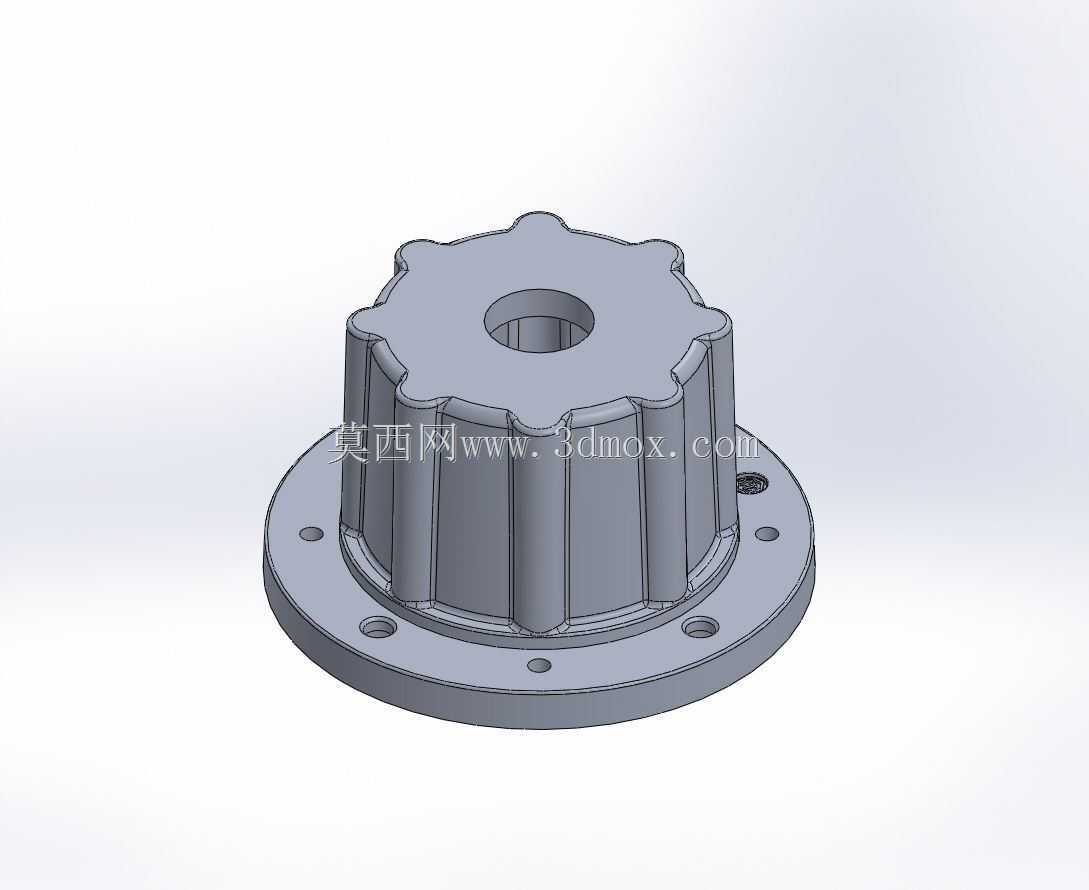

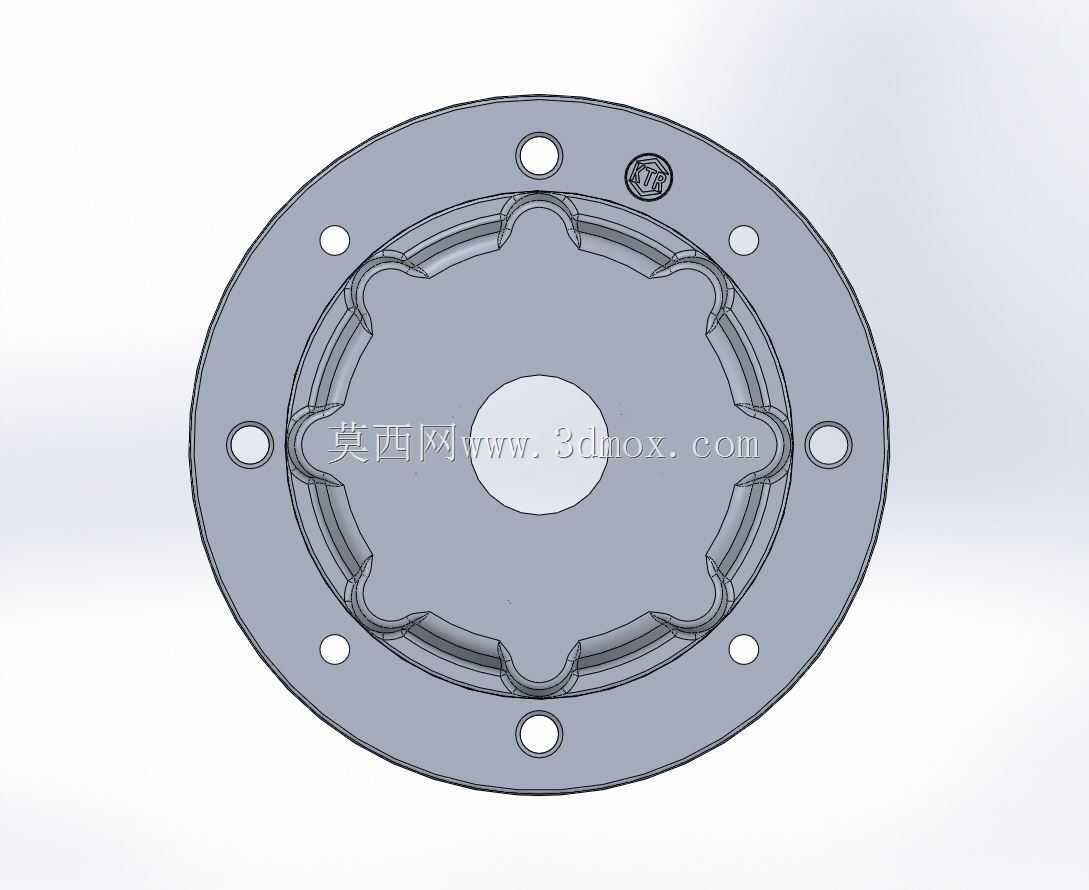

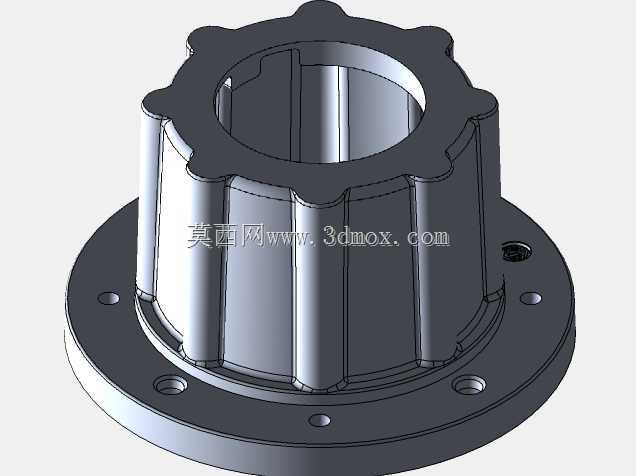

　　从产品功能特性来看，这款法兰采用盘式环形结构设计，中心预留的通孔用于避让电机输出轴，保证轴系转动过程中不会与法兰本体产生刮擦；法兰盘面上均匀分布的8个光孔是安装固定位，其中4个大直径光孔对应电机端盖的安装螺柱，用于将法兰整体锁紧在电机端面上，另外4个小直径光孔对应外接传动部件的安装孔位，实现外接部件与法兰的刚性连接。法兰内侧的花键式限位凸台是核心定位结构，这个结构与电机端盖的对应凹槽完全契合，安装时可以直接完成径向定位，不需要反复调整同轴度，能大幅降低现场安装的调试难度，同时这个凸台结构在传动过程中可以承担部分径向载荷，减少连接螺栓的受力负荷，提升整套连接结构的抗疲劳性能。法兰盘面边缘的小型标识刻印位，是品牌与规格标注区域，方便现场运维人员快速识别零件适配型号，避免错装。

　　从设计思路层面来说，这款法兰的开发完全贴合WEG W22系列电机的端盖接口尺寸做匹配设计，没有采用通用法兰的冗余结构，整体壁厚根据该系列电机的额定输出扭矩做了针对性优化，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能压缩了法兰的整体厚度与重量，既减少了材料消耗，也降低了电机轴端的额外悬伸负载，避免轴系因悬伸过长产生挠度变形。安装孔的位置度公差控制在0.02mm以内，保证安装后电机轴与外接设备轴的同轴度误差在允许范围内，减少轴系转动过程中的偏摆振动，延长轴承与密封件的使用寿命。法兰的所有棱边都做了倒角处理，避免安装过程中划伤操作人员，也去除了机加工产生的毛刺，防止金属碎屑掉入电机内部造成绕组损伤。

　　从外形尺寸与安装边界来看，这款法兰的外径与WEG W22系列对应机座号的电机端盖外径完全匹配，安装后不会超出电机端盖的外轮廓，不会和电机周边的布线、护罩等部件产生干涉；法兰的轴向厚度经过精准核算，安装后外接部件的端面与电机轴伸端面的距离符合KTR标准联轴器的安装尺寸要求，不需要额外加装调整垫片就能满足联轴器的轴向间距要求。安装孔的孔径比对应螺栓的公称直径大0.2mm，预留了微小的调整余量，抵消零件加工与电机端盖安装孔的微小位置误差，保证螺栓能顺利穿入，同时这个间隙量控制在不会影响定位精度的范围内，不会出现安装后同轴度超标的问题。法兰内侧的避让槽深度经过精确计算，刚好可以容纳电机端盖的凸台结构，安装后法兰端面与电机端盖端面可以完全贴合，没有间隙，避免传动过程中法兰产生轴向窜动。在实际选型使用过程中，只需要确认电机的机座号与轴伸尺寸，就能直接匹配这款法兰，不需要额外做二次加工，大幅缩短设备组装与运维的配件准备周期。
