三丰150mm游标卡尺专用收纳表壳结构

　　在机加工车间的日常量具管理场景里，游标卡尺作为一线测量频次最高的通用量具，其存放防护直接影响测量精度保持性与使用寿命，这款适配三丰150mm量程游标卡尺的专用表壳，正是针对车间量具收纳的实际痛点完成的结构设计。从实际使用场景来看，一线操作员工完成工件尺寸测量后，若随意将卡尺放置在工位工作台面，很容易被加工切屑刮伤尺身刻度面，或是被堆叠的工装、工件磕碰变形量爪，甚至出现尺身滑落导致测量面损伤的问题，而这款专用表壳通过完全贴合卡尺外形的型腔设计，能够将卡尺整体嵌装在壳体内，避免尺身与外部硬物直接接触。

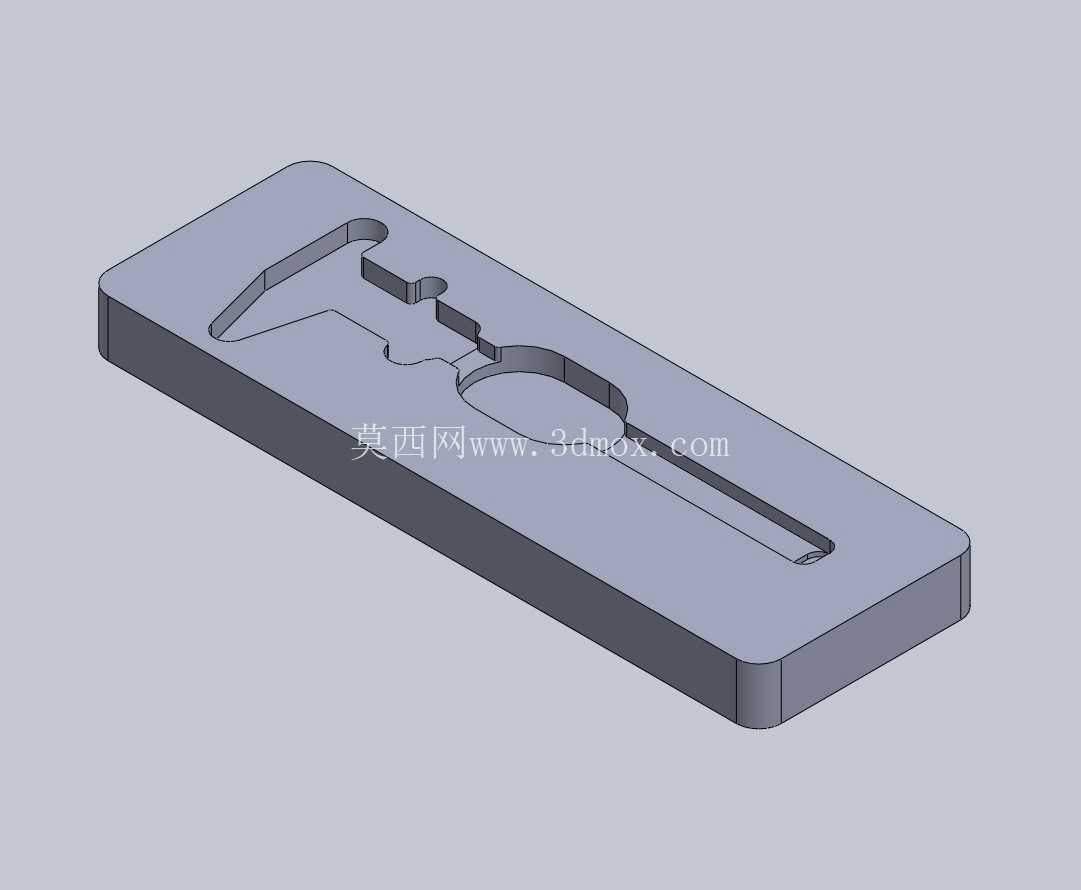

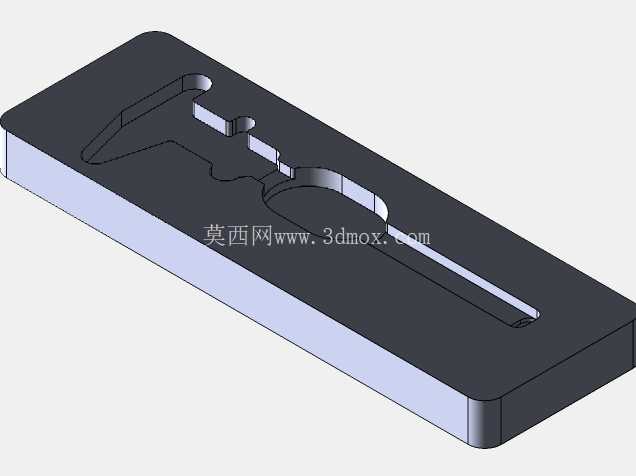

　　从功能特性上看，壳体采用一体化铣削成型的结构，型腔轮廓完全匹配150mm量程三丰游标卡尺的外轮廓，包括尺身主尺、滑动游标、深度测量杆、内外量爪的对应位置都做了精准的避让凹槽，卡尺放入后不会出现晃动移位，哪怕表壳受到外力挤压，受力也会先作用在壳体实体部分，不会传递到卡尺的精密测量部位。设计思路上没有采用通用量具盒的海绵衬垫方案，而是直接在硬质基材上加工出匹配的成型型腔，相比海绵衬垫的方案，这种结构不会因为长期使用出现海绵塌陷、掉屑的问题，也不会因为车间内的切削液、润滑油沾染导致衬垫老化失效，更适合机加工车间多油污、多切屑的使用环境。

　　从外形尺寸与安装边界来看，壳体整体为长方体结构，长度方向刚好覆盖150mm卡尺闭合状态的总长度，宽度方向预留了足够的壁厚保证结构强度，厚度方向刚好容纳卡尺闭合后的最大厚度，不会出现过多冗余尺寸，既可以单独放置在工位工具柜的抽屉格内，也可以配合工位器具架的量具存放区做定点摆放，型腔的边缘做了小尺寸的倒角处理，取放卡尺时不会刮伤操作人员的手部，也不会磕碰卡尺的棱边。在实际车间应用中，这类专用表壳除了日常工位存放，也适用于量具周期送检过程中的转运防护，避免送检途中不同量具之间互相磕碰，保证检定前卡尺的精度状态不受运输影响。

　　型腔的深度设计刚好让卡尺放入后上表面与壳体上表面齐平，既可以单独加盖防尘盖板，也可以多个表壳堆叠存放，不会挤压到内部的卡尺。针对卡尺的锁紧螺钉位置，型腔对应位置做了微小的沉台避让，避免卡尺放入时锁紧螺钉与型腔底部硬接触，长期使用不会导致锁紧螺钉变形松动。壳体的外轮廓边角都做了圆角处理，日常拿取时不会划伤手，也不会刮坏工具柜的内衬垫。相比通用的量具收纳方案，这种完全匹配特定型号卡尺的成型表壳，在量具定置管理、精度防护上的表现更贴合生产现场的实际需求，不需要额外调整衬垫形状，拿到就可以直接适配对应型号的卡尺，减少了车间量具管理的额外工作量。
