Robodrill设备配套T形锁紧螺母M10

　　在立式加工中心尤其是发那科Robodrill系列钻攻中心的工装装夹场景里，T形螺母是连接工作台T型槽与夹具压板的核心受力连接件，这款M10规格的T形螺母，正是针对该系列设备工作台T型槽的截面尺寸做的适配设计，日常加工中不管是装夹小型铝合金通讯腔体、钢件治具底座，还是多工位排列的批量零件，都需要这类螺母配合螺栓、压板完成工件的刚性锁紧，避免切削过程中工件移位导致的加工超差甚至刀具崩损。

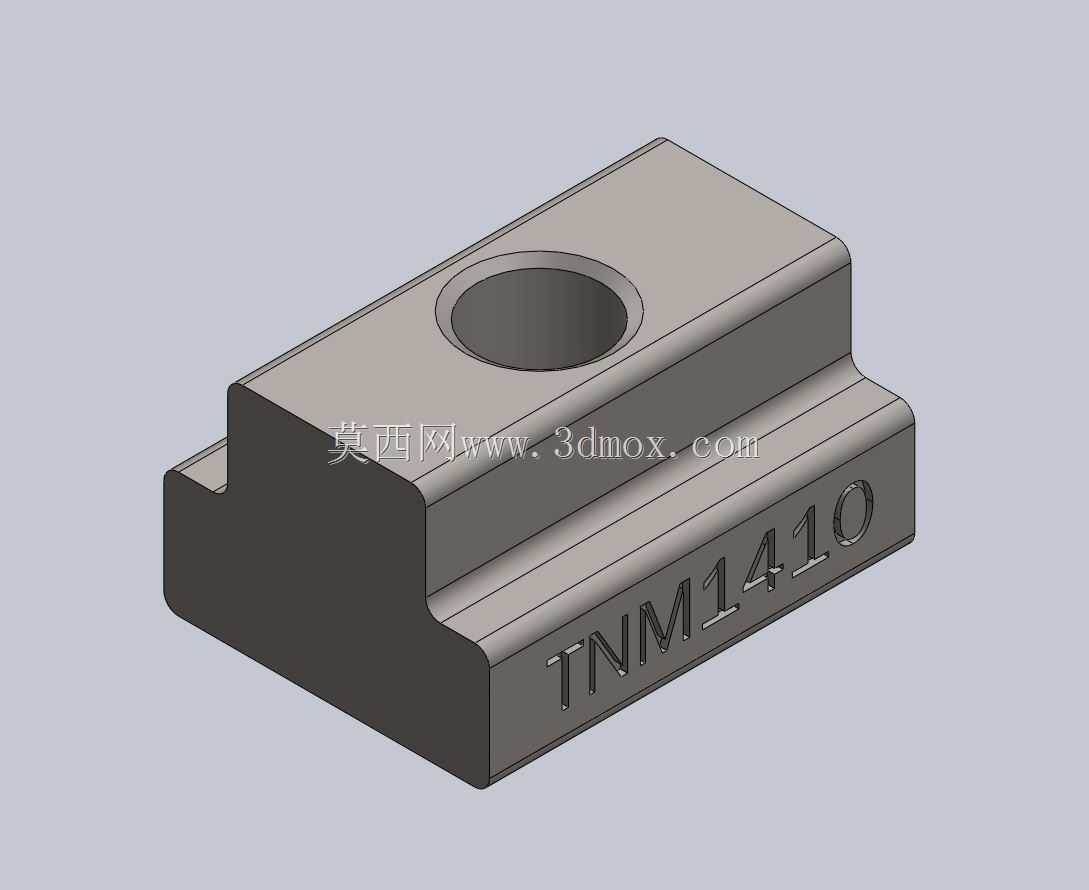

　　从实际使用的受力逻辑出发，这款螺母的外形做了阶梯式的结构设计，下部的凸台尺寸完全匹配Robodrill工作台T型槽的窄槽宽度，装入槽内后可以沿槽长方向自由滑动调整位置，同时不会从槽口向上脱出，上部的加宽台肩在锁紧时可以贴合T型槽的上沿台阶面，增大受力接触面积，避免锁紧力过大时压溃槽口的铸铁表面，中间的M10螺纹孔为标准粗牙螺纹，适配常用的M10内六角压紧螺栓，螺纹深度经过核算，足够承受常规钢件铣削、钻削工况下的锁紧拉力，不会出现螺纹滑牙的失效问题。

　　设计过程中首先要匹配的是安装边界尺寸，下部凸台的宽度、高度必须严格对应T型槽的内部截面尺寸，间隙控制在0.1-0.2mm之间，间隙过小会导致螺母在槽内滑动卡滞，调整夹具位置时操作费力，间隙过大则会导致锁紧时螺母发生偏斜，螺纹轴线与螺栓轴线不同轴，额外产生弯曲应力，降低螺纹的承载能力。螺母的整体长度做了优化，既保证足够的螺纹啮合长度，又不会因为长度过大导致相邻两个螺母在槽内布置时发生干涉，满足小间距多工位装夹的使用需求。

　　螺母的顶面做了平整处理，当需要从上方直接压紧小型夹具时，平整的顶面可以和夹具底面完全贴合，保证装夹的垂直度，侧面的标识字符做了凹陷式设计，不会因为长期使用磨损导致规格标识模糊，也不会在螺母滑动时刮伤T型槽的内壁。材质选择上适配常规机床工装的使用需求，具备足够的强度与韧性，锁紧时不会发生断裂，长期使用也不会出现螺纹变形的问题，表面做了发黑处理，具备基础的防锈能力，适配车间切削液喷淋的潮湿工作环境。

　　在实际装配使用时，操作人员只需要将螺母从工作台T型槽的端部开口滑入，移动到对应夹具的安装孔位置，穿入螺栓预紧后调整夹具位置，最后按对角顺序锁紧即可，不需要额外的定位结构，依靠T型槽与螺母凸台的配合就能完成定位，大幅缩短工装调整的辅助时间，尤其适合Robodrill这类快换加工场景下频繁更换夹具的使用需求。针对钻攻中心高速进给、小切削量快节奏的加工特点，这款螺母的重量做了控制，不会因为自重过大在T型槽倾斜布置时发生自行滑移，也不会增加工作台移动的额外负载，保证设备进给轴的动态响应精度不受影响。
