KTR型梅花弹性挠性联轴器结构设计

这款挠性联轴器是机械传动系统中应用极为广泛的轴系连接部件，主要用于连接两根分属不同设备的传动轴，在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴在安装、运行过程中产生的径向、角向与轴向偏差，避免轴系因强制对中产生额外的交变载荷，有效保护配套的电机、减速机等核心传动部件不受损坏。在实际工业场景中，这类联轴器常被用于泵类设备、输送传动系统、中小型减速机输出端、风机传动组、轻工自动化生产线等对传动平稳性有一定要求的场合，相比刚性联轴器，它能更好地适配现场安装时的对中误差，降低设备安装调试的精度要求，同时弹性元件可以吸收传动过程中的小幅振动，减少冲击载荷对轴系的损伤。

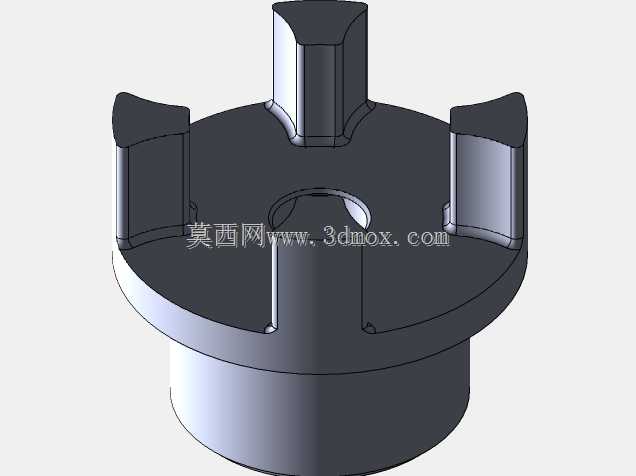

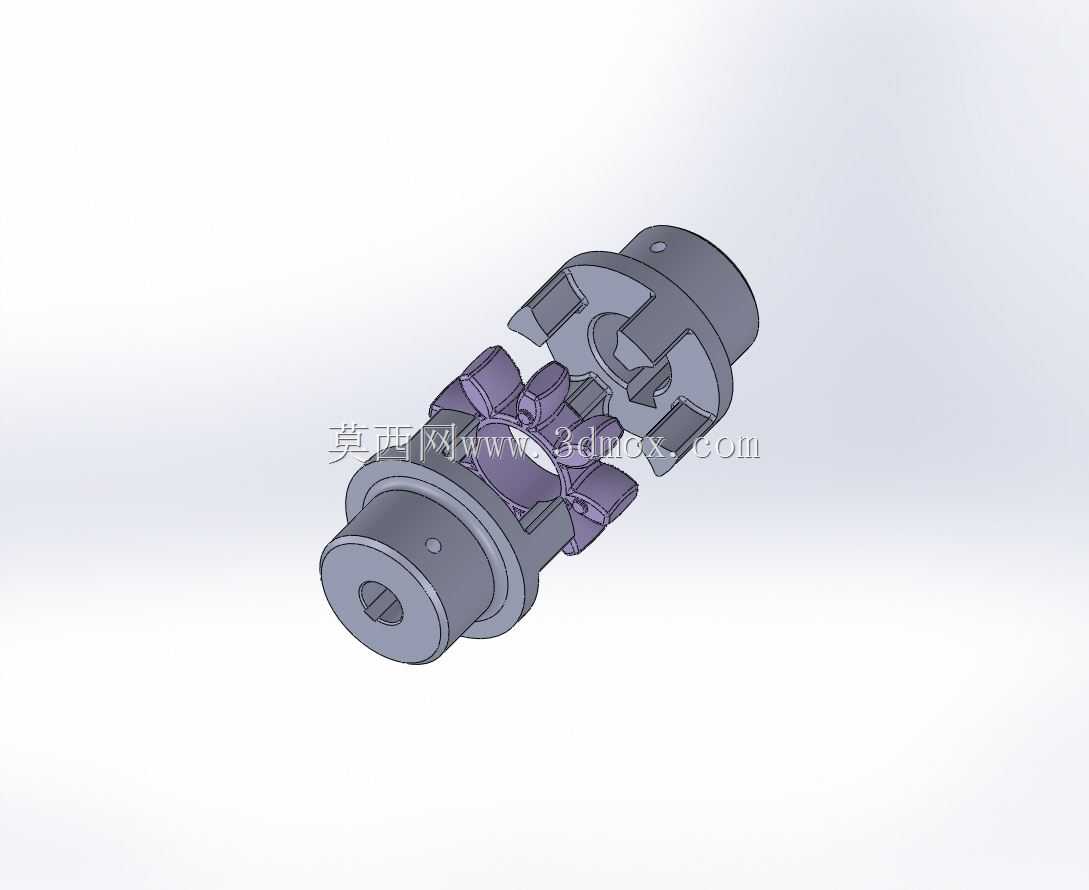

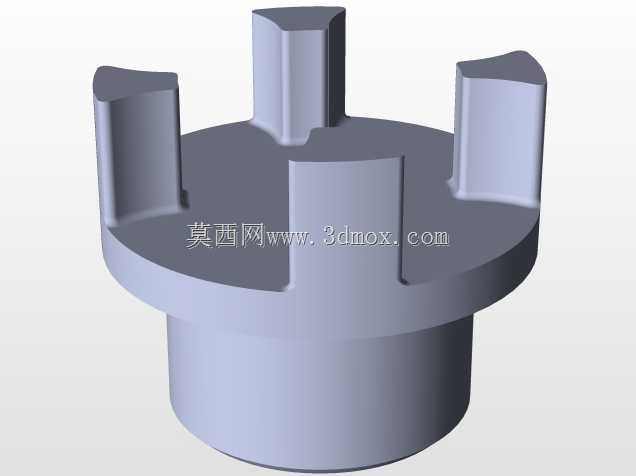

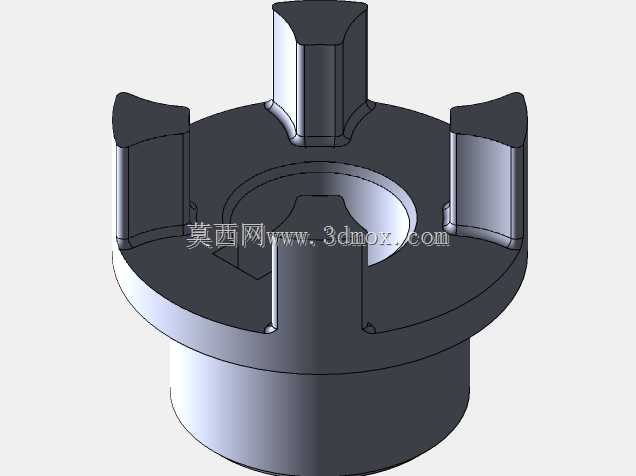

从结构设计来看，该联轴器采用对称的两半轴套搭配中间弹性梅花垫的结构形式，两个半轴套分别与主动轴、从动轴通过键连接实现周向固定，轴套内孔预留标准键槽，可适配常规平键安装，轴套端面的爪型结构均匀分布，与中间弹性垫的凸块一一嵌合，扭矩通过爪块与弹性垫的接触面传递，这种结构没有金属部件的直接硬接触，传动过程中噪音更低，弹性垫发生磨损后可单独更换，无需拆卸两端连接的设备，大幅降低后期维护成本。设计时将爪块沿圆周做等距分布，保证传动过程中受力均匀，避免偏载导致的局部磨损过快，轴套外侧做了圆滑过渡处理，没有尖锐棱角，既提升了安装操作的安全性，也能减少高速旋转时的风阻与动平衡偏差。

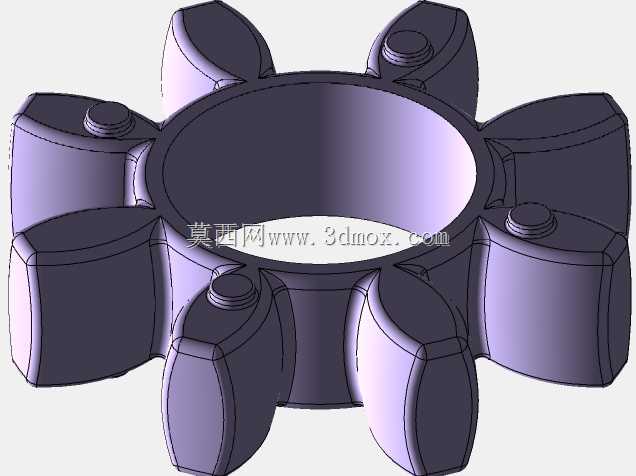

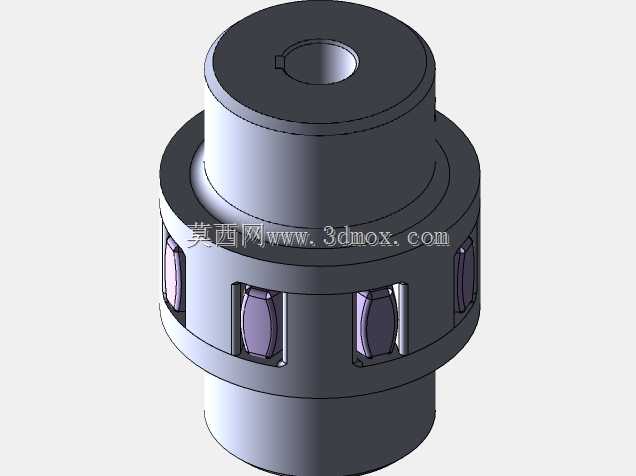

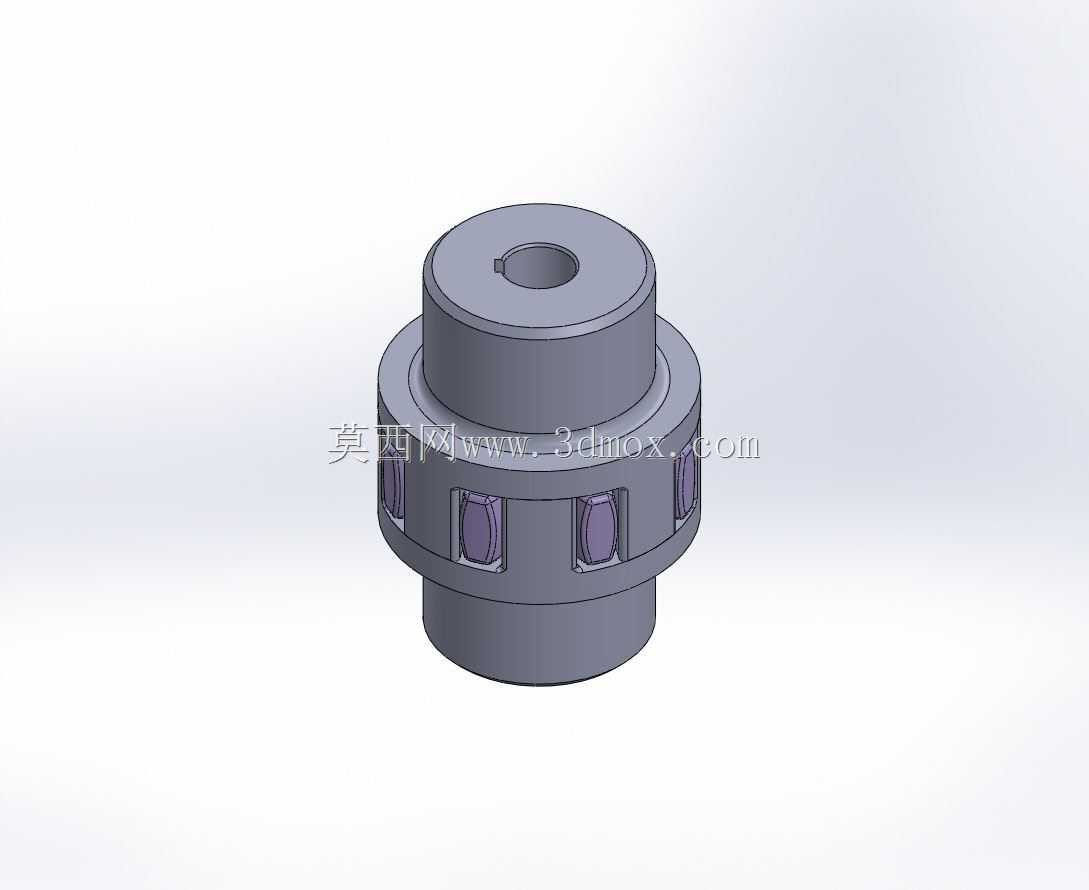

在安装边界方面，该联轴器的整体外形为阶梯圆柱结构，两端轴套的外径小于中间爪盘的外径，安装时需要预留的径向空间以中间爪盘的最大外径为基准，轴向安装长度为两半轴套对接后的总长度，安装时需在两半轴套之间预留少量间隙，避免轴系窜动时发生端面硬摩擦。轴套的内孔可根据配套轴径做适配加工，键槽位置与轴上键位对齐后，通过轴端的紧定螺钉实现轴向定位，防止运行过程中联轴器发生轴向窜动。中间弹性垫采用耐磨聚氨酯材质，具备较好的弹性与抗疲劳性能，可在常规工况下长期稳定工作，当传递扭矩超过额定值时，弹性垫会先发生剪切破坏，起到过载保护的作用，避免两端的轴或轴承因过载发生损坏，降低设备故障的维修成本。
