柴油发动机进排气门高精度三维建模

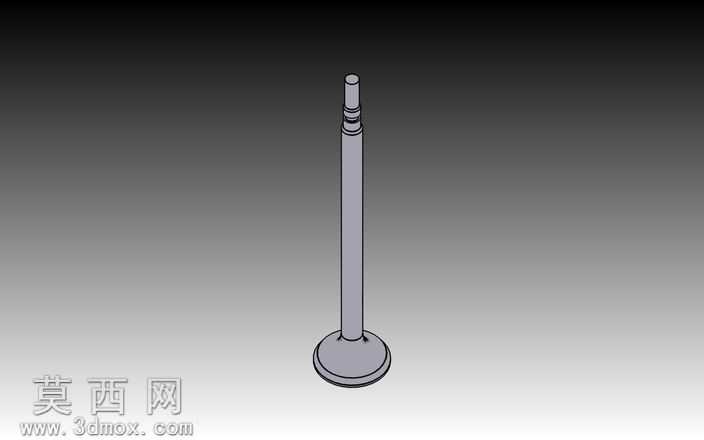

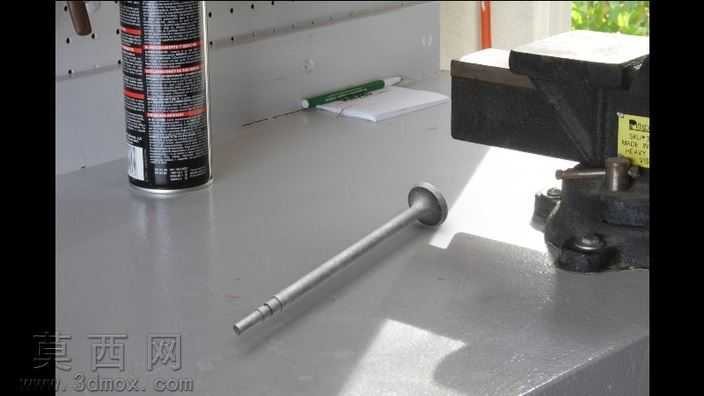

本模型为柴油发动机进排气门的高精度三维数模，建模过程严格参考实物测绘尺寸完成，首先通过卡尺对气门实物完成多维度尺寸采集，获取盘部外圆直径、盘部锥面角度、杆部直径、杆部总长、锁夹槽位置尺寸、杆端倒角参数等核心测绘数据，确保建模基准与实物完全匹配。建模阶段采用参数化特征构建逻辑，首先绘制气门杆部的回转中心线，基于回转特征生成气门的基础实体：盘部的密封锥面按照柴油机气门的标准密封角度构建，保证锥面的平面度与角度公差符合实际装配要求，杆部做等径圆柱特征构建，同时在杆部对应位置加工出锁夹安装的环槽结构，环槽的槽宽、槽深、槽底圆角均按照测绘值精准还原，杆端的淬火区域对应的结构特征也做了细节呈现，避免特征缺失。材质设置上，气门整体赋予合金钢材质属性，还原进气门、排气门常用的耐热合金钢的金属质感，对盘部锥面做细微的研磨纹理处理，杆部做光滑的机加工表面质感，区分不同加工区域的表面粗糙度差异，提升模型的真实感。结构层面完整还原气门的一体式锻造结构特征，盘部与杆部的过渡圆角做了平滑处理，对应实际零件的应力释放结构，避免应力集中导致的零件失效，杆部的油槽结构也按照实物做了细节刻画，还原气门在发动机内工作时的润滑结构。设计思路上，该模型可用于柴油机配气机构的装配仿真、运动干涉检查、气门运动规律模拟，也可作为教学演示模型展示发动机配气机构核心零件的结构形态，建模过程中对所有特征做了全参数化关联，后续可根据不同型号柴油机的气门尺寸快速修改参数生成对应规格的气门模型，适配不同排量、不同机型的柴油机设计需求，模型的结构完整性可直接导入多物理场仿真软件，完成气门的受热变形分析、冲击应力分析等工程仿真计算，为气门的结构优化、材料选型提供可靠的数字模型基础。
