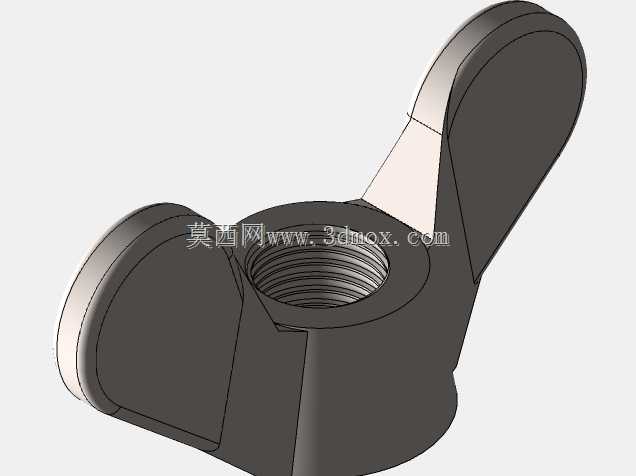

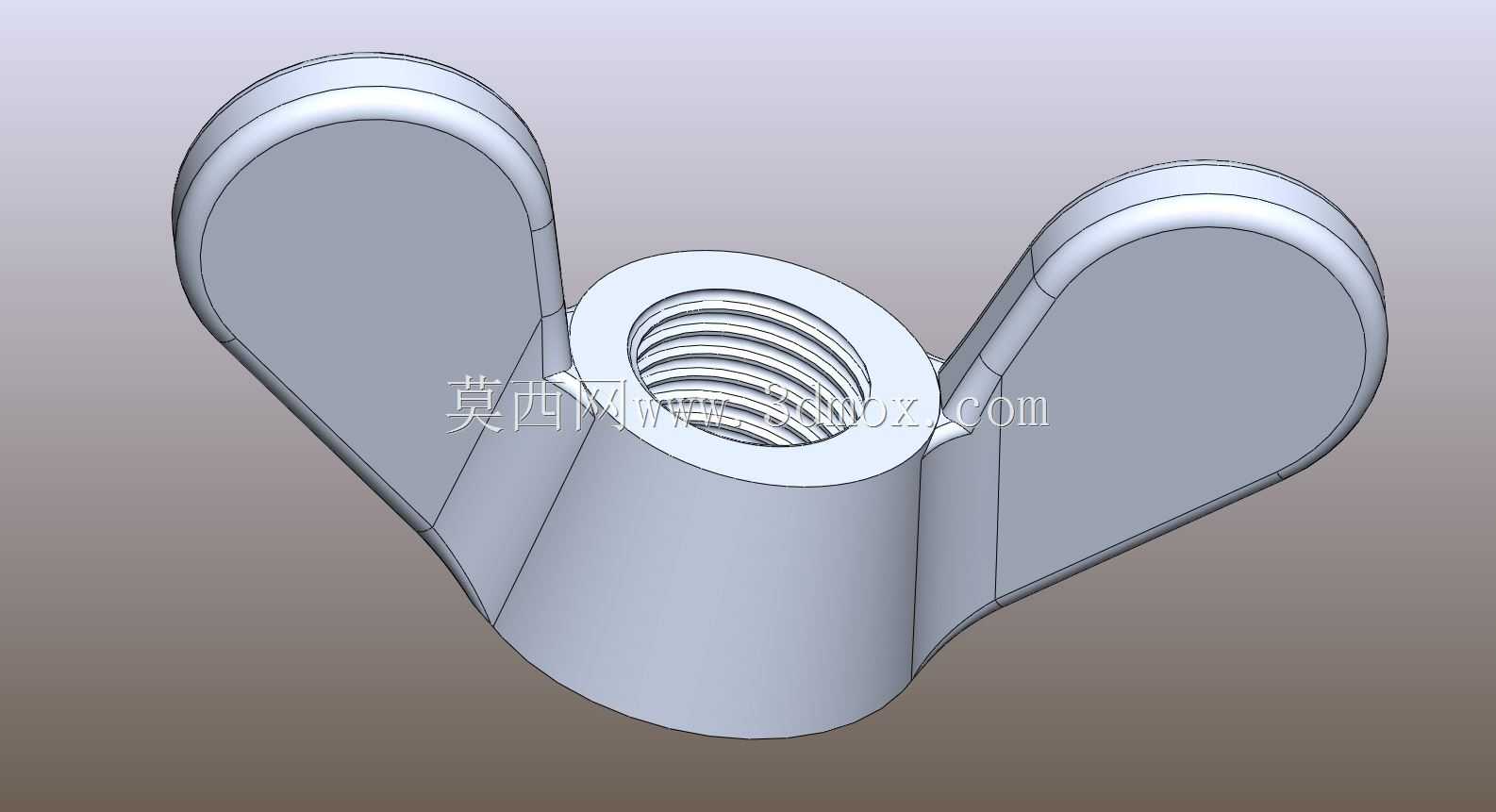

蝶形翼形手拧紧固螺母三维结构

日常做设备装配、工装夹具调试的时候，经常会遇到需要频繁拆装、又不方便拿扳手拧的位置，这时候翼形螺母的优势就体现出来了——两侧的翼片完全是为了手动施力设计的，不需要额外工具，手指捏住两翼就能完成拧紧或者松开的动作，在经常需要调整的工位、需要快速开盖检修的设备外壳、以及一些临时固定的工装场景里，这种零件的使用频率非常高。做这个模型的时候，首先要考虑的是实际使用的受力边界：翼片的厚度不能做太薄，不然手拧的时候施力稍大就会出现翼片变形甚至断裂的问题，尤其是在一些需要一定预紧力的连接位置，翼片和中间螺母基体的过渡位置必须做足够的圆角过渡，避免应力集中，这也是很多新手建模的时候容易忽略的点，直接做直角过渡的话，实际生产出来的零件在受力时很容易从根部开裂。中间的螺纹部分要匹配对应规格的螺栓，内螺纹的有效啮合长度要满足标准要求，不能为了省材料把螺母基体做的过短，不然螺纹啮合圈数不够，连接的时候很容易滑牙，起不到紧固的作用。外形上两翼的轮廓做了圆弧收边，没有尖锐的棱角，一方面是手动拧的时候不会硌手，另一方面也避免零件在运输、装配过程中刮伤操作人员或者其他零件的表面。安装的时候不需要预留扳手的活动空间，只要能容纳手指捏住两翼的操作空间就行，相比普通六角螺母，它对安装空间的要求更灵活，在一些狭窄、工具伸不进去的位置也能正常使用。建模的时候要注意两翼和螺母基体的同轴度，还有两翼的对称度，不然拧动的时候两边受力不均，不仅手感差，长期使用还会出现单侧磨损严重的问题。内螺纹的收尾部分要做合理的退刀结构，符合实际机加工的工艺要求，不能做出现实中无法加工的结构，保证模型导出的工程图可以直接用于生产参考。这类零件除了工业设备上使用，在一些民用家具、户外装备、医疗器械需要频繁手动调节的位置也有大量应用，设计的时候要兼顾手动操作的舒适度和连接的结构强度，平衡好零件重量和受力性能的关系，避免不必要的材料冗余，同时保证核心受力位置的结构强度满足使用要求。
