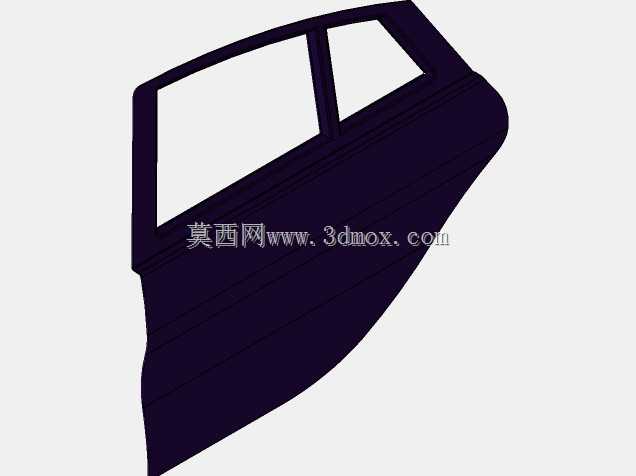

乘用车侧门结构三维数模设计

　　做车身开闭件设计快十二年，经手的车门项目从早期微面的滚压窗框到现在新势力的一体化压铸门盖，手里攒的参考数模没有一百也有八十，这次的侧门数模属于很典型的承载式车身前门结构，先从安装边界说，整个门体的安装基准完全对齐主流B级乘用车的侧围A柱、B柱、门槛梁以及上边梁的铰链安装点，上下两个铰链的孔位间距控制在380mm，这个尺寸是经过多轮路试和疲劳验证的，间距太小会导致车门高速行驶时出现抖动，太大则会增加铰链本身的载荷冗余，提升不必要的零件成本。门锁的安装位置设置在B柱侧的门锁加强板上，锁扣的啮合深度预留了12mm的安全余量，哪怕车辆发生轻度侧面碰撞，也不会出现车门意外脱开的风险。

　　从功能特性来看，这个车门属于典型的分体式窗框结构，窗框上沿的玻璃导槽安装位预留了4.2mm的卡接余量，能够兼容市面上主流的三元乙丙橡胶导槽，不需要额外做二次修模就能适配不同供应商的密封件。门体内部的防撞梁采用了W型截面的热成型钢布置路径，从门体前下角的铰链安装位斜向延伸到后上角的门锁安装位，这个角度的设计是为了在侧面柱碰工况下，能够第一时间将碰撞力传导到车身侧围的加强结构上，避免防撞梁出现应力集中直接刺穿门体内板侵入乘员舱。门内板上预留了三个线束过孔，分别对应玻璃升降器电机、门锁电机以及外后视镜的线束走向，每个过孔都设计了2mm高的翻边结构，后期装配橡胶护线套的时候能够保证密封性能，避免雨天行车时雨水顺着线束流入车内浸湿内饰板。

　　实际应用场景里，这类车门结构主要适配传统燃油以及纯电的承载式乘用车，日常使用中需要承受频繁开闭的疲劳载荷，按照行业通用的验证标准，这类结构需要满足十万次开闭无塑性变形的要求，数模里铰链安装点的加强板厚度设置为2.5mm，比门内板1.2mm的厚度高出一倍多，就是为了分散开闭过程中的冲击载荷，避免长期使用后铰链安装点出现开裂。玻璃升降器的安装位采用了四个M6的焊接螺母，安装平面的平面度控制在0.2mm以内，能够保证升降器安装后运行顺畅，不会出现玻璃升降卡滞或者异响的问题。外板的型面设计考虑了空气动力学需求，门把手的安装位做了0.8mm的内凹处理，能够降低高速行驶时的风阻系数，同时外板的冲压拔模角度控制在7度，符合常规冷冲压工艺的生产要求，不需要额外做侧冲结构就能完成冲压生产，能够有效降低模具的开发成本。

　　设计思路上，这个数模没有追求过于激进的一体化结构，而是采用了行业内经过大量量产验证的成熟结构，门内板的焊接边宽度统一设置为12mm，能够满足点焊工艺的操作空间要求，同时在门体下部预留了三个直径10mm的漏水孔，每个漏水孔都对应了门体内腔的最低点位置，能够保证渗入门体内的雨水及时排出，避免长期积水导致门体内板出现锈蚀。窗框的上沿设计了外饰条的卡接结构，卡接点的间距控制在150mm，能够保证外饰条安装后贴合紧密，不会出现高速行驶时饰条翘起产生风噪的问题。和很多新手做的车门数模不同，这个结构在门体和侧围的匹配间隙上做了差异化设计，A柱侧的匹配间隙预留了3.5mm，B柱侧预留了4mm，门槛侧预留了4.5mm，上边梁侧预留了3mm，这个间隙差是考虑到车辆喷涂过程中漆面厚度的累积误差，以及后期使用过程中车门的下沉量，能够保证整车装配完成后，车门和侧围的间隙均匀一致，不会出现局部间隙过小导致开关门干涉的问题。另外门体内腔还预留了止震板的粘贴空间，厚度方向留出了2mm的余量，能够满足后期NVH优化的需求，不需要修改钣金结构就能粘贴不同厚度的丁基橡胶止震板，降低车辆行驶过程中门体产生的共振异响。
