带法兰接口三通T形管路结构设计

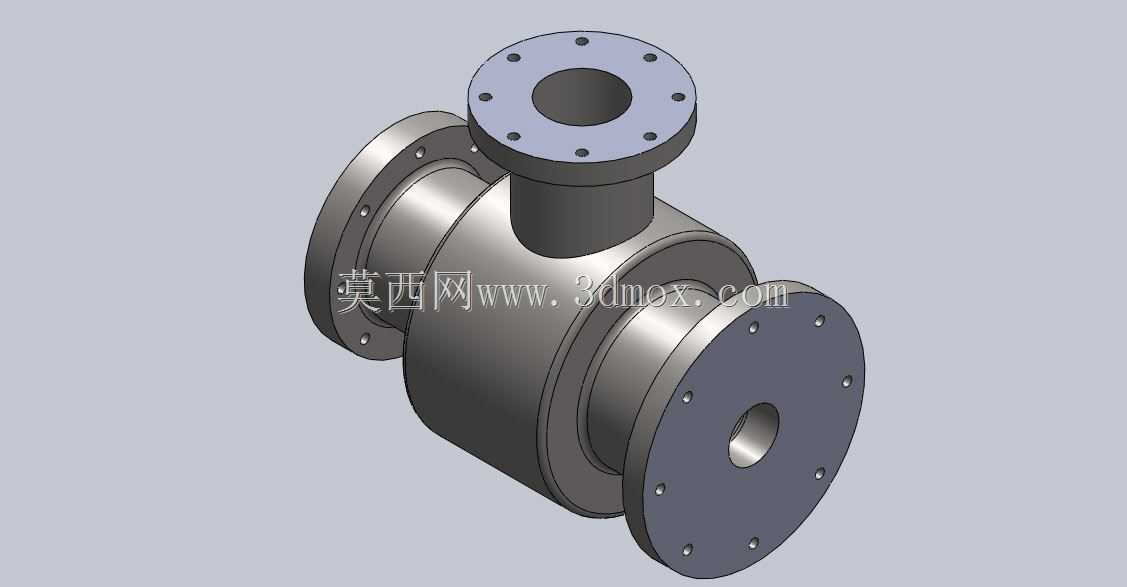

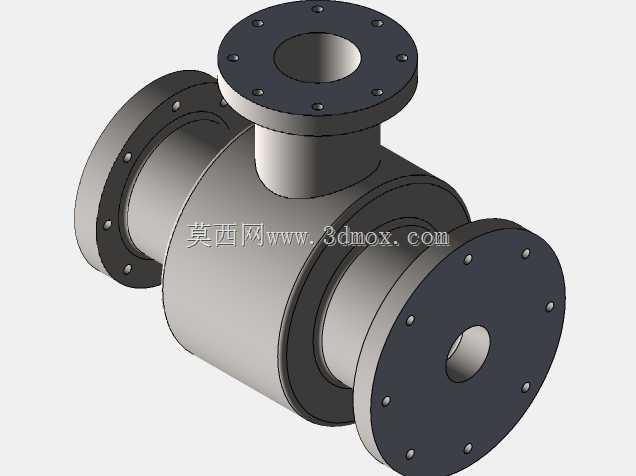

　　在流体输送系统的管路布设场景里，T形三通结构是实现管路分流、合流以及介质流向切换的核心连接部件，这套带法兰接口的T形管结构，主要面向中低压工况下的工业流体管路、工艺管线接驳场景，可适配净水处理管线、化工介质输送支路、暖通循环水系统以及小型气动控制回路的管路布设需求，能够在不额外加装转接接头的前提下，完成单路输入双路输出、或是双路输入单路合流的介质导通功能。从结构设计逻辑来看，整个T形管采用等径三通的主体构型，三个连通端口全部采用凸面带颈法兰结构作为安装接口，法兰端面上均匀布设螺栓过孔，可通过标准螺栓紧固件与对应规格的管路法兰完成刚性对接，法兰密封面预留有密封件安装槽位，安装时可搭配适配压力等级的密封垫片，保证接口位置的密封性能，

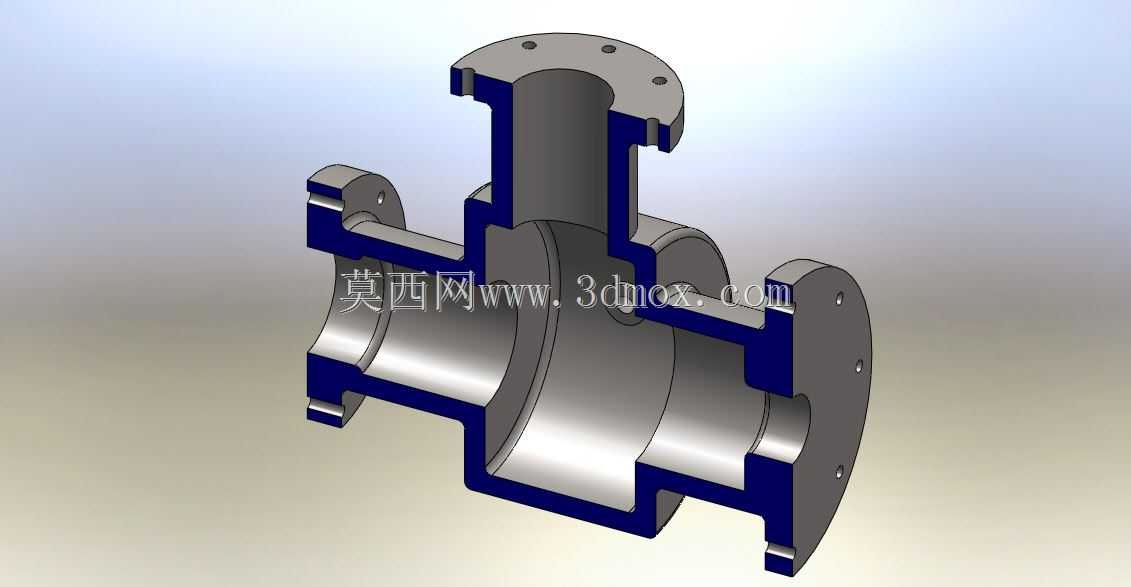

　　避免输送介质出现渗漏问题。主体管腔采用等径圆弧过渡设计，三个方向的管路交汇位置做了大圆角平滑处理，没有突兀的直角折角结构，这种设计一方面可以降低介质在管内流动时的局部阻力，减少介质输送过程中的压头损失，避免介质在交汇位置形成湍流造成管路振动，另一方面也能减少含颗粒介质在管内的沉积残留，降低管路堵塞的风险，提升长期运行的稳定性。从剖面呈现的结构细节可以看到，整个管件的壁厚采用均匀化设计，在法兰与主管体连接的位置做了局部加厚的过渡补强，避免法兰安装时螺栓压紧力造成管体根部应力集中，同时也能提升管路承压时的结构强度，应对管路内的压力波动冲击。三个端口的法兰安装面保持严格的位置精度，

　　垂直方向端口的轴线与水平方向两个端口的轴线呈90度垂直相交，水平方向两个端口保持同轴度公差要求，安装时能够保证对接管路的同轴度，避免管路安装后出现附加应力。在安装边界层面，这类T形管的外接尺寸完全适配对应公称通径的标准法兰安装参数，法兰螺栓孔的孔距、孔径以及法兰外径都遵循通用管路法兰的标准规范，现场安装时不需要对对接法兰做额外的改孔加工，可直接与同规格的标准管路、阀门、泵体端口完成对接，安装空间上需要预留出法兰螺栓拆装的操作空间，垂直方向的法兰上方要留出足够的螺栓穿装以及后期维护的操作距离，水平方向两侧的法兰对接位置也要预留管线拆装的余量。不同于焊接式三通结构，这种法兰连接的T形管不需要现场做焊接作业，安装和后期拆换都更加便捷，

　　在需要经常拆装维护、或是后期可能调整管路走向的工艺场景里适用性更强，管体内壁做了平滑精加工处理，粗糙度控制在适配流体输送的范围内，既可以输送清水、压缩空气这类洁净介质，也可以适配带有轻微腐蚀性的化工介质，只要根据输送介质的特性选择对应材质的坯件加工即可。在结构设计的校核层面，整个管体的壁厚取值经过承压强度核算，能够满足对应公称压力等级下的强度要求，法兰颈部的过渡圆角有效降低了应力集中系数，在管路承受内压、以及外部管线载荷作用时，不会在连接位置出现应力开裂的问题，三个端口的法兰密封面平面度满足密封要求，安装后能够保证密封垫片均匀受压，避免出现局部渗漏的情况。这类T形结构除了应用在常规流体输送场景，在一些需要加装传感器、检测元件的管路上，也可以通过垂直方向的端口安装温度、压力检测元件，实现管路介质参数的在线检测，不需要额外在管路上开孔焊接，降低现场施工的工作量，也减少了管路开孔带来的泄漏风险。
