带法兰接口三通式弯管接头结构设计

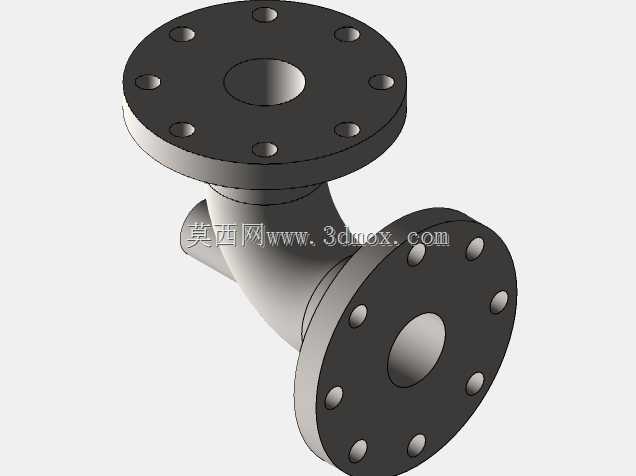

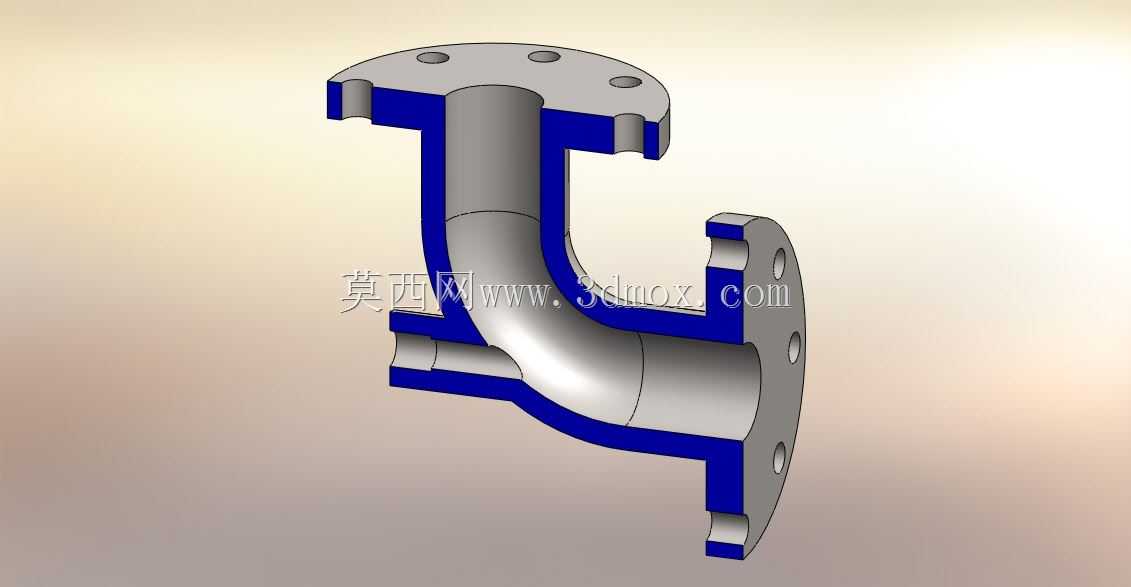

　　在化工流体输送、市政给排水、工业液压管路、暖通空调循环系统等场景中，管路走向的变向、支路分流需求十分常见，这类弯管接头正是为解决管路90度转向同时兼顾支路引出需求设计的核心管路连接件。从结构剖面可以看到，该接头采用一体式弯流道设计，主流道为90度圆弧过渡结构，避免直角转弯带来的流体阻力激增、局部紊流与冲蚀磨损问题，圆弧曲率半径经过流场仿真优化，能够在保证结构紧凑的前提下，让流体转向时的压损控制在合理区间，减少输送过程中的能耗。接头的三个连接端均采用法兰连接形式，法兰端面均匀分布螺栓过孔，安装时可通过螺栓组与配对法兰实现刚性连接，法兰密封面可适配非金属垫片或金属缠绕垫片，满足不同压力等级管路的密封需求，避免流体泄漏。

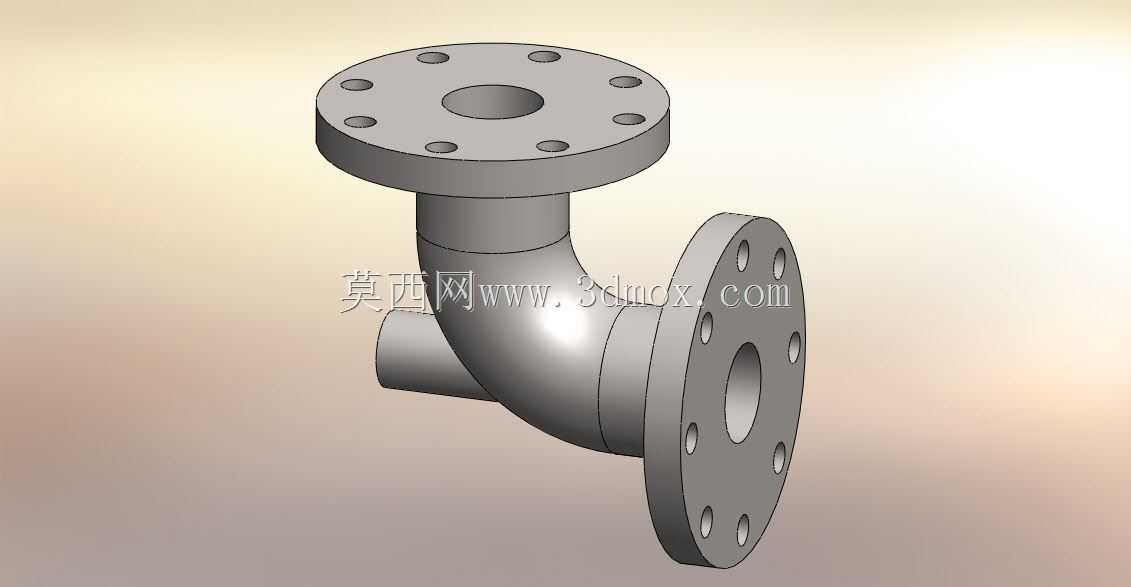

　　不同于普通90度弯头，该接头在弯管的侧部集成了一个支路接口，可实现主管路流体的分流引出，或是接入压力检测、温度检测类传感元件，无需在管路上额外开孔焊接三通，减少了管路现场焊接的工作量，同时避免了焊接缺陷带来的泄漏风险，尤其适用于不允许现场动火作业的防爆管路安装场景。从设计思路来看，该接头采用等通径设计，主流道与支路接口的通径保持一致，能够保证支路分流时的流量稳定性，不会出现通径突变带来的流速异常问题。接头的壁厚根据公称压力等级做了等强度设计，弯管外侧受流体冲蚀的区域适当增加了壁厚余量，内侧圆弧过渡区域做了圆角处理，减少应力集中，提升长期承压运行的结构可靠性。安装边界方面，三个法兰端面的垂直度、

　　同轴度公差控制在机械管路安装标准要求范围内，现场安装时无需额外调整修配，可直接与同规格的标准法兰配对安装，法兰螺栓孔的位置度符合通用管路法兰标准，可适配不同厂家生产的标准法兰配件，降低备件采购的适配难度。在实际使用中，这类接头可根据输送介质的不同选用铸铁、铸钢、不锈钢等不同材质，三维模型完整还原了内部流道与外部法兰的结构细节，结构工程师在做管路布局设计时，可直接调用该模型进行管路装配干涉检查，提前预判安装空间是否足够，避免现场安装时出现法兰螺栓操作空间不足、与周边设备构件碰撞的问题。模型的剖面展示形式能够让设计人员直观看到内部流道的走向，在做管路系统流阻计算时，可直接提取内部流道模型进行CFD仿真分析，无需重新绘制内部流道结构，

　　大幅提升管路系统的设计效率。对于设备运维人员而言，该结构的三维模型可用于制作检修培训资料，帮助运维人员快速理解接头的内部结构，在出现密封失效、管路堵塞问题时，能够快速判断故障点，制定合理的检修方案。不同于焊接式弯管接头，法兰连接的形式让该接头具备可拆卸特性，后期管路改造、设备移位时可直接拆卸重复利用，降低管路系统的改造成本。在液压系统管路中，这类带支路的弯管接头还可用于接入压力传感器、测压接头，实时监测管路内的压力波动，无需额外安装三通接头，让液压管路的布局更加紧凑整洁，减少管路接头数量，也就降低了潜在的泄漏点数量，提升液压系统的运行可靠性。
