开口梅花两用组合扳手结构设计

　　在设备维保、产线装配、五金加工等日常作业场景里，紧固件拆装是出现频率最高的操作环节，组合扳手作为手动拆装工具里的通用款，几乎覆盖了从民用维修到工业装配的绝大多数螺栓螺母作业场景，不管是小型家电拆装、自行车维保，还是工业设备的日常巡检维护、生产线工位的预装作业，都能看到这类工具的使用身影。和单一功能的开口扳手、梅花扳手相比，组合扳手将两种作业端头集成在同一根杆身上，作业时无需频繁更换工具，能有效减少工具切换的空耗时间，尤其适合空间受限、工具携带数量受限的外出维保场景。

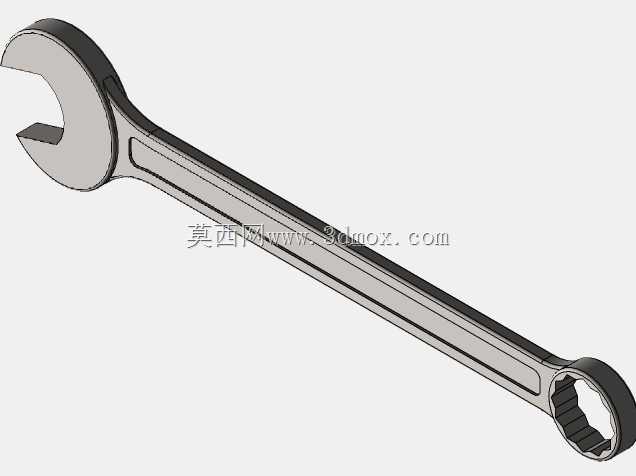

　　这款组合扳手的设计遵循手动工具的人机工程逻辑，一端为开口式叉形结构，适配螺栓螺母的双侧平行边，可快速从紧固件侧向卡入，适合需要快速调整扳手位置、紧固件周边有遮挡无法从端部套入的作业场景，开口端的工作面做了贴合六角紧固件的角度设计，卡入后能与紧固件的两个侧面充分贴合，减少施力时的打滑概率；另一端为梅花式环形结构，内环加工有与六角紧固件匹配的齿形轮廓，可完全包覆紧固件的六个受力面，施力时受力点均匀分布在紧固件的各个棱边侧面，相比开口端能承受更大的拧紧力矩，不容易损伤紧固件的棱角，适合大扭矩拧紧、锈蚀紧固件拆卸这类需要大施力的作业场景。

　　设计过程中首先要明确扳手的受力传递路径，人手施加在杆身的力矩需要通过杆身均匀传递到作业端头，因此杆身的截面采用工字形加强结构，在不额外增加整体重量的前提下提升杆身的抗扭、抗弯强度，避免大扭矩施力时杆身出现弯折变形。杆身的长度设计匹配对应规格紧固件的额定拧紧力矩，按照常用手动工具的力臂设计逻辑，杆身长度适配普通人手的施力范围，既不会因为力臂过短导致施力费力，也不会因为力臂过长导致施力过载拧断紧固件或者损伤工具本身。两个作业端头与杆身的过渡位置做了圆弧过渡处理，避免应力集中导致端头断裂，同时端头的工作面做了倒角处理，方便快速对准卡入紧固件，减少对位的辅助时间。

　　从安装边界和使用适配性来看，这款扳手针对常规公制六角紧固件设计，开口端的开口尺寸、梅花端的内环尺寸严格匹配对应规格的紧固件对边尺寸，公差控制在手动工具的标准范围内，既不会因为尺寸过小无法卡入紧固件，也不会因为尺寸过大导致配合间隙过大、施力时打滑磨圆紧固件棱角。扳手整体采用平直杆身设计，作业时所需的操作空间仅需覆盖杆身旋转的扇形区域，开口端作业时仅需30度的旋转角度即可重新卡位，适合紧固件周边操作空间狭小的场景；梅花端作业时需要从紧固件端部套入，因此要求紧固件端部上方有足够的避让空间，作业时可小角度往复转动，适合空间受限位置的大扭矩作业。

　　实际使用中，作业人员可根据现场的空间情况、紧固件的锈蚀程度、所需的拧紧力矩灵活选择使用端头：快速预紧、侧向可卡入的场景优先用开口端提升作业效率，最终拧紧、锈蚀紧固件拆卸、需要大扭矩的场景切换到梅花端保证施力可靠，两种功能集成在同一把工具上，也减少了工具套装的配置数量，降低工具携带、管理的成本。设计时也充分考虑了工具的握持手感，杆身的边缘做了圆角钝化处理，长时间握持施力不会硌手，整体表面做了防锈处理，适配车间、户外等多种复杂作业环境，减少日常存放维护的成本。
