管材端头扩径加工专用管扩机设备

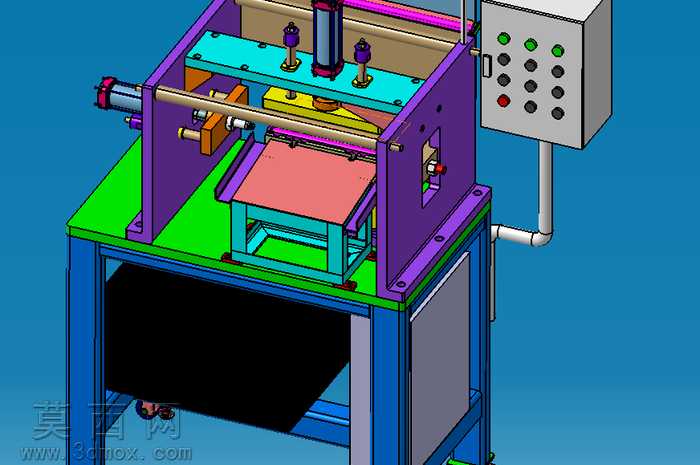

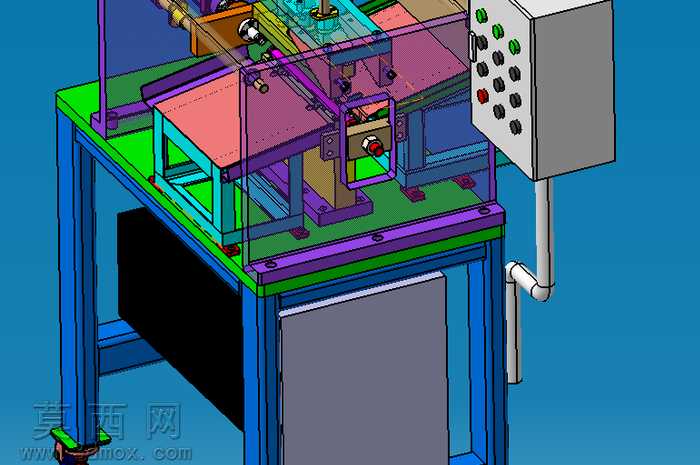

本模型为管材端头扩径加工专用的管扩机三维设计成果，整体采用立式机架搭配分层功能模块的布局完成建模，建模过程中对设备各组成部分的装配关系做了严谨的约束校验，确保各运动部件不存在干涉问题，可直观呈现设备完整的运行逻辑。模型渲染阶段针对不同功能部件赋予了差异化的材质属性：设备底部支撑机架采用哑光金属蓝材质，还原型钢焊接机架的厚重质感；工作台面采用亮绿色防滑金属材质，区分操作区域与支撑结构；上部的执行机构安装立板采用紫色硬质合金材质，凸显核心承载部件的结构强度；水平布置的送料导轨采用亮面金属银材质，还原线性导轨的顺滑质感；待加工管材承载工位采用粉红色防滑耐磨材质，模拟工位垫板的实际使用特性；侧边的电气控制箱采用浅灰色金属外壳材质，面板上的控制按钮分别赋予红、绿、黑等对应功能的色彩材质，还原真实电控箱的视觉特征。设备结构设计上，底部为方管焊接成型的一体式机架，机架下部预留了电气元件安装的封闭舱室，机架上部通过螺栓固定水平工作台面；工作台面上方布置双立柱支撑的安装架，安装架上集成垂直方向的压料执行组件，搭配水平方向的管材推送与扩径执行组件，可完成管材的上料定位、压紧固定、扩径加工、退料复位的全流程动作；侧边通过走线弯管连接独立的电气控制箱，控制箱面板集成启动、停止、急停等功能按钮与状态指示灯，可实现设备加工动作的独立控制。设计思路围绕管材扩径加工的实际工艺需求展开，将压料、送料、扩径、电控等功能模块做独立化设计，既便于各部件的加工装配与后期维护，也可通过调整执行组件的规格适配不同管径、不同扩径深度的加工需求，整体结构紧凑，操作工位布局符合人工上下料的操作习惯，可直接作为管材加工类专用设备的设计参考方案，用于后续的工程出图与实物样机制作。
