低成本简易数控3D探测头结构设计

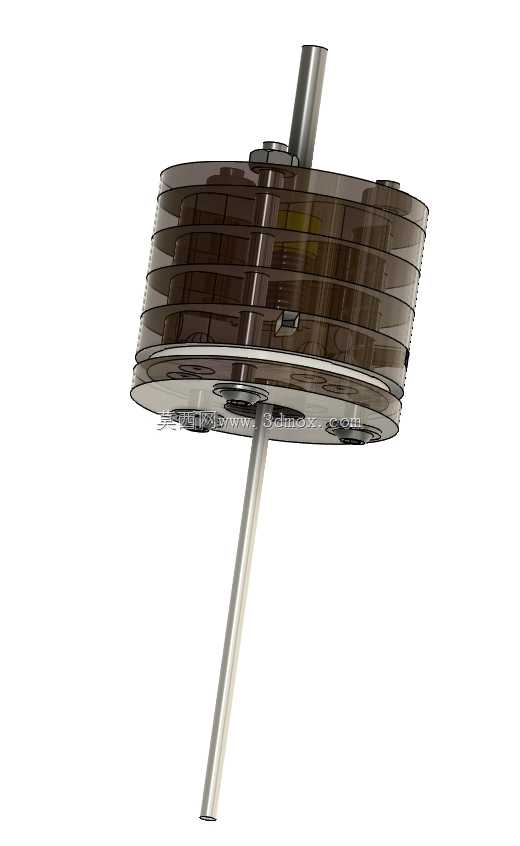

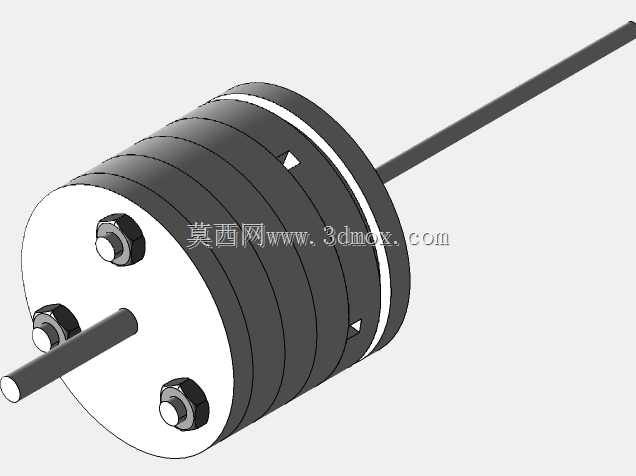

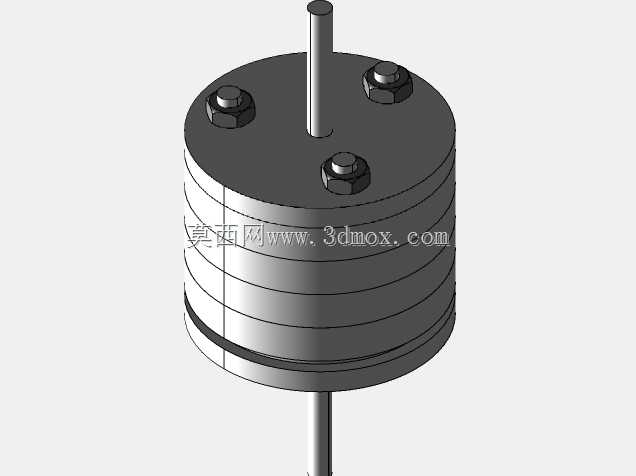

　　这款3D探测头主要面向小型数控加工场景的点位探测需求，可适配桌面级CNC设备、小型雕刻机的工件原点标定、平面度检测、简单轮廓扫描作业，替代传统人工寻边、对刀操作，降低小批量加工、DIY数控场景的操作门槛。从结构设计逻辑来看，整体采用分层堆叠的装配思路，主体外壳选用亚克力板材加工，搭配PCB板作为电路承载与结构间隔层，可利用常规2mm、3mm厚度的常见板材裁切制作，部分结构件甚至可从废弃衣架、钢笔配件、标准螺丝螺母等易得物料改制，大幅降低制作与物料成本。探测端采用钢球与细杆配合的触发结构，将3mm直径钢球与导杆焊接为探测端主体，搭配从常见钢笔、M3×40带螺母螺丝上拆解获取的弹簧作为复位元件，探针触发后可依靠弹簧力自动复位，

　　保证重复探测的一致性。电路部分集成极性反接保护模块，供电端接入24V直流电源，信号输出端可直接对接主流开源运动控制固件，无需额外转换模块即可实现触发信号的实时传输。从安装边界来看，主体上部为标准圆柱装夹柄，可直接适配常规ER夹头、钻夹头的装夹尺寸，无需额外制作转接工装，装夹后探针伸出长度可根据实际加工空间调整，整体径向尺寸控制在小型加工设备的Z轴安装空间范围内，不会对工作台行程造成过多占用。实际使用中，该探测头可完成工件XY平面原点找正、Z轴对刀、工件表面台阶高度差检测等常规作业，触发信号响应延迟可满足小型设备低速探测的精度要求，分层堆叠的结构也便于后期维护，出现探针磨损、弹簧失效等问题时可快速拆解更换配件，无需整体报废。

　　结构设计上规避了高精度加工件的使用，所有结构件均可通过常规激光切割、手工简单加工完成，适合数控爱好者、小型加工门店自行制作使用，电路部分的防反接设计也降低了接线失误导致的元件损坏风险，信号输出逻辑匹配通用运动控制板的输入端口定义，无需修改固件底层代码即可完成适配。
