迷你CNC用数控Z轴直线进给滑台结构

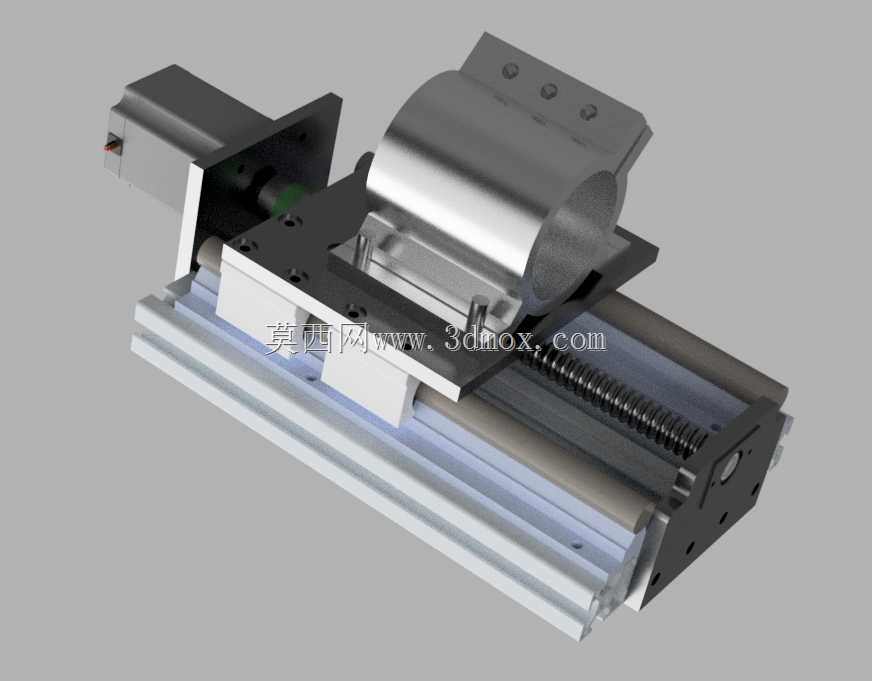

　　这套Z轴进给结构主要面向桌面级迷你CNC雕刻、小型路由加工设备的垂向进给场景，适配小型非金属、软金属的轻载加工工况，可直接集成到DIY桌面加工设备的机架上，承担主轴的垂向移动、进给切削的核心传动功能。从结构组成来看，整套滑台采用标准250mm长度工业铝型材作为基础承载基座，铝型材本身的槽道结构可直接兼容标准紧固件的安装，无需额外加工复杂的基座安装面，能大幅降低DIY设备的装配调试难度。传动部分采用SFU1605规格滚珠丝杠副，相比普通梯形丝杠，滚珠丝杠的传动间隙更小、传动效率更高，垂向进给时的爬行问题更易控制，配合端部的支撑座结构，可保证丝杠运行的同轴度，避免进给过程中出现卡顿、窜动问题。导轨部分选用SBR16规格圆柱直线导轨，

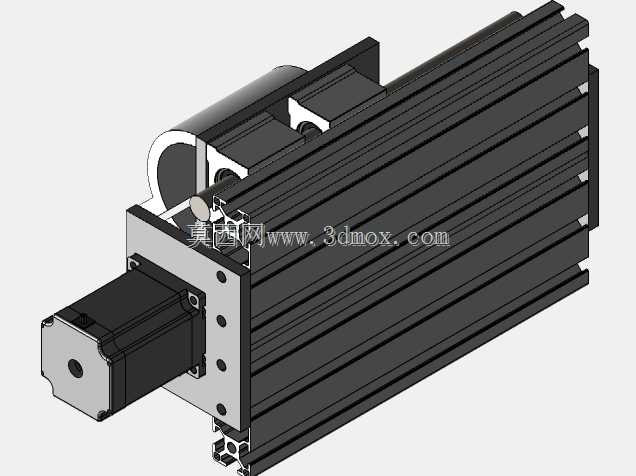

　　搭配对应的开口滑块，导轨直接固定在铝型材基座的安装面上，滑块与滑台承载板连接，可承担垂向、侧向的切削载荷，保证主轴移动时的直线度，避免加工过程中出现让刀问题。滑台的上部承载位设计了适配d65规格主轴的安装座结构，安装座采用半环抱式夹紧结构，可直接夹持直径65mm的常规风冷主轴，安装时只需拧紧夹紧螺栓即可完成主轴固定，无需额外制作转接法兰，安装座的位置经过调校，可保证主轴轴线与滑台进给方向的平行度，降低装配时的调校工作量。滑台的端部预留了驱动电机的安装位，可适配常规42、57规格的步进电机安装，电机轴与丝杠通过联轴器直连，传动链短，反向间隙更容易通过控制系统补偿。从安装边界来看，整套滑台的横向宽度适配250mm长度铝型材的安装尺寸，

　　垂向行程可覆盖小型桌面加工设备的常规加工深度需求，滑台的底部、侧部均预留了标准铝型材槽用螺栓的安装位置，可直接固定在CNC设备的龙门横梁或者X轴滑台上，不需要额外加工定制的连接支架。在实际应用场景中，这套结构可直接用于桌面级PCB雕刻机、小型木工雕刻机、软铝件精雕设备的Z轴进给单元，相比市面上的成品线性滑台，这套结构的部件全部采用标准工业件组合，后期维护更换配件的成本更低，单个部件损坏后可直接采购同规格标准件替换，无需整体更换滑台。设计过程中充分考虑了DIY加工场景的加工能力限制，所有结构件的安装面均采用平面结构，不需要复杂的五轴加工，普通三轴铣床甚至桌面级雕刻机即可完成所有自制件的加工，降低了自制的门槛。

　　滑台的行程限位位置可通过在铝型材槽内加装行程开关来调整，用户可根据自身的加工需求灵活调整Z轴的软硬限位位置，适配不同长度的刀具、不同厚度的加工工件。承载板的厚度经过校核，在安装常规1.5kw以内风冷主轴的情况下，不会出现承载板变形的问题，可保证切削过程中主轴的刚性，减少加工表面的振纹。导轨与丝杠的平行度在设计时通过安装位的尺寸公差控制，装配时只需按照定位面锁紧螺栓即可达到要求的精度，不需要反复打表调校，对于缺乏专业装配工具的个人用户十分友好。整套结构的走线位置也做了预留，主轴的电源线、控制线可沿着铝型材的槽道布置，配合拖链即可实现走线的防护，避免垂向移动过程中线缆被拉扯磨损。
