巴哈赛车车轮前锁轮缘结构设计

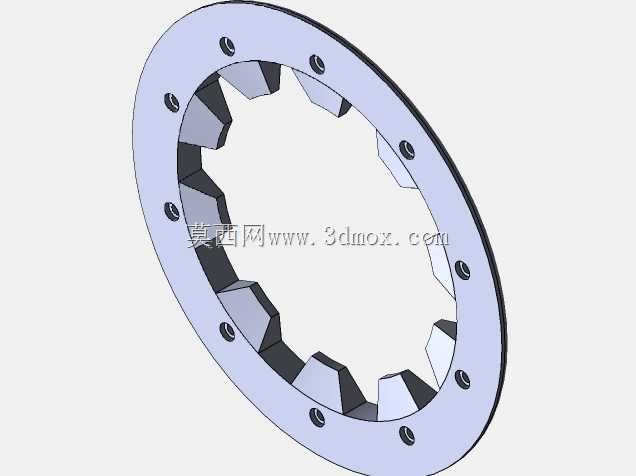

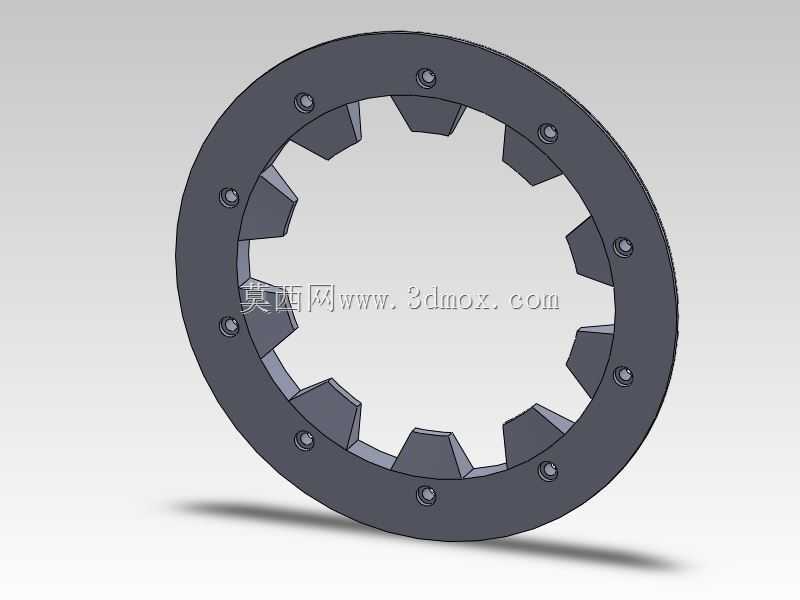

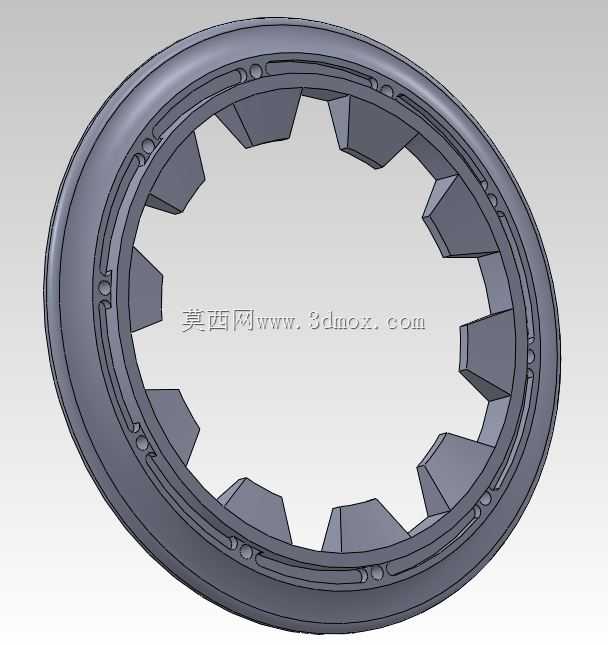

　　在越野巴哈赛事的轮边系统设计中，锁轮缘是直接关系到车轮固定可靠性、轮辋限位精度的核心承载零件，这类零件的设计往往需要兼顾极限工况下的抗冲击能力、拆装维护的便捷性以及轮边总成的重量控制，不能照搬民用车辆的轮边锁紧结构逻辑。巴哈赛车的行驶场景覆盖碎石路面、陡坡、泥泞坑洼、飞跃落地等极端工况，车轮在行驶过程中会承受来自多方向的冲击载荷，包括纵向的加速制动力、侧向的过弯侧倾力、飞跃落地时的垂向冲击，还有轮胎脱圈方向的径向张力，普通的轮辋压圈结构很容易在连续冲击下出现松动、变形甚至失效，直接导致轮胎脱圈、轮辋移位等致命故障，直接影响赛事安全与车辆完赛率。这款前锁轮缘采用环形整体式结构，外圈沿圆周均匀布置12个安装通孔，用于穿装固定螺栓，

　　将锁轮缘整体压紧在轮辋与轮毂的结合端面，安装孔的位置度公差严格控制在0.1mm以内，保证每个螺栓的压紧力均匀分布，避免局部应力集中导致的法兰面变形。内圈设计有10个沿周向均匀分布的楔形卡齿，卡齿的工作面采用15度楔角设计，安装后卡齿会嵌入轮辋对应位置的卡槽内，不仅能限制轮辋的周向转动位移，还能在轮胎受到侧向冲击时提供径向的限位支撑，防止轮辋相对于轮毂出现周向滑移，避免螺栓承受额外的剪切载荷，这一设计将轮辋的周向限位功能从螺栓转移到卡齿结构上，大幅降低了固定螺栓的剪切失效风险。从安装边界来看，锁轮缘的外圈直径与前轮辋的法兰安装面直径完全匹配，内圈直径需要避开轮毂中央的轴承座与制动盘安装空间，保证安装后不会与制动卡钳、

　　轮毂防尘盖等周边部件产生运动干涉，零件的轴向厚度经过多轮工况仿真优化，在保证卡齿根部抗弯强度、法兰面压紧刚度的前提下，尽可能减小厚度尺寸来降低轮边的簧下质量，毕竟轮边质量的降低对巴哈赛车的悬挂响应速度、转向灵敏度提升效果远高于车身其他位置的减重。设计过程中首先要确定的是卡齿的数量与楔角参数，卡齿数量过少会导致单个卡齿承受的载荷过大，容易出现卡齿崩断的问题，卡齿数量过多则会增加加工难度，同时减小内圈的有效通径，影响轮毂部件的拆装空间；楔角的选择需要兼顾锁紧可靠性与拆装便捷性，楔角过小会导致拆卸时卡齿卡滞过紧，野外赛事环境下很难快速拆装更换轮胎，楔角过大则会在冲击载荷下出现卡齿脱出、锁紧失效的问题。零件的所有棱边都做了R0.

　　5的圆角过渡处理，尤其是卡齿的根部位置，避免应力集中导致的疲劳裂纹，安装孔的两端都做了沉孔倒角，既可以避免螺栓头与零件表面的点接触导致的压痕，也能引导螺栓顺利穿入，提升拆装效率。在实际装车验证中，这款锁轮缘需要经过连续200公里越野路面的耐久测试，检查卡齿的磨损量、法兰面的变形量、螺栓的预紧力衰减情况，还要经过3米高度的飞跃落地冲击测试，验证极端冲击下零件是否会出现开裂、卡齿脱出、轮辋移位的问题。不同于民用车辆的轮辋锁紧结构，巴哈赛车的锁轮缘需要支持快速拆装，在赛事的维修区，技师需要在几分钟内完成轮胎的更换，因此锁轮缘的卡齿导向面做了微角度的导入设计，对准卡槽后不需要反复调整就能顺利装入，螺栓的布置位置也预留了足够的套筒操作空间，不需要拆卸周边的制动、悬挂部件就能完成螺栓的松紧操作。另外，零件的表面采用硬质氧化处理，提升表面的耐磨性能与抗腐蚀能力，毕竟巴哈赛事经常会遇到泥泞、涉水的场景，裸露的钢制零件很容易出现锈蚀，导致后续拆装困难，表面处理后的硬度达到HV400以上，卡齿工作面的耐磨寿命可以满足整个赛季的使用需求，不需要频繁更换锁轮缘零件。在建模过程中，所有的配合面都需要严格按照公差要求建模，安装孔的位置度、卡齿的轮廓度、两个端面的平行度都要在模型中体现对应的公差基准，方便后续加工时直接导出工程图用于生产，同时也能在装配仿真阶段提前排查干涉问题，避免实际装车时出现装不上、间隙不合理的问题。
