摩托车发动机齿轮式机油泵结构设计

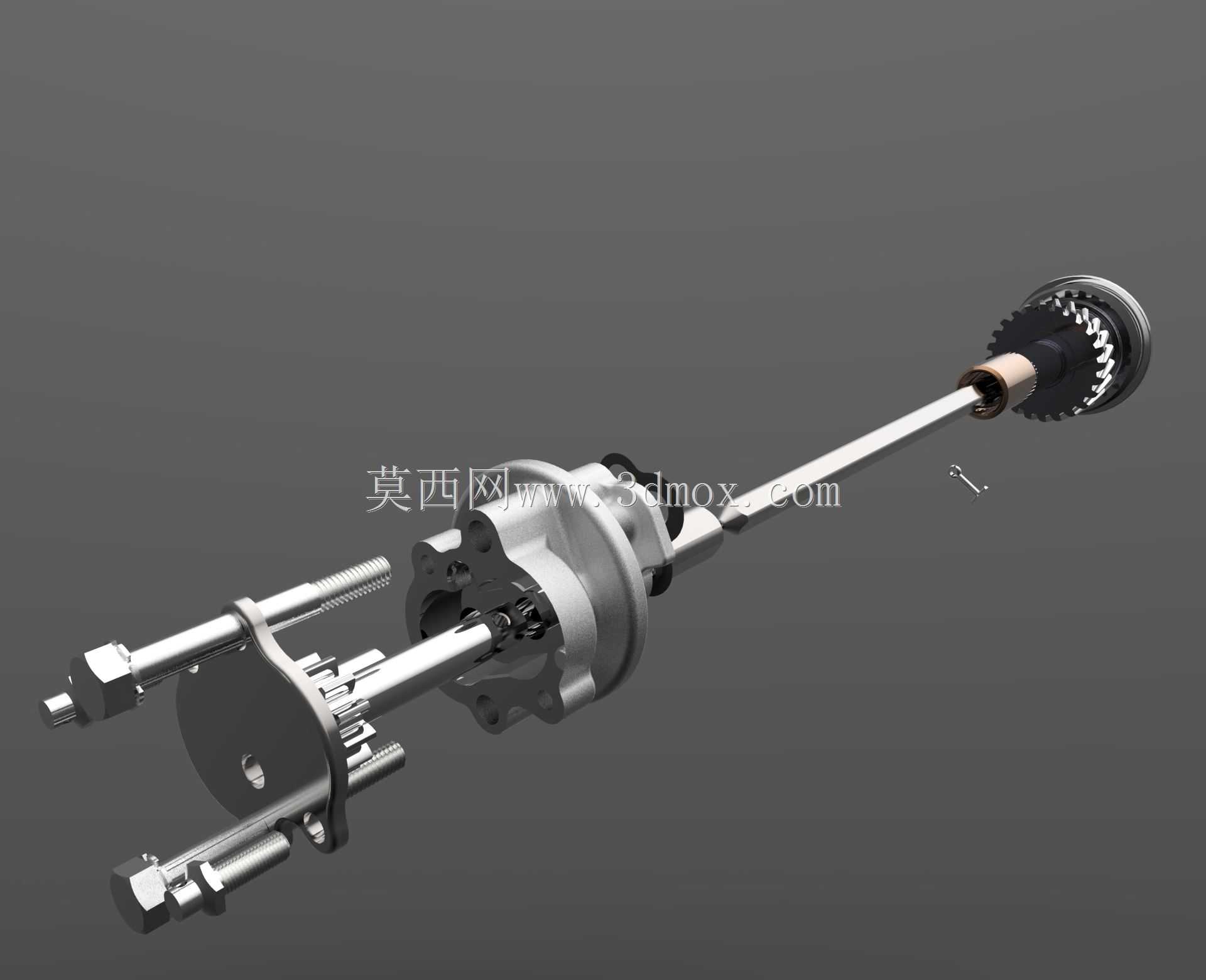

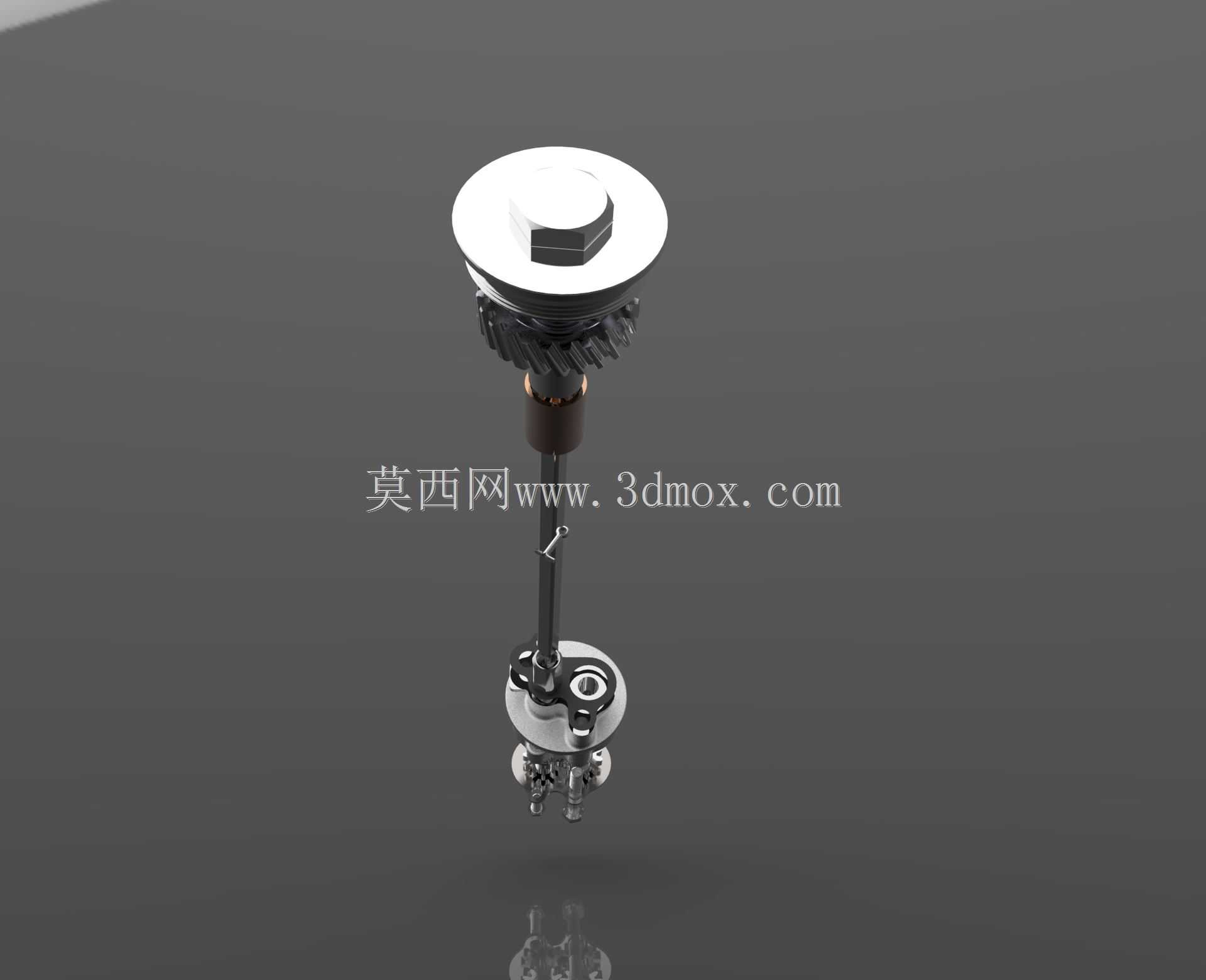

在摩托车动力系统的润滑回路设计中，机油泵是保障整机运行可靠性的核心部件，这款适配湿式油底壳机型的齿轮式机油泵，完全围绕M72系列摩托发动机的润滑需求完成结构设计。不同于外置安装的机油供给部件，该泵体整体嵌入发动机油底壳内部，安装时需匹配油底壳底板的预留吸油口位置，泵体底部的吸油腔与底板吸入口完全对齐，周边预留的安装孔位可直接通过螺栓固定在油底壳内侧的加强筋凸台上，不会与油底壳内的挡油板、机油集滤器产生安装干涉，整体轴向尺寸控制在适配曲轴箱下部预留空间的范围内，径向轮廓避开了曲轴平衡块的旋转扫掠区域，无需额外改动原有发动机的下部壳体结构即可完成装配。

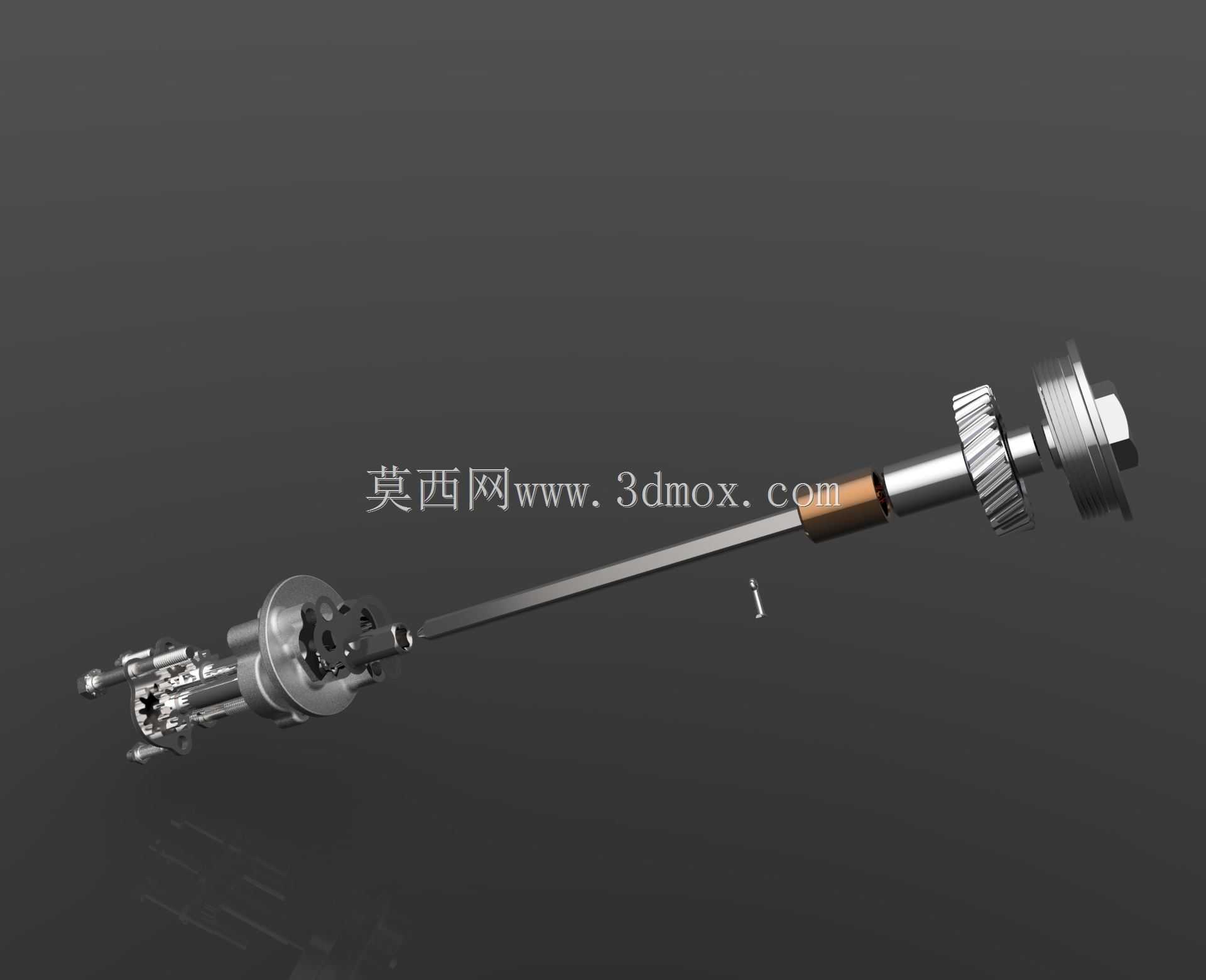

该泵采用凸轮轴齿轮直接驱动的传动方案，泵轴输入端的从动齿轮与凸轮轴上的驱动齿轮保持精准的啮合间隙，传动比匹配发动机不同转速下的机油供给需求，省去了额外的传动链条或中间惰轮结构，既减少了传动环节的功率损耗，也降低了润滑系统的故障点。泵体内部的一对啮合齿轮是核心做功部件，齿轮端面与泵盖之间的间隙控制在极小的公差范围内，避免机油内泄漏影响泵油效率，齿轮齿形经过优化，在啮合过程中可以形成连续变化的密闭容腔，随着齿轮转动，吸油腔侧容腔增大产生负压，将油底壳内的机油通过底板吸入口吸入泵内，再通过压油腔侧容腔的缩小将机油加压后输送到发动机主油道，为曲轴轴承、凸轮轴摩擦副、活塞冷却喷嘴等部位提供压力润滑。

在实际工况适配中，该泵的流量特性完全匹配该款摩托发动机的热负荷需求，怠速工况下即可建立足够的机油压力，避免冷启动阶段的摩擦副干磨，高转速工况下的泄压结构可将主油道压力稳定在设计区间，防止过高的机油压力冲坏密封件或造成机油过度消耗。泵轴与泵体之间的密封结构采用适配机油介质的密封件，可长期耐受机油浸泡与温度交变，不会出现机油渗漏问题。整个泵的结构集成度较高，没有多余的外置管路，所有油道均集成在泵体与发动机壳体的结合面上，减少了管路接头的泄漏风险，在维修拆解时，只需拆下油底壳即可完成泵体的拆装维护，无需拆解发动机上部的缸盖、缸体部件，大幅降低了售后维护的操作难度。从建模细节来看，所有配合面的公差、齿轮的啮合参数、安装孔的位置度都完全按照实际加工要求设定，可直接用于后续的工程图转化与样件试制，也可作为同类型湿式油底壳发动机润滑系统设计的参考案例，帮助设计人员快速理解齿轮式机油泵在摩托动力单元中的布置逻辑与结构要点。
