一公斤负载相扑竞技移动机器人结构

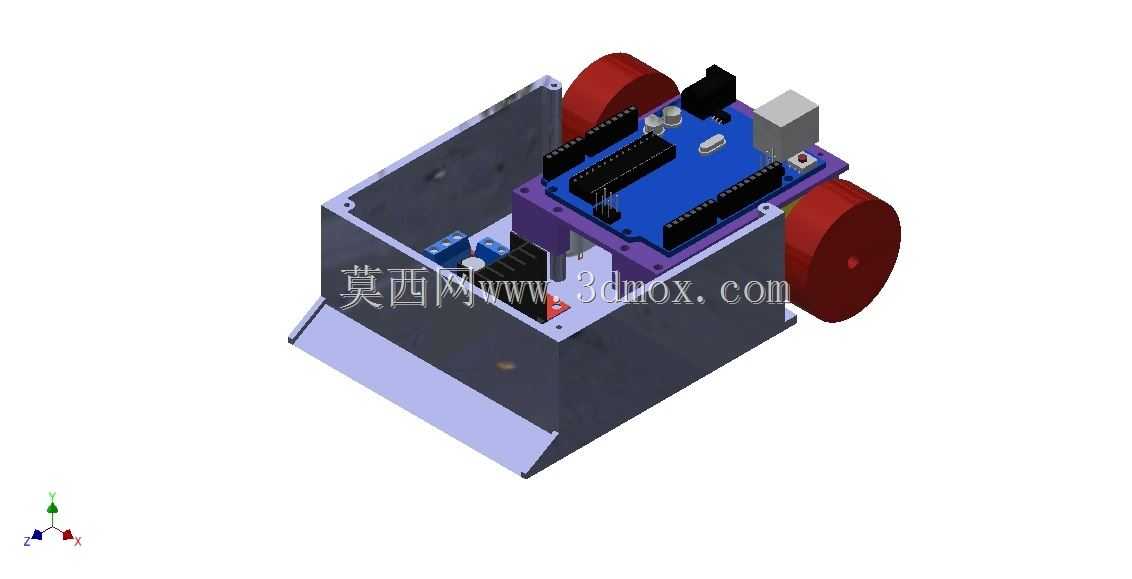

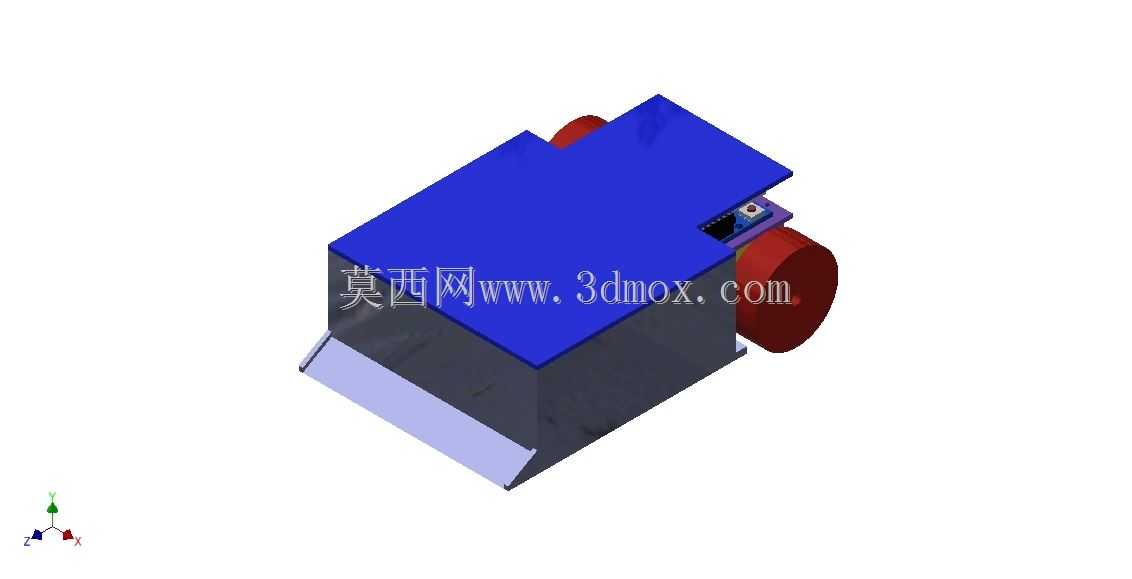

这款轮式移动结构主要面向机器人竞技赛事中的相扑对抗场景设计，额定承载能力为一公斤，整体采用开放式框架布局，核心控制板居中布置在结构上层，两侧直接驱动大直径红色滚轮，前部设置倾斜的推铲结构，用于对抗过程中接触并推送对手。设计阶段优先考虑了重心控制逻辑，将重量较大的驱动轮、电池模块尽量贴近底盘底部布置，控制板架高安装既避免了运行过程中线路与运动部件干涉，也预留了传感器、拓展模块的接线空间，整体重心落在两轮轴线靠前位置，保证前进推挤时的下压力充足，不会出现推铲上翘的情况。从安装边界来看，整体外轮廓方正，两侧轮缘突出主体框架，保证运行时的轮距足够，转向过程中不会出现侧翻风险，前部推铲下缘贴近地面，间隙控制在毫米级，避免对抗时被对手从下方楔入抬升。框架主体采用槽型拼接结构，侧壁预留了多个安装孔位，可根据赛事规则调整配重块位置，也可拓展安装红外对射、边缘检测等传感器，适配不同赛场的识别需求。驱动轮直接与减速电机输出轴连接，省去了额外传动结构，既降低了整体重量，也减少了传动间隙带来的动力损耗，推挤作业时动力传递更直接。上层控制板的安装座做了绝缘隔离设计，避免金属框架与电路板引脚接触造成短路，接线区域预留了足够的走线空间，电源、信号线路可沿框架内侧的线槽布置，不会被运动部件剐蹭。实际应用中，这类结构除了竞技场景外，也可改装为小型物料转运载体，在平整的室内桌面场景下完成轻量物件的短距离输送，前部推铲可更换为夹爪、托板等不同执行端，适配不同作业需求。结构设计时充分考虑了3D打印的工艺特性，所有零件均采用无支撑打印角度设计，壁厚均匀，打印完成后仅需去除少量毛刺即可完成装配，拼接位置采用定位凸台设计，装配时无需额外工装即可快速对准，降低了组装难度。
