双螺杆平行夹持工装结构设计

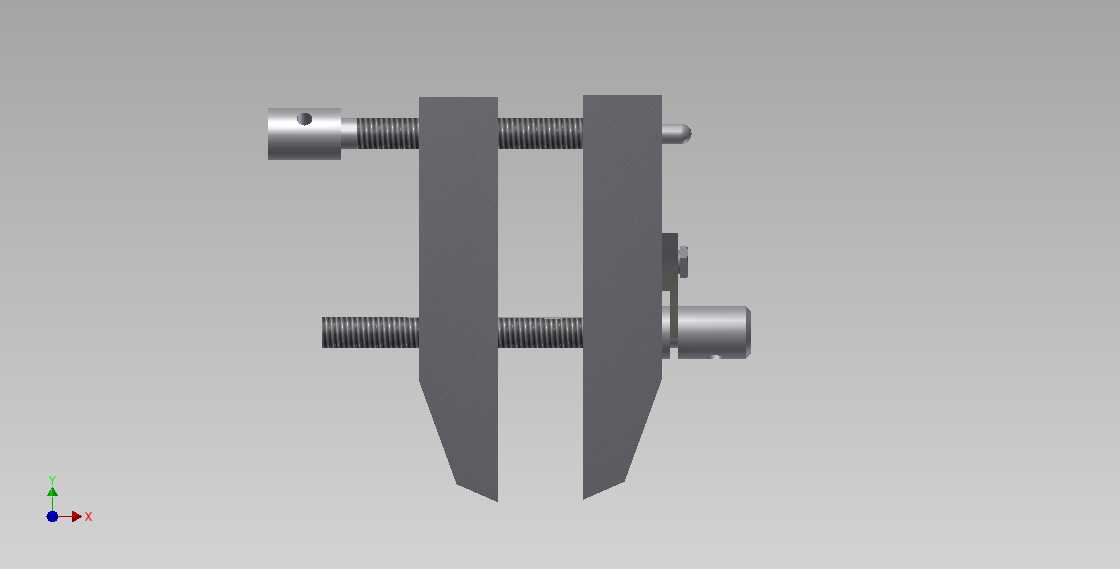

　　在小型零件精密加工、教学实训装夹、维修工位临时固定这类场景里，手动平行夹持工具的使用频率远高于大型液压或气动夹具，这类场景不需要极大的夹紧力，但对夹持的平行度、操作便捷性、装夹边界的适配性有明确要求。这款双螺杆结构的夹持装置，采用两根平行布置的传动螺杆带动活动钳身移动，区别于传统单螺杆虎钳的单受力点结构，双螺杆的传动布局能让活动钳身在全程移动过程中保持与固定钳身的平行度，不会出现单螺杆驱动时常见的钳身偏摆、夹持面贴合不严的问题，尤其适合夹持长度方向尺寸较大的薄型工件，能避免工件装夹后出现翘曲、局部受力变形的情况。

　　从结构设计逻辑来看，两根螺杆分别布置在钳身的上下两端，螺杆端部设置了滚花旋钮，不需要额外配套扳手就能手动操作，旋钮的直径经过适配，手动旋转时的力臂长度刚好能让操作人员施加足够的夹紧力，又不会因为力臂过长导致夹紧力过载夹伤软质工件表面。钳身的夹持面采用平直刃口设计，下端做了收窄处理，能够伸入狭窄的装配空间内完成工件固定，比如在设备内部进行小零件钻孔、打磨作业时，普通虎钳因为钳身厚度过大无法伸入作业位置，这款收窄式的钳身设计就能适配这类受限空间的装夹需求。

　　安装边界方面，整个夹持装置没有额外的固定底座，属于便携式手动夹持工具，整体外形呈长条形，两根螺杆的伸出端做了圆角处理，不会在操作过程中剐蹭操作人员手部或工件表面。固定钳身与活动钳身的导向完全依靠两根平行螺杆实现，不需要额外加装导轨结构，大幅简化了整体零件数量，日常维护只需要定期在螺杆螺纹处涂抹润滑脂就能保证传动顺畅，不会出现卡滞、咬死的情况。钳身的材质选用常规中碳钢制作，夹持面不需要额外做齿纹处理，依靠平面接触的静摩擦力完成工件固定，不会在工件表面留下压痕，适合夹持表面质量要求较高的有色金属件、塑料件或者已经完成精加工的零件。

　　实际使用过程中，双螺杆的结构还能实现非平行面的特殊装夹需求，当需要夹持带有一定斜度的异形工件时，可以分别调整两根螺杆的进给量，让活动钳身倾斜一定角度，完全贴合工件的被夹持表面，这是普通单螺杆平行虎钳无法实现的功能。在教学实训场景中，这款夹具的结构完全外露，没有封闭的箱体结构，能够让学习者直观看到螺纹传动、平行导向的机械原理，也可以作为机械原理课程的拆装实训对象，所有零件都可以完全拆解，方便理解每个结构件的作用。在小型维修工位上，这款夹具可以直接放置在工作台面上使用，不需要通过螺栓固定在台面上，需要转移作业位置时可以随时拿起移动，适配流动维修、户外临时作业的装夹需求。

　　从受力角度分析，双螺杆的布局让夹紧力的作用点分布在钳身的上下两端，夹持工件时的受力更加均匀，当对夹持的工件进行锉削、小扭矩钻孔作业时，工件不会因为单侧受力出现转动、移位的情况，钳身的厚度经过优化，在保证足够结构刚度的前提下尽可能缩小了整体体积，不会占用过多的工作台操作空间。螺杆的螺纹选用普通公制粗牙螺纹，传动效率适中，既不会因为螺纹导程过大导致微调精度不足，也不会因为导程过小导致夹紧行程过长影响操作效率，整个钳身的最大张开距离能够覆盖日常小型零件的装夹尺寸范围，完全满足常规手工加工、装配、维修作业的装夹需求。
