带圆弧缺口斜切面异形支撑块结构设计

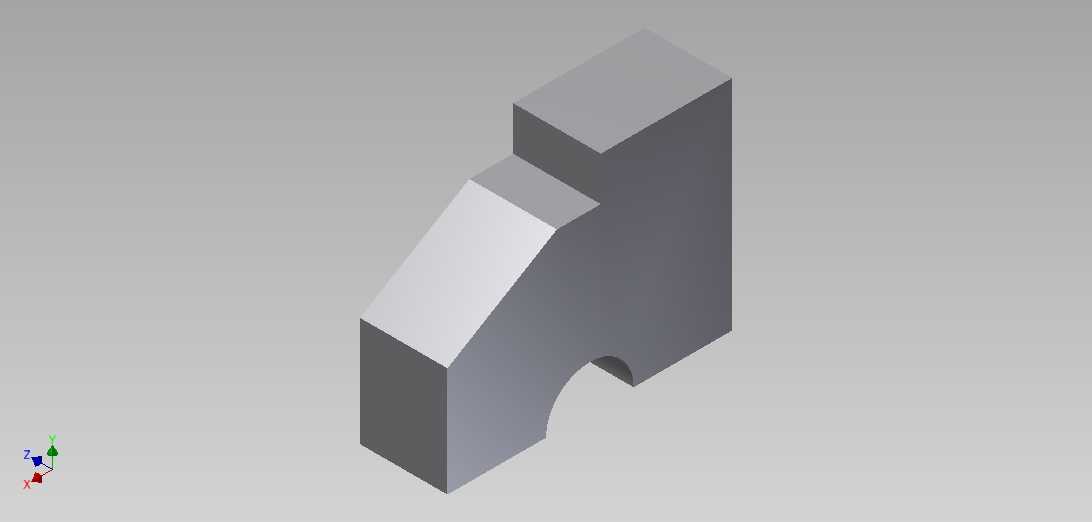

　　这类带圆弧缺口与斜切面的异形支撑块，多应用在小型工装夹具的定位工位、非标自动化设备的侧向支撑单元，以及教学实训类的机加工实操考核场景中，作为基础结构承载件承担工件定位、侧向抵靠、辅助支撑的功能，避免装夹过程中工件出现位移或形变。从结构设计逻辑来看，零件整体采用长方体为基础基体，在基体一侧加工出内凹圆弧缺口，该缺口主要用于适配圆柱类工件的外圆面，实现径向定位，圆弧半径需与配套工件的外圆半径保持公差范围内的匹配，通常取H7/g6的间隙配合等级，既保证工件能顺利放入定位位，又不会出现过大的定位间隙影响装夹精度。基体上部的斜切面设计，主要是为了避让相邻工位的运动部件，避免设备运行过程中出现结构干涉，斜切面的倾斜角度经过尺寸链核算，

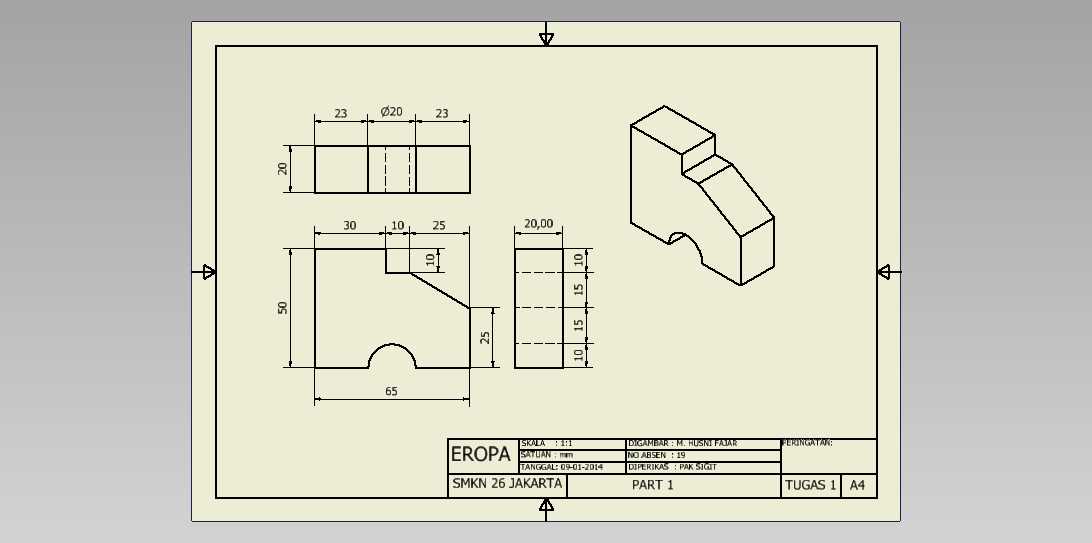

　　保证相邻运动件在全行程范围内与该支撑块保留至少2mm的安全间隙，同时斜切面的加工采用铣削一次成型，减少二次装夹带来的形位公差。从尺寸标注逻辑来看，零件总长度为65mm，总高度为50mm，上部凸台部分总宽度为46mm，分为三段等宽23mm的结构，中间段加工有直径20mm的通孔，该通孔用于穿装固定螺栓，将支撑块锁紧在安装基板上，通孔的位置度公差控制在0.1mm以内，保证安装后支撑面的位置精度。零件侧部的台阶结构，高度方向分为15mm、15mm、10mm三个层级，宽度方向预留10mm的定位止口，该止口可与安装基板上的定位槽配合，实现快速安装定位，减少装配时的调整时间。下部的圆弧缺口弦高为7mm，圆弧中心与零件底面的垂直距离为25mm，

　　保证圆柱工件放置后，中心高度与配套加工工位的作业中心高度一致，无需额外调整工装高度。零件右上角的9mm倒角结构，一方面是去除加工毛刺避免装配时划伤操作人员，另一方面是为工件取放提供导向，减少工件与支撑块的磕碰概率。在实际加工过程中，该零件可采用方料毛坯通过铣床加工完成，先铣削六面保证基础尺寸精度，再加工上部凸台与斜切面，随后铣削侧部台阶与下部圆弧缺口，最后钻孔完成通孔加工，所有锐边倒钝处理，表面粗糙度控制在Ra3.2即可满足常规使用场景的需求，若用于高精度定位场景，可将支撑面与定位圆弧面的粗糙度提升至Ra1.6，同时进行表面发黑处理提升防锈能力。这类异形支撑块的设计核心是在满足功能需求的前提下尽可能简化加工工艺，

　　避免出现复杂曲面或特殊加工要求的结构，降低单件加工成本，同时通过合理的尺寸公差分配，保证零件的互换性，在磨损后可直接更换无需重新调整工装参数。在安装边界方面，零件底部为全平面结构，可直接贴合在平整的安装基板上，固定螺栓采用M18规格即可满足锁紧需求，安装时需保证支撑块的定位面与工件进给方向垂直，偏差不超过0.05mm，避免定位时出现侧向分力影响装夹稳定性。
