F型凸台结构机械连接构件

　　该F型凸台结构构件主要应用于工业设备机架内部的辅助支撑与定位场景，常见于自动化生产线侧边的导向组件安装、小型工装夹具的侧向承载部位，也可作为检测设备内部传感器安装的基准支撑座使用，在中小型输送线的侧边挡停机构、电子组装设备的工位定位模块中都能见到这类结构的实际应用。从实际使用场景来看，这类构件不需要承担大吨位的重载载荷，更多是承担侧向的定位抵靠、小型功能件的安装承载作用，日常工况下承受的载荷多为间歇性的接触力，载荷方向多垂直于构件的主安装面，对构件的安装平面度、凸台的位置公差有较高要求。

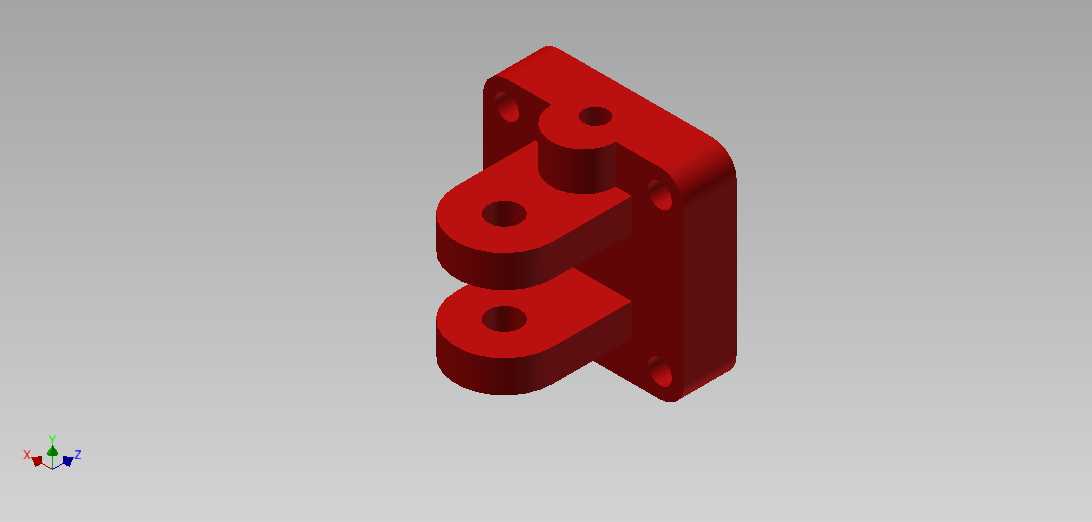

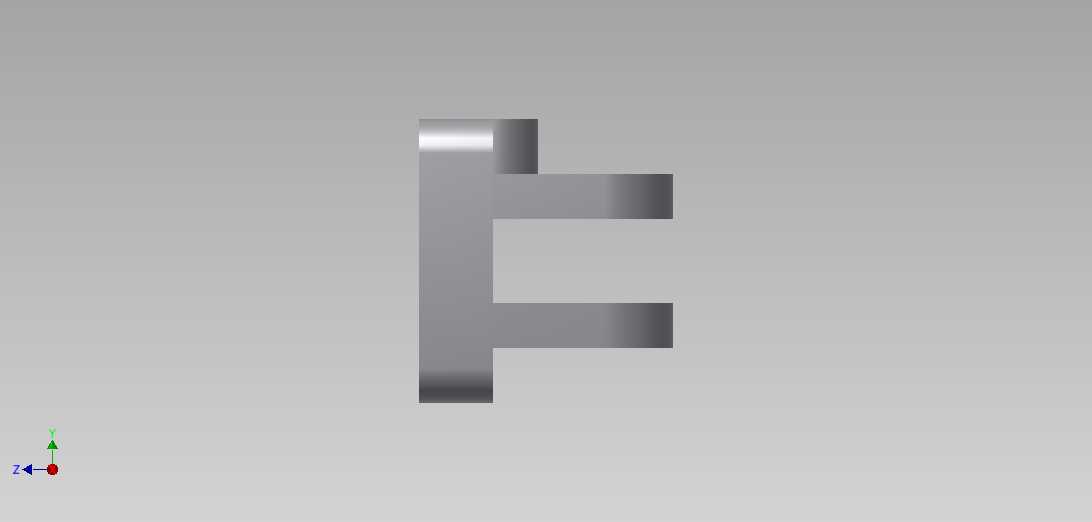

　　从结构设计思路来看，整体采用一体化铣削成型的结构方案，主体为竖直布置的矩形主支撑臂，在主臂单侧延伸出两个平行的水平凸台，两个凸台的间距根据常规安装的功能件厚度预留了足够的装配间隙，凸台端面均做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员或是刮损配套安装的零件表面。主支撑臂的背部为完整的平面结构，设计时预留了对应的安装孔位布局空间，可根据实际安装需求加工沉头孔或是螺纹孔，直接通过螺栓固定在设备的机架立板上，不需要额外设计转接件，减少装配环节的零件数量。

　　在功能特性层面，两个水平凸台的端面为主要的工作面，既可以作为定位面抵靠待定位的工件，也可以在凸台上加工安装孔用于固定小型的导向条、检测开关支架这类轻型零件。主支撑臂的厚度经过受力核算，在承受常规500N以内的侧向抵靠力时不会发生明显的形变，凸台与主臂的连接位置做了微小的圆角过渡，避免应力集中导致长期受载后出现断裂问题。构件的整体材质默认采用常用的45号钢，表面可根据使用场景做发黑或是镀锌处理，提升防锈能力，若用于有耐腐蚀要求的工况，也可更换为304不锈钢材质加工，结构本身不需要做额外的调整。

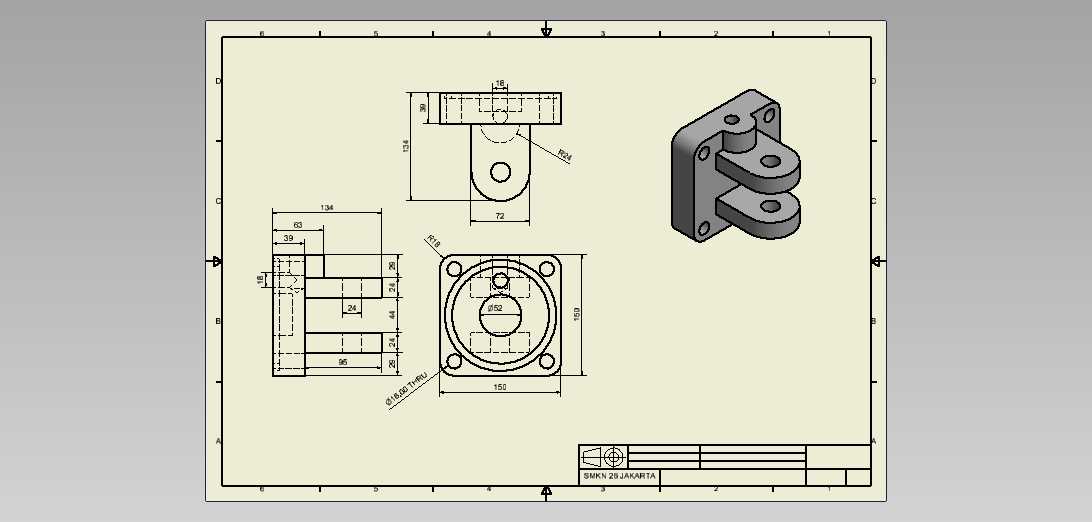

　　关于外形尺寸与安装边界，这类构件的主支撑臂高度根据常规安装空间设计为适配100-150mm安装区间的尺寸，两个水平凸台的伸出长度控制在30-50mm区间，既保证足够的安装接触面积，也不会因为伸出过长导致受力时出现挠度变形。安装时需要注意主支撑臂的安装平面平面度公差应控制在0.05mm以内，避免安装后构件出现倾斜，导致凸台工作面的位置度超差，影响定位或是安装精度。两个凸台的平行度公差设计为0.03mm，保证安装在凸台上的零件不会出现偏斜，若用于高精度定位场景，可在加工后对凸台工作面进行精磨处理，进一步提升表面精度与平行度。

　　在实际建模过程中，这类结构需要重点关注凸台与主臂连接位置的特征处理，不能直接采用直角连接，必须添加过渡圆角，即使是小尺寸的R2圆角也能大幅降低应力集中系数，提升构件的疲劳寿命。同时建模时需要注意各边的倒角特征不能遗漏，尤其是外露的锐边，不仅是装配安全的要求，也能避免零件在热处理或是表面处理过程中出现锐边磕碰崩损的问题。对于安装孔的位置，建模时可先预留孔位的基准标记，不需要直接做出固定尺寸的孔特征，方便后续根据不同的安装场景调整孔的大小与位置，提升模型的复用性。这类结构看似简单，但是在实际设备中应用十分广泛，建模时严格按照公差要求控制各特征的位置尺寸，才能保证后续加工出的零件能够直接装配使用，不需要二次修配。
