带光伏板的户外休憩遮阳棚结构设计

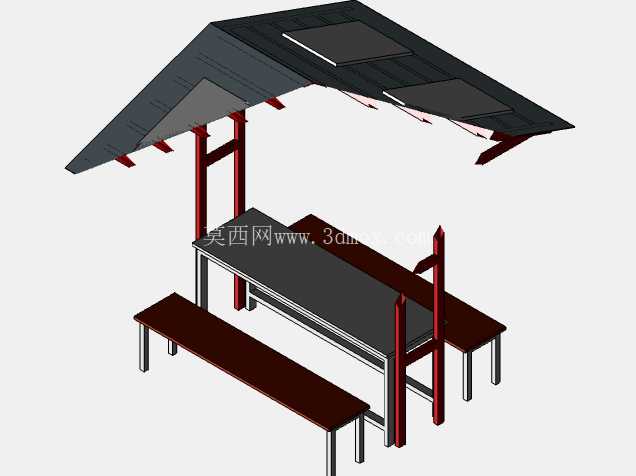

　　这款户外休憩遮阳棚的设计，首先锚定的是城郊步道、乡村公共活动区、厂区户外休息区这类半开放公共空间的使用需求，这类场景往往没有连贯的建筑遮蔽，同时存在零散的小型用电需求，比如给手机充电、接入夜间低功率照明、小型驱蚊设备供电，因此在传统遮阳棚的基础上整合了分布式光伏铺设结构，不需要额外架设供电线路就能实现低功耗电能自给。从结构受力逻辑来看，整体采用单立柱悬挑支撑方案，区别于常规四角落地的棚架结构，单立柱设置在棚体靠近后侧的居中位置，底部通过膨胀螺栓与硬化混凝土地面固定，安装边界只需要预留1.2米见方的硬化基础区域即可，不需要大面积开挖地面，对场地的破坏程度极低，适配已经完成地面铺装的建成区域改造需求。

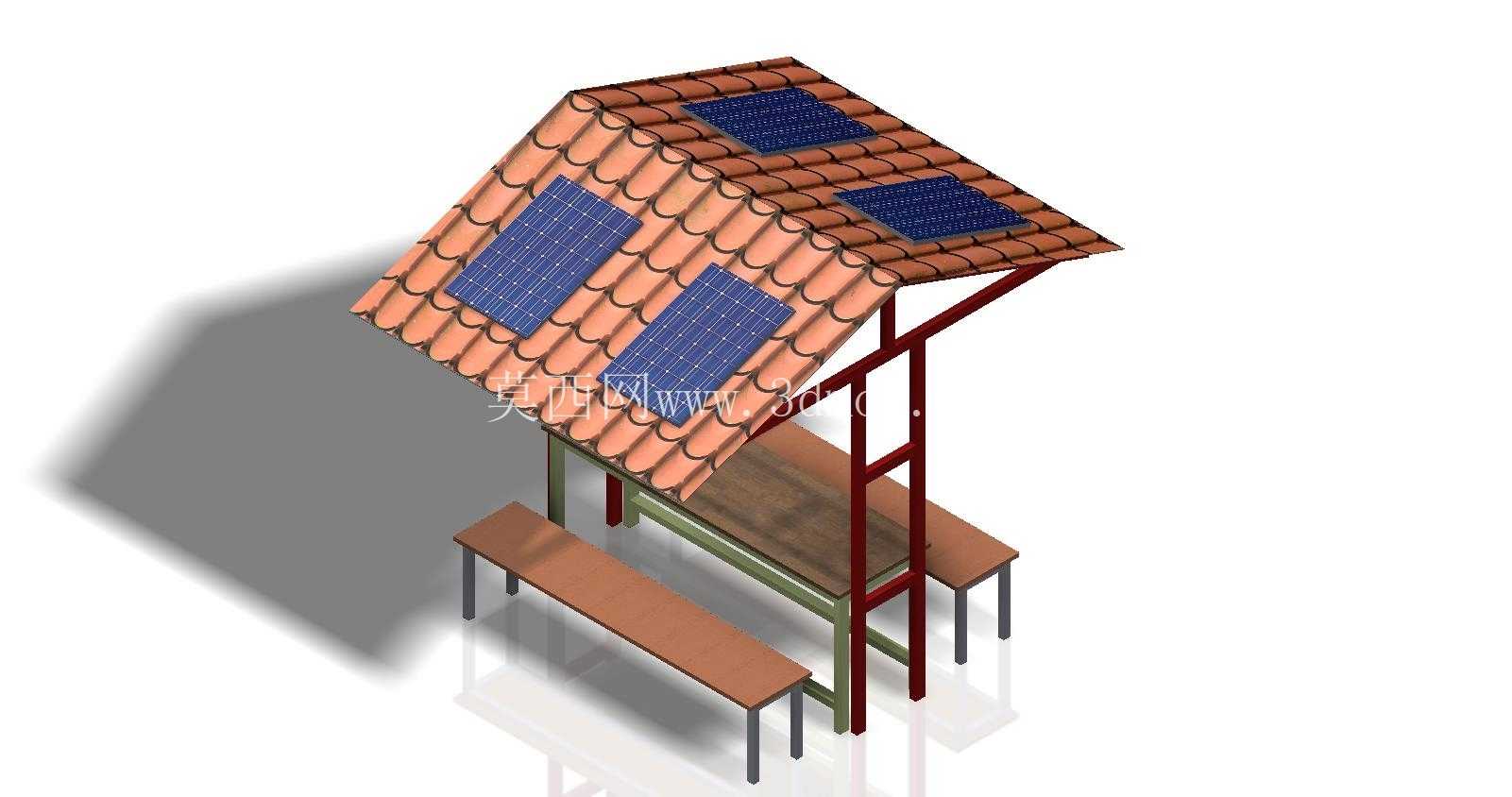

　　棚顶的坡面采用双坡小角度倾斜设计，倾斜角度控制在18度，既匹配大部分中低纬度地区的光伏板最佳受光倾角，也能保证雨季屋面排水顺畅，不会在瓦面积水渗漏；屋面铺设的陶瓦采用搭接式安装结构，光伏板嵌入瓦面预留的安装位，和瓦面保持同一倾斜角度，光伏板的边框和瓦面交接处做了折边挡水结构，避免雨水顺着板缝渗入棚内。棚架下方的休憩区域设置了两张长条坐凳，坐凳采用钢框架加实木面板的结构，坐面高度设置为45厘米，宽度35厘米，单张坐凳长度1.8米，两张坐凳沿棚体左右两侧对称布置，中间预留80厘米宽的通行空间，同时棚架下方居中设置了一张固定长条桌，桌面高度75厘米，刚好满足日常放置物品、临时伏案记录的使用需求，整体可同时容纳6-8人落座休息。从结构选材的角度考虑，主支撑立柱采用80804mm的矩形方钢，表面做红棕色户外粉末喷涂处理，耐候性可以满足户外10年以上的使用要求，不会轻易出现锈蚀掉漆的问题；棚顶的承重檩条采用40603mm的矩形方钢，间距设置为40厘米，刚好匹配陶瓦的搭接尺寸，同时能承受光伏板的重量以及当地基本风压下的风载荷，不会出现檩条变形的问题。光伏板的布线顺着棚顶檩条的内侧空腔隐藏布置，顺着主立柱内部的走线腔引到立柱下部的密封接线盒内，接线盒预留USB输出接口和低压照明接线端子，不需要额外布设明线，整体外观整洁，也避免线路长期暴露在户外出现老化破损的问题。

　　坐凳的支撑腿采用30302mm的方钢，每个凳腿底部设置可调高度的橡胶脚垫，可以适应安装地面轻微的不平整，不需要额外做地面找平就能保证坐凳放置平稳，脚垫的橡胶材质也能避免金属凳腿和铺装地面直接接触，防止刮花地面铺装层。在设计过程中特意规避了常规悬挑棚架容易出现的前倾失稳问题，主立柱向棚体后侧延伸出1.2米的配重安装段，安装时可以在配重段上方浇筑混凝土配重块，或者通过斜向支撑和后侧的硬化墙体连接，即使在大风天气下也不会出现棚体倾覆的风险；棚顶的外挑长度从立柱位置向前延伸2.2米，向后延伸0.8米，整体遮阳覆盖面积达到7.2平方米，正午太阳高度角最高的时候，能完全覆盖下方的坐凳和桌面区域，不会出现阳光直射落座区域的问题。

　　屋面陶瓦采用和传统民居一致的橙红色陶土瓦，视觉上和周边乡村、城郊的环境风格协调，不会显得过于突兀，光伏板的深蓝色和瓦面的橙红色形成柔和的色彩对比，也不会破坏整体的视觉协调性。整个结构的安装不需要大型吊装设备，所有构件都可以拆解为长度不超过2.5米的分段，通过普通货运车辆就能运输到现场，两名安装工人借助常规手动工具就能在半天内完成整体组装，安装效率很高，适配零散分布的小型公共休息点的建设需求，不需要大规模的施工组织。在细节处理上，所有钢结构的焊接位置都做了打磨抛光和防锈补漆处理，不会出现尖锐的焊疤毛刺，避免使用过程中剐蹭衣物或者划伤皮肤；桌面和坐凳的实木面板都做了三遍户外防腐木油涂刷，能抵御户外雨淋和紫外线照射，不会轻易出现开裂发霉的问题，日常维护只需要每隔两到三年重新涂刷一次木油即可，维护成本很低。
