法兰式多凸台连接支座结构设计

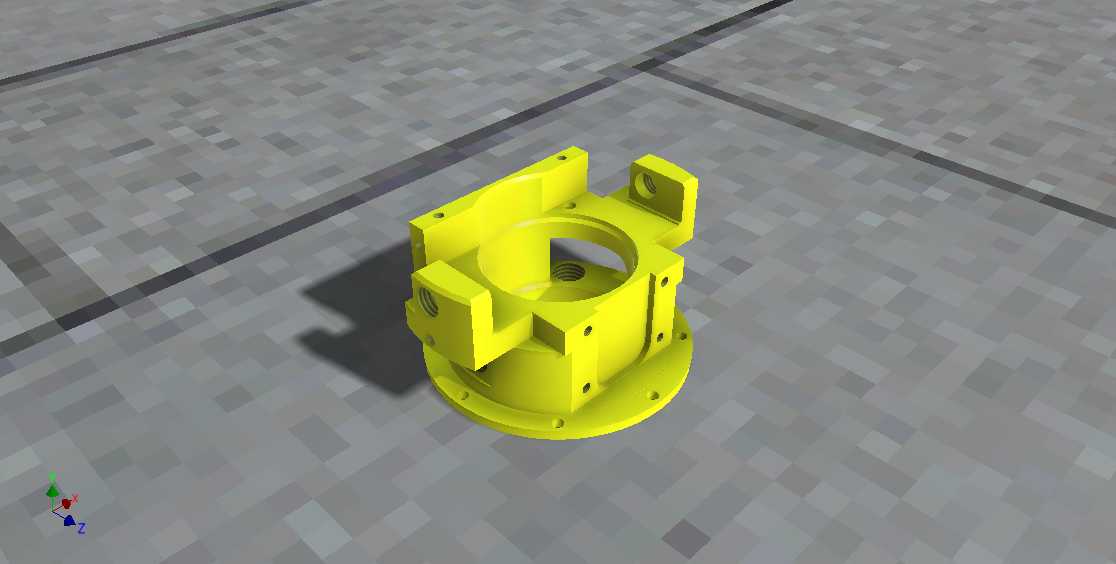

　　在工业传动、流体输送以及重型设备的机架连接环节，这类带法兰底座的多凸台连接支座是应用频次极高的承载构件，日常在泵组与管路的对接、小型动力头的机架固定、回转机构的基座衔接场景中都能见到它的身影。从结构功能来看，底部的圆形法兰盘是整个构件的安装基准面，法兰上均匀分布的沉头安装孔可配合螺栓将整个支座牢牢固定在设备机架或者预埋安装板上，法兰端面的平面度公差需要控制在0.05mm以内，才能保证安装后支座整体的垂直度，避免上部连接的部件出现偏载磨损。

　　支座主体的筒状内腔是核心的功能避让空间，不同应用场景下这个内腔可以穿过传动轴、输送管路或者布设线缆，筒壁的厚度根据承载等级做了差异化设计，靠近法兰底座的位置壁厚做了加厚过渡，避免长期受载后根部出现应力断裂，筒壁上预留的多个径向通孔既可以作为定位销的安装孔，也能在需要的时候拧入紧定螺钉，对穿过内腔的部件做周向固定，防止运行过程中出现窜动。

　　筒身外侧延伸出的四个带孔凸台是外部构件的连接接口，每个凸台的安装孔轴线都做了同轴度校验，不同凸台的孔位高度差控制在0.1mm范围内，保证外接的连杆、支架或者传感器安装座能够精准对位，不需要现场额外修配。凸台与筒身的衔接位置做了圆角过渡处理，避免铸造或者机加工过程中出现应力集中，在承受交变载荷的时候不会从衔接位置萌生裂纹。

　　做这类构件的三维设计时，首先要确定安装边界的尺寸约束，底部法兰的外径要匹配安装位置的预留空间，法兰上的安装孔孔距要和通用安装标准对齐，减少现场改孔的工作量；其次要根据实际承载的重量、振动频率计算筒身和凸台的壁厚，不能盲目追求轻量化导致结构强度不足，也不能过度加厚造成材料浪费。设计过程中要优先考虑加工工艺性，所有的安装孔都要设计成通孔方便钻削加工，法兰端面和凸台端面要预留足够的机加工余量，铸造毛坯的拔模斜度控制在1-3度之间，方便脱模。

　　实际选型使用的时候，要先确认支座的中心高是否匹配对接部件的高度差，凸台的孔位方向是否和外接构件的安装角度匹配，如果有特殊的角度需求，可以在基础模型上调整凸台的周向位置，不需要重新设计整体结构。这类支座通常采用铸钢或者高强度铸铁加工成型，表面做喷漆或者氧化处理，在潮湿或者有腐蚀的工况下也可以选用不锈钢材质加工，适配不同的工业使用环境。在装配环节，法兰面安装的时候要加薄铜片或者密封垫片调整水平度，凸台连接螺栓要按照对角顺序拧紧，避免局部受力过大导致凸台断裂，日常维护的时候只需要定期检查连接螺栓的预紧力，不需要做额外的拆解保养，整体的可靠性非常高，能够在长期连续运行的工况下保持稳定的支撑和连接性能。
