多环万向支架式彩色陀螺仪结构设计

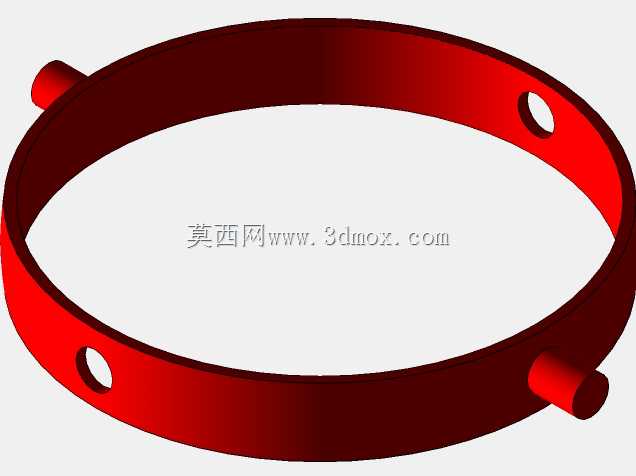

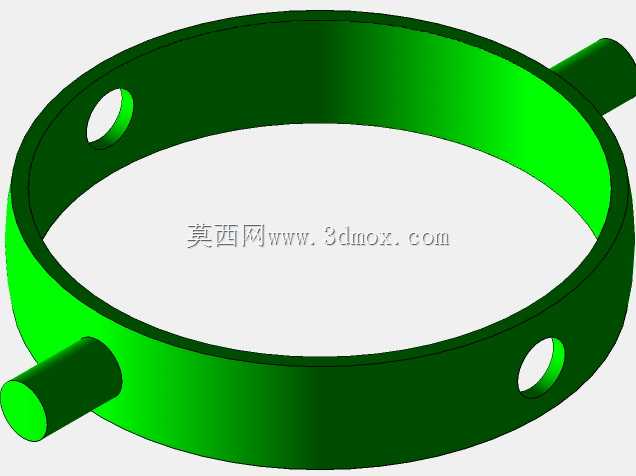

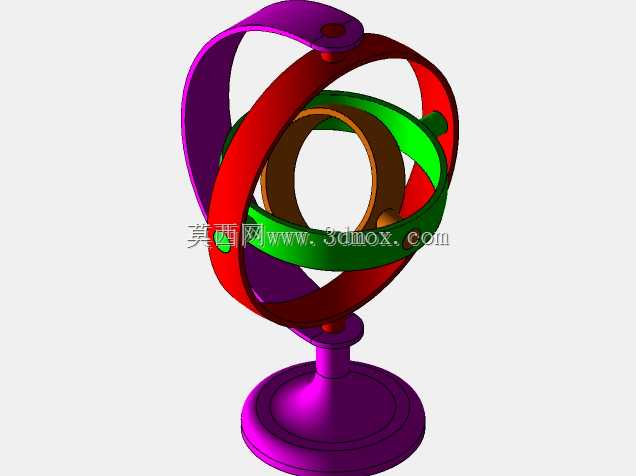

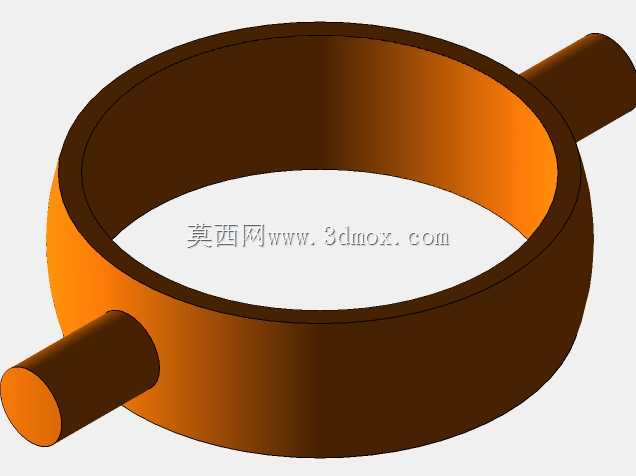

　　该陀螺仪采用经典的多环万向铰接结构设计，核心依托三个互相垂直的旋转自由度框架实现核心功能，最内侧环体用于承载配重转子，中间环与外侧环依次通过精密铰接副连接，最终固定于底部一体式支撑底座上，整套结构可在任意姿态下保持内侧转子的轴向指向稳定，是角动量守恒原理的具象化机械实现载体。从实际应用场景来看，这类结构既可以作为物理教学环节的演示教具，帮助学习者直观理解刚体转动、角动量守恒、进动与章动等力学概念，也可作为惯性导航系统核心敏感元件的原理验证原型，为航空航天、船舶、无人移动载具的姿态测量单元开发提供结构参考，部分简化版本也可作为创意机械摆件用于工业科普场景。设计过程中，各环体的铰接同轴度是核心控制指标，

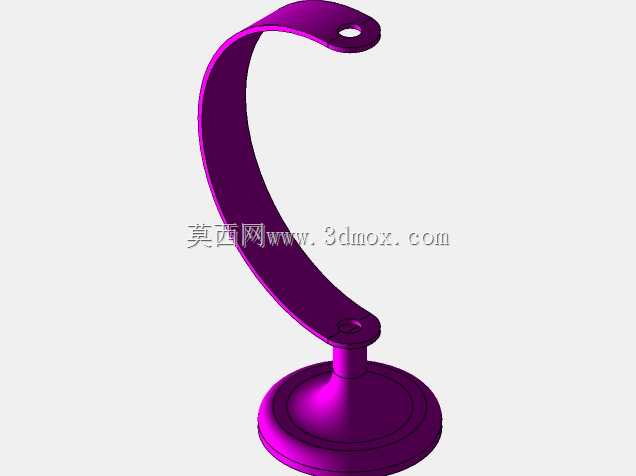

　　每一组旋转副的轴线都需要严格交于空间内的同一点，避免旋转过程中出现卡滞或额外的摩擦阻力矩，影响转子的定轴精度；环体截面采用等宽圆弧过渡设计，既保证了结构自身的抗弯刚度，也避免了相邻环体在大角度旋转时出现运动干涉，各环体的旋转角度限位通过环体端部的凸台结构实现，无需额外加装限位零件，简化了整体装配流程。底部支撑底座采用大直径圆盘式结构，与桌面的接触面积充足，可保证整套装置在演示进动动作时的整体稳定性，不会因重心偏移出现侧翻；底座与最外侧环体的连接柱采用锥面过渡结构，可有效分散环体旋转时传递到根部的弯矩，降低连接位置的应力集中风险。整套结构的各旋转副均采用间隙配合设计，装配时可在铰接位置添加少量润滑脂降低转动阻尼，保证转子获得初始角动量后，可长时间维持定轴旋转状态，清晰展示进动、章动等典型力学现象，不同环体采用差异化色彩区分，可让观察者快速识别各自由度的旋转方向与运动轨迹，降低原理理解的门槛。
