两用开口梅花扳手三维结构设计

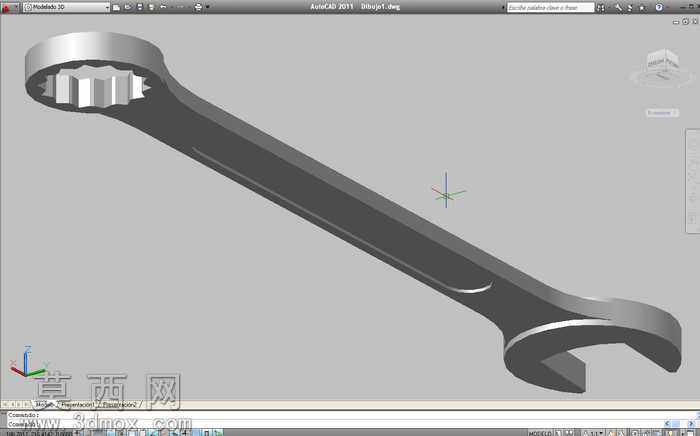

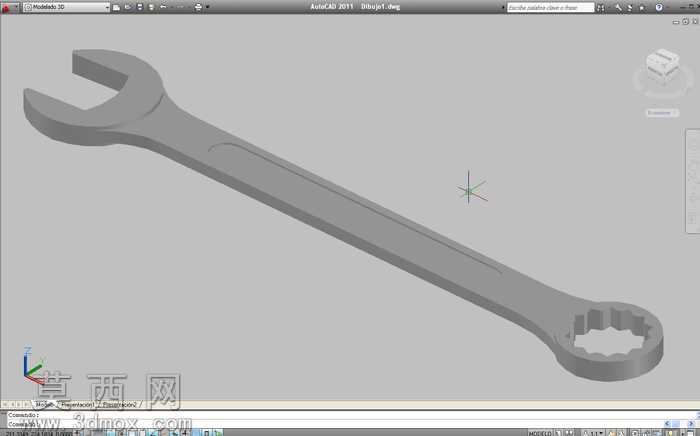

本作品为两用开口梅花扳手的三维建模设计，建模过程依托三维设计软件完成，整体建模遵循机械五金工具的实际生产尺寸规范，还原真实两用扳手的结构特征与功能形态。建模初期先梳理扳手的核心功能结构：一端为开口扳手头，适配大扭矩快速拧动作业场景，另一端为梅花扳手头，适配多角螺栓螺母的紧固防脱需求，中间为一体化成型的长手柄结构。建模时先绘制手柄的纵向轮廓草图，通过拉伸命令生成手柄基础实体，对手柄边缘做等半径圆角过渡处理，还原真实扳手的人体工学握持弧度，避免尖锐棱角带来的使用硌手问题，同时在手柄表面添加浅凹槽的防滑结构特征，提升握持时的摩擦力。开口扳手头部分，先根据对应螺栓的对边尺寸绘制开口轮廓，通过拉伸与手柄实体做布尔合并，对开口的受力接触面做加厚处理，模拟真实扳手的受力强化结构，同时对开口边缘做倒角处理，避免使用时刮伤工件表面。梅花扳手头部分，按照十二角梅花的标准齿形绘制内轮廓草图，拉伸生成梅花套结构，与手柄端部做平滑过渡连接，梅花头的外圈做圆弧收边处理，还原真实产品的圆润外观。材质设置上，整体赋予铬钒钢金属材质，调整金属材质的反射率与粗糙度参数，模拟锻造五金工具的哑光金属质感，对扳手的棱边部分做轻微的高光处理，还原金属加工后的边缘倒角反光效果。渲染阶段采用三点布光方案，主光源从侧上方照射，突出扳手的整体轮廓与结构起伏，补光弱化阴影区域的死黑问题，环境光添加轻微的环境反射，让金属材质的质感更加真实自然。整个建模过程严格遵循两用扳手的实际结构逻辑，所有尺寸比例符合手动五金工具的行业规范，既还原了产品的外观形态，也准确呈现了两端工作头的结构特征与手柄的力学设计思路，完整展现了两用扳手兼顾快速拧动与高扭矩紧固的功能特点。
