同轴式齿轮变速器三维结构设计模型

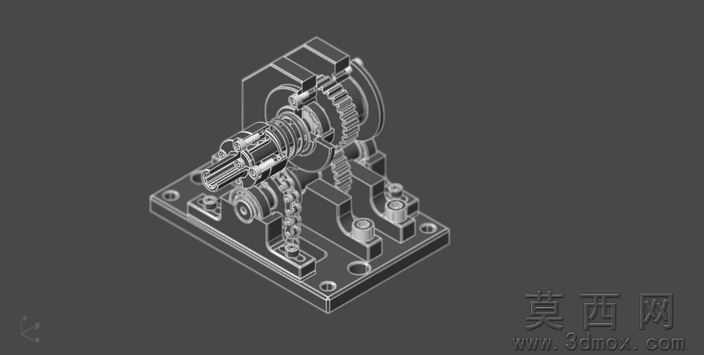

本变速器三维模型采用自顶向下的参数化建模流程搭建，首先完成整体传动方案的布局草图绘制，确定输入输出轴的中心距、各档位齿轮的分度圆参数与轴向排布位置，再依次完成轴类零件、传动齿轮、换挡机构、支撑基座、紧固件等所有零部件的独立建模，建模过程中全程关联全局参数，修改齿轮模数、轴径等核心参数时可同步更新所有关联零件尺寸，避免反复调整的冗余工作量。模型完成所有零件建模后按照实际装配约束完成总装，添加了齿轮啮合约束、轴的旋转自由度约束、换挡拨叉的滑动约束，可实现完整的传动动作模拟。

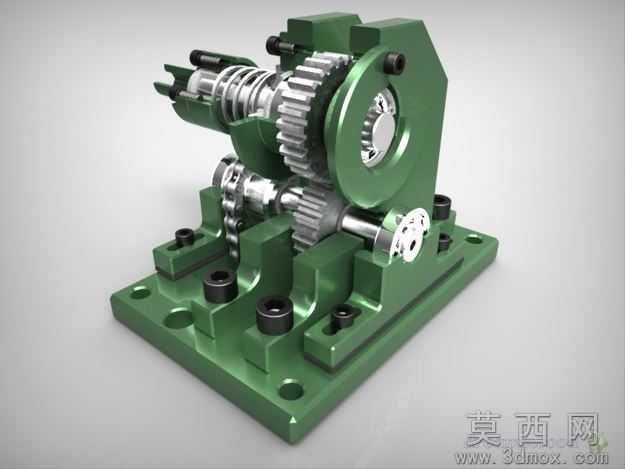

参数设计层面，模型匹配常规小功率动力传输场景，输入轴与输出轴采用同轴排布结构，搭配多组不同齿数比的圆柱直齿轮实现多档位转速切换，换挡机构采用弹簧顶销式定位结构，可保证换挡后齿轮啮合位置稳定，避免脱档问题；基座采用分体式蓝色支撑座设计，预留了标准安装孔位，所有紧固件均采用国标内六角圆柱头螺钉规格，弹簧参数匹配换挡所需的顶紧力要求，齿轮参数经过啮合校验，不存在根切、干涉等设计问题。

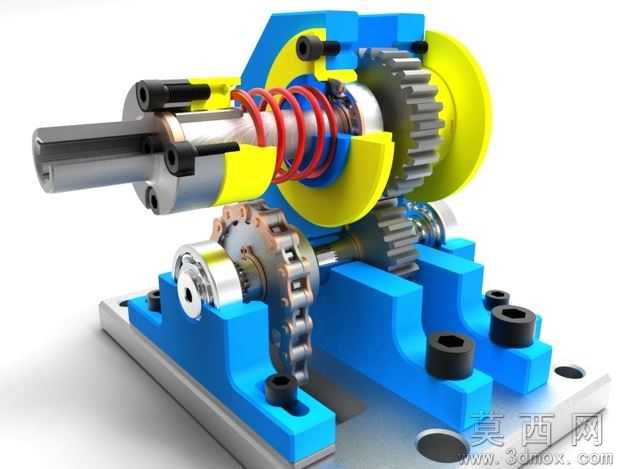

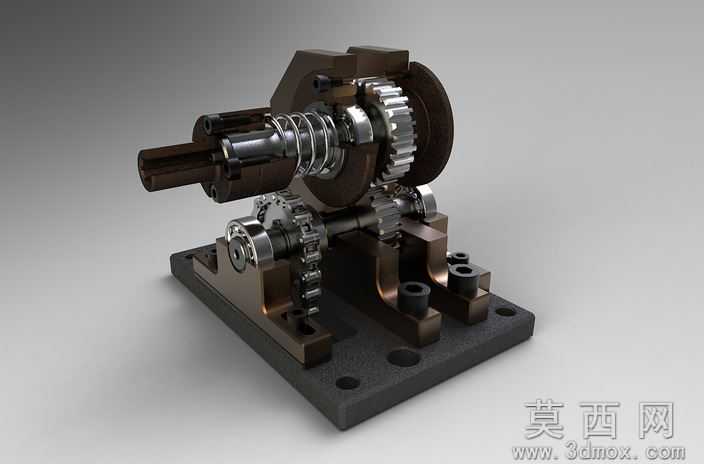

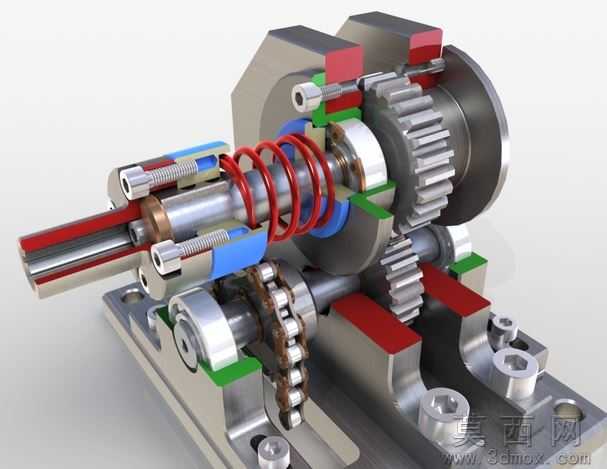

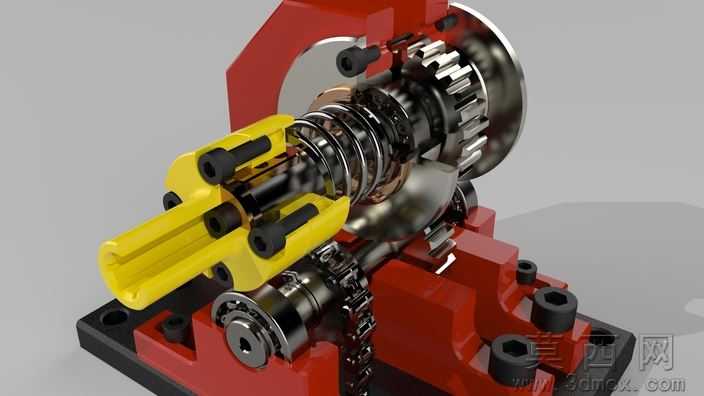

渲染材质方面，模型采用工业级渲染效果，支撑基座赋予蓝色哑光工程塑料材质，传动齿轮、传动轴赋予银灰色金属钢材质并添加细微磨砂质感，换挡弹簧赋予红色弹簧钢金属漆材质，端盖、紧固件赋予发黑处理的黑色金属材质，黄色护罩赋予亮面工程塑料材质，所有材质均添加了符合真实物理属性的粗糙度、反射率参数，渲染效果清晰展现各零部件的结构层次与外观特征。

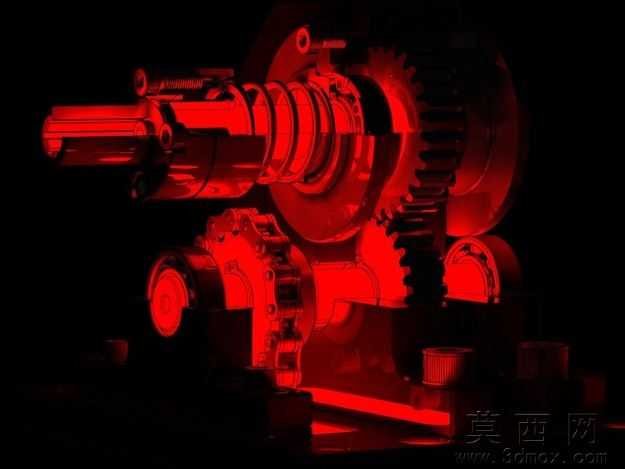

结构原理上，该模型为定轴式齿轮变速器，动力从输入轴传入后，通过换挡机构滑动不同齿数的传动齿轮与对应轴上的固定齿轮啮合，改变传动比从而实现输出轴不同转速与扭矩的输出，弹簧顶销结构用于锁定换挡拨叉的位置，链条传动结构可将动力同步传递至辅助输出端，支撑基座为所有传动部件提供稳定的安装定位，所有齿轮啮合位置均预留了合理的传动间隙，保证传动过程顺畅无卡滞。

软件兼容层面，模型提供STEP/IGES2010通用中间格式文件，可兼容SolidWorks、UG、Pro/E、Catia等绝大多数主流三维CAD软件，导入后可直接进行编辑修改、工程图导出、运动仿真等操作，不会出现特征丢失、曲面破损等问题，同时附带了高清渲染效果图，可直观查看模型的最终装配效果。

研发教学应用层面，该模型可作为机械设计相关课程的教学案例，帮助学习者理解定轴齿轮变速器的传动原理、装配关系与参数设计方法，也可作为小型动力设备、传动装置研发设计的参考原型，设计人员可在此模型基础上根据实际工况调整参数、修改结构，快速完成适配特定场景的变速器设计，缩短产品研发周期，同时也可用于3D打印、机械创新设计大赛等场景的结构参考。
