同轴单电机遥控共轴双旋翼航模直升机

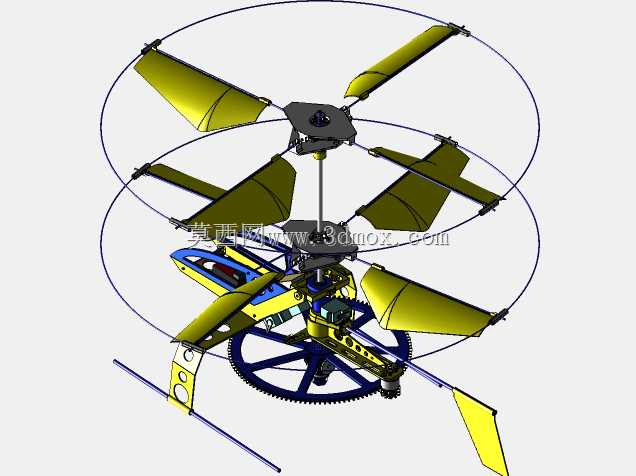

　　该同轴单电机RC直升机结构，核心面向消费级航模研发、小型无人飞行器原理验证场景，可作为航模爱好者DIY改装、高校航空航天专业旋翼飞行器原理教学的实物结构参考，也能为微型共轴无人机的动力布局设计提供可落地的结构参照。整套动力布局采用单电机输入方案，通过差速齿轮箱实现上下两层共轴旋翼的动力分配，无需为上下旋翼单独配置驱动电机，既压缩了整机的重量冗余，也简化了动力走线与电控调试的复杂度，差速结构可将电机输出的扭矩均匀分配给两组反向旋转的旋翼，抵消旋翼旋转产生的反扭矩，无需额外配置尾桨即可维持机身航向的基础稳定。转向控制逻辑上，通过调整整机重心位置改变CG实现侧倾转向，配合小尾翼的剩余推力分配完成Z轴航向旋转，

　　整套控制逻辑无需复杂的变距机构，降低了航模的装配调试门槛，也减少了运动部件的磨损概率，提升日常飞行的结构可靠性。结构设计阶段优先考虑了安装边界的适配性，上下旋翼的旋转平面预留了足够的安全间隙，避免大机动飞行时上下旋翼出现打桨故障；齿轮箱的安装位与电机输出轴采用同轴定位设计，装配时无需额外调整轴系同轴度，降低装配误差带来的传动损耗；机身主框架采用镂空减重设计，在保证结构刚度的前提下尽可能降低非必要结构重量，预留的电池、电调、接收机安装位均匹配常规航模配件的通用尺寸，无需额外改装即可适配市售的标准航模电子件。旋翼桨叶采用对称翼型设计，兼顾悬停稳定性与前飞效率，桨夹与旋翼轴的连接位置设置了减震结构，可过滤旋翼高速旋转产生的振动，

　　降低振动对飞控传感器的干扰；尾翼结构采用轻量化薄片设计，在保证航向修正力矩足够的前提下，尽可能减少气动阻力与结构重量。整套结构的传动路径经过优化，电机输出的动力经主齿轮减速后输入差速机构，再分别传递给上下旋翼轴，传动齿轮的模数匹配小功率航模电机的输出扭矩，既保证传动强度，也不会因齿轮尺寸过大增加额外重量，所有传动部件的安装位均设置了定位止口，装配时可快速定位，减少反复调整的工作量。
