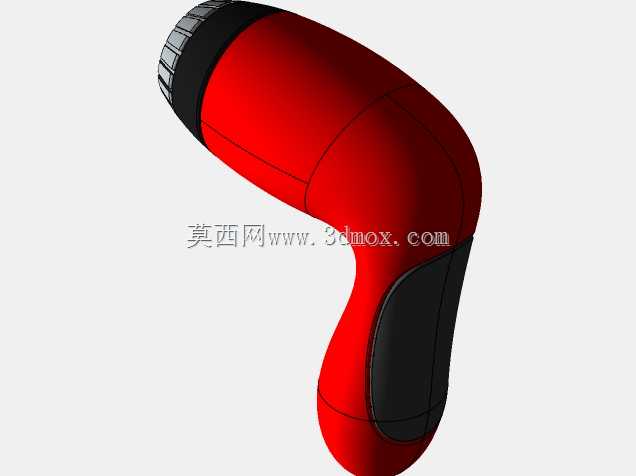

曲面造型手持吹风机握柄结构设计

日常家用及美发沙龙场景中，手持吹风设备的握持体验直接影响长时间操作的疲劳度，这款握柄结构的设计核心围绕单手握持的施力习惯展开，适配多数成年用户的掌部尺寸，握柄段的曲面弧度贴合掌心自然弯曲的形态，拇指与食指握持区域做了微收的过渡处理，避免长时间持握时出现硌手的问题。从结构装配逻辑来看，握柄上端与风筒主体的连接端做了环形定位止口，配合周向均匀分布的卡扣位，可实现与风筒壳体的快速扣合，连接端面预留了密封胶圈的安装槽位，能避免使用过程中水汽、发丝进入设备内部造成电路故障。握柄内部的空腔做了分腔式的筋位设计，沿握柄长度方向布置的纵向加强筋既可以提升壳体的抗挤压强度，也能为内部的电源线、控制开关板提供固定的卡位，筋位的厚度控制在1.2mm-1.5mm区间，既保证结构强度也避免注塑成型时出现缩痕问题。握柄的曲面构建过程中，先通过多组截面线勾勒整体轮廓，再利用桥接曲面完成各段的顺滑过渡，所有曲面的G2连续处理保证了外表面没有突兀的棱线，后续做表面哑光处理时不会出现光影断层的问题。握柄下端的进线口位置做了圆弧过渡的喇叭口结构，避免电源线反复弯折时出现外皮破损，进线口内部预留了线卡的安装位，可承受100N以上的拉拽力不出现松脱。从安装边界来看，该握柄适配直径65mm的标准风筒连接端，整体长度控制在120mm，最宽处握持直径38mm，整体壁厚均匀控制在2mm，适配常见的ABS注塑工艺，成型后壳体的拼合缝位于握柄侧后方的视觉盲区，不会影响产品的外观整体性。握柄侧面预留了控制按键的安装开孔，开孔边缘做了0.3mm的倒角处理，避免按键装配后出现卡滞问题，按键位的内部做了定位柱，可直接固定轻触开关的PCB板，减少额外的固定零件数量。
