长条型材定位压紧工装压模结构

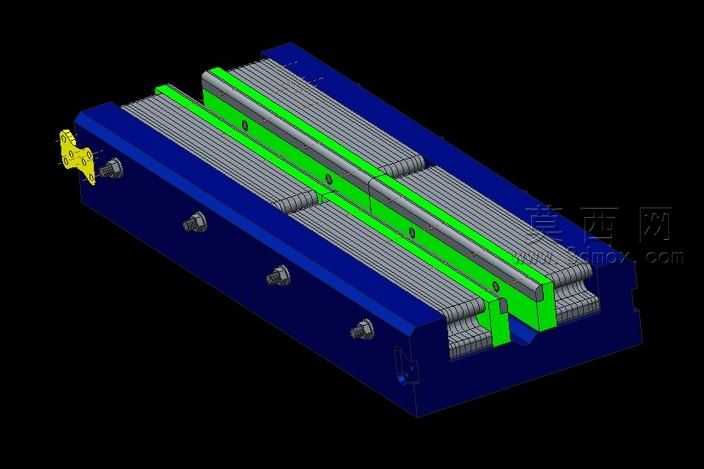

长条类型材批量加工时最容易出现的装夹痛点，是型材沿长度方向的翘曲变形与侧向窜动，常规平口钳只能夹持短段工件，长型材伸出段受切削力影响极易弹动，直接导致加工面平面度超差、侧边铣削尺寸不一致。这套压模结构完全针对长型材的装夹特性设计，底座采用整体式深腔结构，两侧壁预留的螺栓沉孔并非均匀排布，而是对应型材易翘曲的波峰位置做了加密处理，拧紧螺栓时压力能精准传递到型材变形最大的点位，不会出现局部压空、工件弹起的隐患。中间的绿色定位条采用分体式拼接设计，每一段定位条的配合面都做了0.02mm的微凸公差，拼接后整条定位基准的直线度能控制在0.03mm以内，完全适配长条型材的侧边定位需求，不会因为定位条自身的拼接误差导致工件装夹偏斜。侧边的黄色快压组件没有采用常见的旋转压头，而是做了斜面顶紧结构，压头接触型材的面嵌有防滑齿纹，顶紧时既能限制型材的侧向窜动，又不会在型材表面压出明显的压痕，对表面质量要求高的铝型材、薄壁型材格外友好。底座内部的容屑槽顺着型材长度方向做了倾斜设计，加工产生的切屑会顺着斜面滑到槽体两端的排屑口，不会堆积在定位面缝隙里垫起工件，日常清理时只需要用压缩空气从一端吹扫就能清空切屑，不需要拆开整个工装。压模的上下配合面没有做满整个接触面，而是在非定位区域铣出了0.5mm的让位槽，只有定位基准面和压紧受力面保持精加工精度，既减少了大面积平面磨削的加工成本，又能避免配合面夹杂杂物导致的装夹间隙。实际适配加工场景时，这套压模可以直接固定在铣床、钻床的工作台上，一次装夹就能完成整根长条型材的侧面铣削、钻孔、倒角工序，不需要多次分段装夹找正，能把长型材的装夹辅助时间压缩六成以上，加工后的型材尺寸一致性远高于分段装夹的成品。压模上所有的压紧螺栓都采用统一规格的内六角螺栓，现场操作时不需要更换多种扳手，快压组件的操作力经过杠杆比例优化，普通操作工单手就能完成锁紧和松开动作，长时间批量作业也不会产生明显的操作疲劳。
