樱桃DB3C-A1LB型杠杆式微型微动开关三维设计

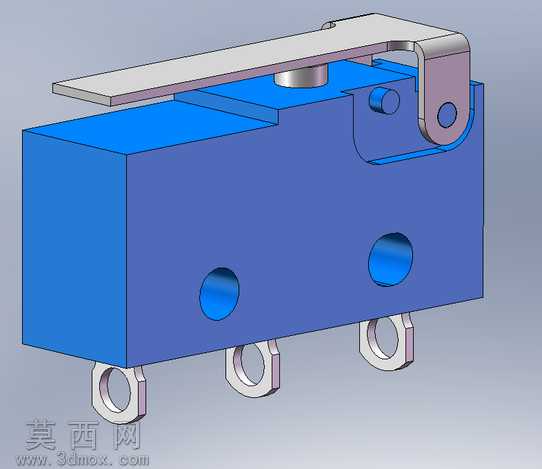

本作品为樱桃DB3C-A1LB型号杠杆式微型微动开关的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循实际产品的尺寸公差与装配逻辑，完整还原了该款微动开关的全部结构细节。建模阶段首先从基座主体入手，通过拉伸、切除、圆角等基础特征搭建蓝色绝缘基座的主体轮廓，精准还原基座上两个用于安装固定的通孔结构，以及基座底部三个用于电路连接的接线端子安装位，端子部分采用金属材质特征建模，还原带安装孔的环形接线端结构，保证端子与基座的装配位置完全匹配实物的引脚间距。随后完成内部触发机构的建模，包含内置的动触点、静触点、复位弹性件的结构占位，重点还原外部的杠杆触发摆臂结构：摆臂采用长条形薄金属片结构，通过转轴与基座端部的支架铰接，铰接位置还原转轴的配合间隙与端部的铆接固定结构，摆臂与基座内部触发顶块的接触位置做了精准的位置匹配，保证摆臂下压时的动作行程符合微动开关的触发逻辑。材质渲染阶段，基座部分赋予哑光蓝色工程塑料材质，调整材质的粗糙度与反光度还原热塑性塑料的质感；金属摆臂、铰接支架、接线端子部分赋予镀锌钢板的金属材质，添加轻微的金属磨砂纹理与边缘倒角的高光效果，还原冲压金属件的真实质感；铰接转轴部分赋予亮面金属材质，区分不同部件的材质差异。整体装配过程采用自下而上的装配逻辑，所有部件添加正确的配合约束：铰接位置添加同轴心配合与角度限位约束，模拟摆臂的转动行程；接线端子与基座添加过盈配合约束，还原端子嵌装在基座上的固定效果；内部触发顶块添加滑动配合约束，还原顶块上下滑动触发触点的动作逻辑。设计过程中重点考量了微型开关的紧凑结构特点，所有部件的壁厚、间隙都参照实物 datasheet 进行参数化设定，既保证外观还原度，也可用于后续的结构验证、装配模拟或者电器产品的集成设计参考，模型的结构拆分清晰，可直接导出用于工程出图、3D打印验证或者产品演示动画制作。
