英制法兰面梅花螺栓三维建模作品

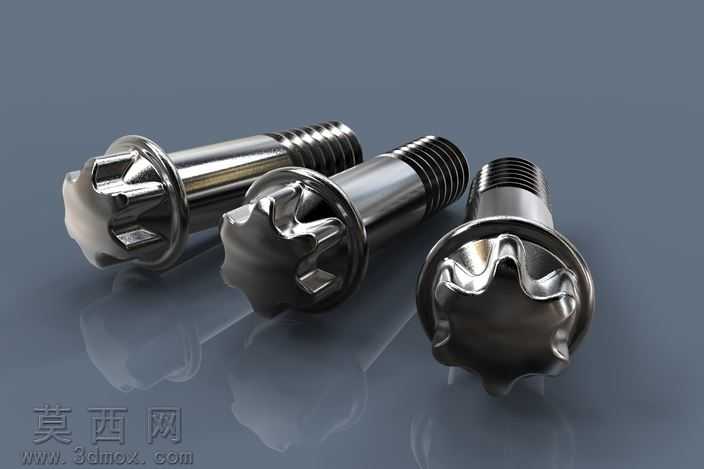

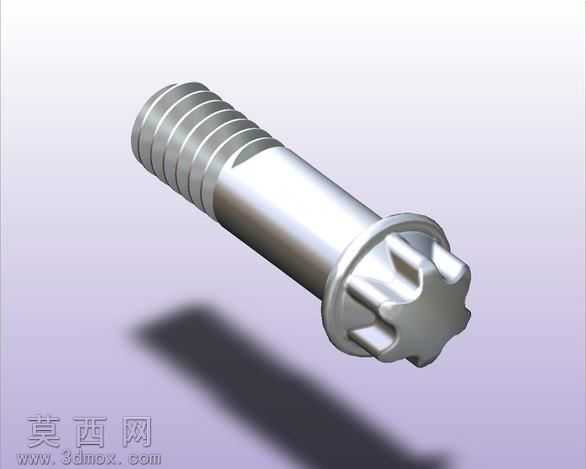

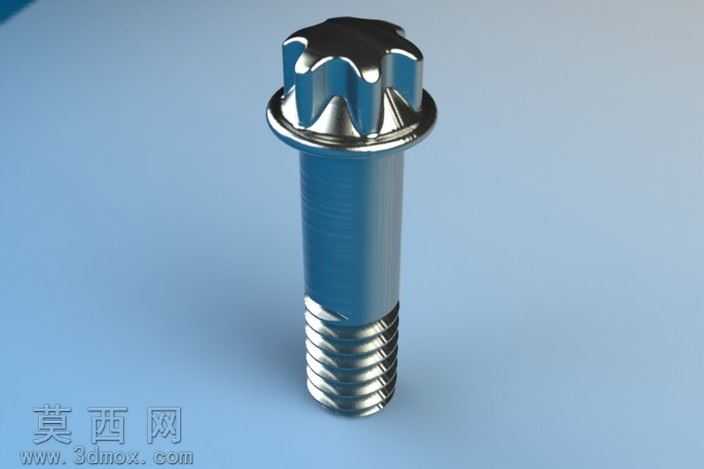

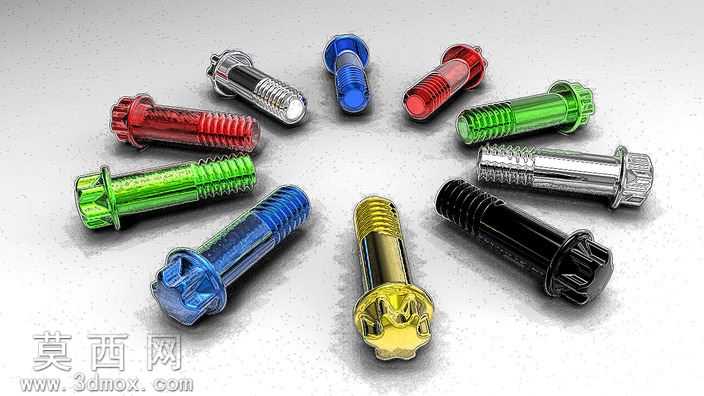

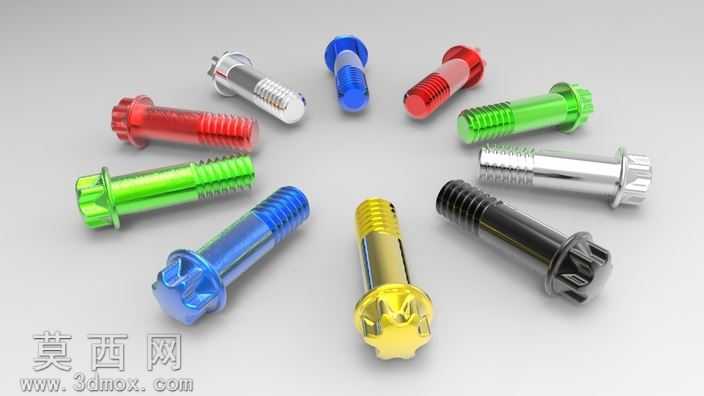

本模型为1/4规格英制法兰面梅花螺栓，建模过程以通用三维机械设计软件为载体，严格遵循英制机械零件的尺寸规范完成全参数化构建。建模初期先梳理零件的结构逻辑，将螺栓拆分为梅花驱动头部、法兰承托盘、光杆杆身、螺纹段四个核心结构模块，以回转体基础特征搭建零件的整体轮廓基底，保证杆身与头部的同轴度公差符合紧固件的装配要求。梅花驱动槽的建模采用切除拉伸结合阵列的方式完成，精准还原十二角梅花槽的轮廓弧度与槽深，确保槽型与对应旋具的匹配度，避免出现干涉或打滑的结构问题；法兰盘部分单独做了圆角过渡处理，还原真实螺栓法兰面的承压倒角结构，同时在法兰与头部衔接处做了微小的卸荷槽设计，还原实际加工过程中的工艺结构特征。杆身部分区分光杆段与螺纹段，光杆段做了表面粗糙度的参数化预设，螺纹段采用螺旋线扫描切除的方式完成牙型构建，严格匹配英制统一螺纹的牙型角与螺距参数，还原螺纹收尾处的不完整牙型结构，提升模型的真实感。材质与渲染环节，为模型赋予不锈钢金属材质，调整材质的反射率、粗糙度与金属度参数，模拟镀锌不锈钢紧固件的表面金属光泽，法兰盘与头部的棱边处做了微小的倒角高光处理，还原冷镦加工后零件的边缘质感；渲染场景采用柔和的漫反射光源，搭配浅蓝纯色背景突出零件的金属质感，通过多角度布光展现梅花槽的内部结构、法兰盘的轮廓细节以及螺纹段的牙型层次，让模型的结构特征清晰可辨。设计过程中重点考量了紧固件的实际装配逻辑，所有结构尺寸均参考对应英制螺栓的实物参数设定，未随意更改各部分的比例关系，光杆段的长度、螺纹段的旋合长度、法兰盘的外径与厚度均符合实际使用的尺寸要求，模型可直接用于装配模拟、产品展示或者机械结构教学场景，完整还原了该款非国际标英制梅花螺栓的全部结构特征，细节处兼顾了加工工艺与实际使用的结构需求，避免了理想化建模带来的结构失真问题。
