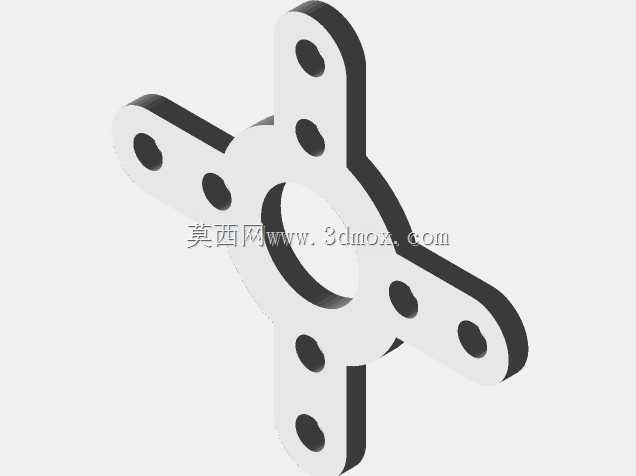

Racerstar BR2212无刷电机专用安装固定支架

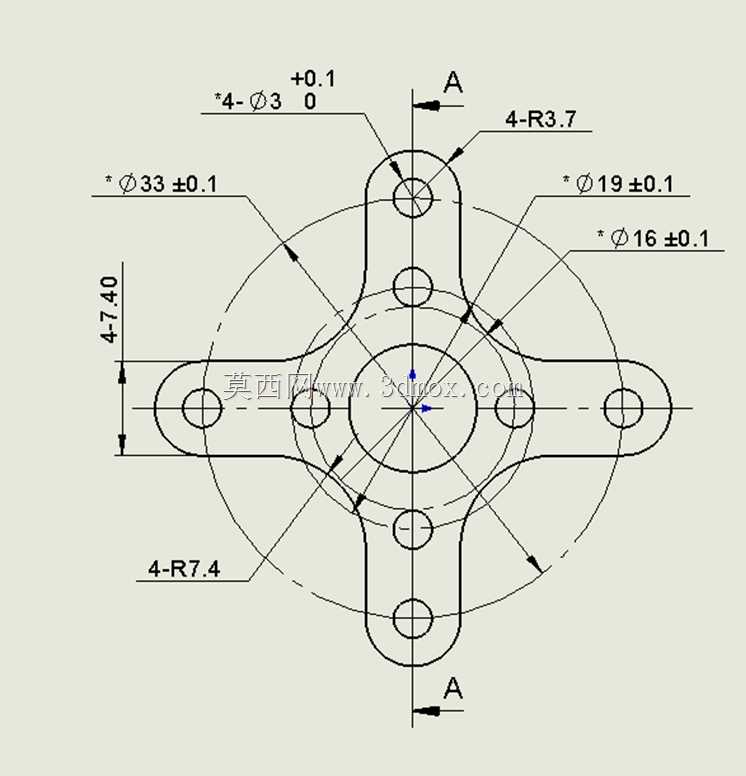

这款十字结构的固定支架，核心服务于Racerstar BR2212规格无刷电机的安装固定场景，在多旋翼航模、小型桌面级动力测试台、轻量化电动传动模组这类需要紧凑动力安装位的场景中，承担电机与承载基体的连接载荷传递作用。实际使用中，这类支架需要同时抵消电机运转时产生的径向震动与轴向拉力，避免电机定子与承载结构出现相对位移，保证动力输出轴的同轴度稳定，减少因安装偏移带来的动平衡损耗。从结构设计逻辑来看，采用四臂放射的十字构型，是在安装空间与结构强度之间做的平衡取舍：中心环形区域完全匹配BR2212电机的定子外径，安装时电机端面可完全贴合环面，保证接触面积足够分散压紧力，避免局部应力集中导致的支架形变；四个延伸臂上的通孔对应电机端盖的固定螺孔位置，每臂设置的双孔位可适配不同孔距的同规格电机变体，同时也能在单孔滑牙时提供备用安装位，提升使用容错率。安装边界方面，支架整体外轮廓尺寸控制在适配22系列电机的常规安装范围内，臂厚经过受力校核，既不会因为过厚增加不必要的起飞重量（针对航模场景），也不会因为过薄在电机满油门拉力输出时出现臂部弯折。需要注意的是，该支架的螺孔定位基于常规2212电机的安装示意图绘制，圆弧过渡区域的尺寸未做高精度公差匹配，在对安装同轴度要求极高的场景下，需要根据实际电机的实测尺寸对安装孔位做微调修正，避免强行装配导致的电机端盖受力不均。日常装配时，支架的四个延伸臂末端可直接固定在机臂或者动力安装板上，中心环的中空设计不会遮挡电机底部的散热风道，能保证电机持续大负载运转时的空气流通，降低过热退磁的风险。结构上的圆弧过渡处理，减少了应力集中点，在电机频繁加减速的交变载荷下，能有效延缓支架的疲劳损伤，相比直臂构型的同类型支架，抗震动断裂的表现更优。
