工业铰接式枢轴支撑支架结构设计

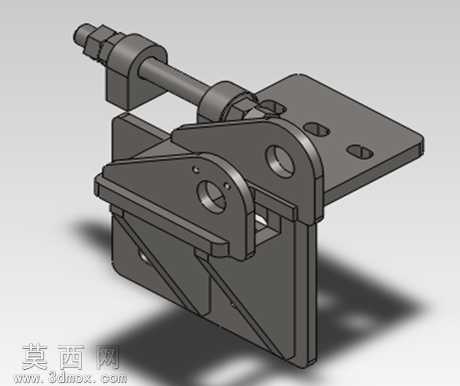

本作品为工业铰接式枢轴支撑支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺合理性原则，对每一处结构的拔模斜度、圆角过渡、壁厚均匀性都做了针对性校验，避免后续生产环节出现应力集中、成型缺陷等问题。建模阶段先完成底座安装板的基准绘制，预留对应规格的安装通孔，保证支架可通过标准紧固件稳定固定在设备安装基面；随后构建三角加强筋支撑结构，通过筋板与竖板、底座的一体化衔接，大幅提升支架整体的抗弯折、抗载荷能力，避免承重状态下出现结构形变。上部铰接耳板部分采用对称双立板设计，精准控制同轴度公差，预留枢轴安装孔位，孔位边缘做倒角处理，既方便枢轴的装配导入，也能消除锐边带来的装配划伤风险；铰接位置配套设计了轴端紧固结构，可实现枢轴的轴向限位，防止运转过程中轴体窜动脱出。材质配置上，主体结构选用常用工业金属材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原金属机加工后的哑光金属质感，对安装孔、铰接接触面等关键位置做细节质感区分，清晰呈现不同加工面的工艺特征。渲染输出采用柔和影棚光照环境，多角度呈现支架的装配关系与结构细节，直观展示各部件的衔接逻辑。设计过程中充分考虑支架的实际使用场景，兼顾结构强度与轻量化需求，在非承重区域做合理的减重开孔设计，在不降低整体结构刚性的前提下减少材料消耗，降低生产制造成本；所有连接部位的尺寸都适配标准工业紧固件规格，无需定制特殊配件即可完成装配，具备良好的通用性与互换性，可直接应用于各类需要枢轴转动连接的工业设备、工装夹具场景，为相关铰接支撑结构的设计提供可参考的标准化建模方案，模型结构完整，特征清晰，可直接用于工程出图、装配模拟、3D打印验证等后续环节。
