方形安装法兰式小功率全频扬声器结构

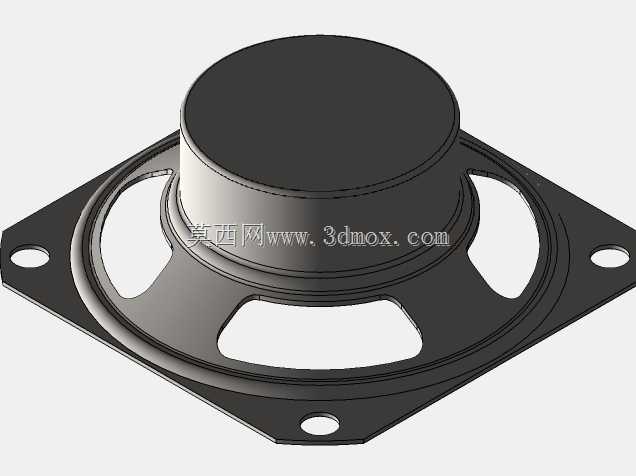

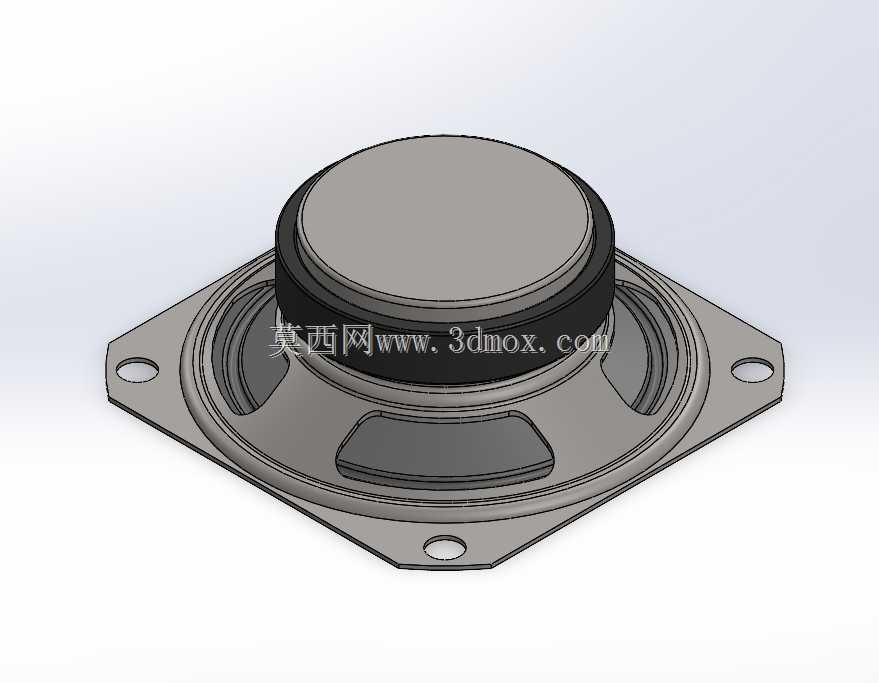

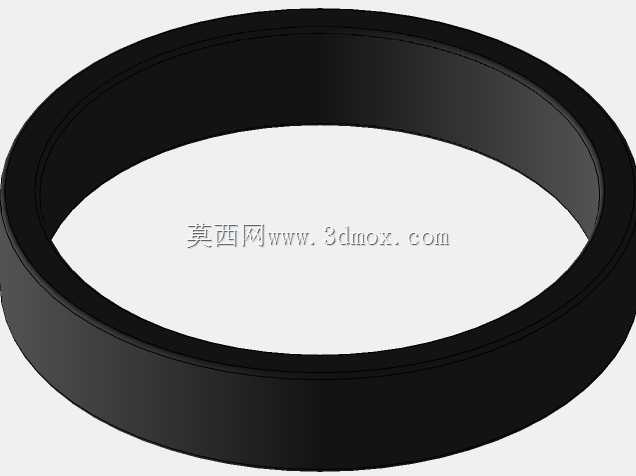

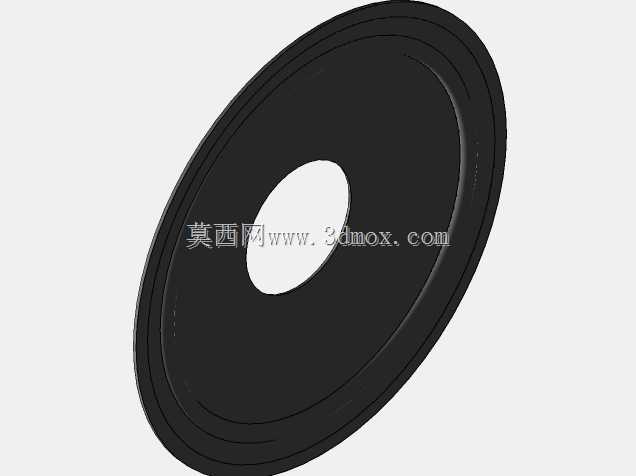

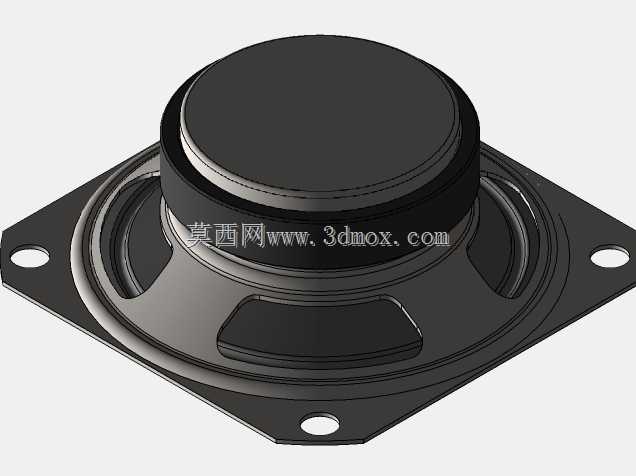

这款方形安装法兰式小功率全频扬声器，常被嵌入各类小型电子设备、工控提示终端、便携扩音装置的壳体内部，承担电信号到声信号的转换作用，在设备运行状态提示、语音播报、小范围音频回放场景中稳定工作。从结构设计逻辑来看，整体采用一体化冲压成型的方形安装法兰作为承载基座，法兰四个角位预留了等距分布的圆形安装通孔，安装时可直接通过螺丝穿过孔位与设备预设的安装柱锁紧，不需要额外设计适配支架，能大幅缩减终端设备的内部装配空间占用。法兰盘与中部振膜衔接的位置做了一圈下沉式的环形定位台阶，装配时可直接卡入设备壳体的预留开孔内，台阶面贴合壳体内壁，既可以保证安装后的同轴度，也能避免发声时的结构共振传递到设备外壳上，减少不必要的异音产生。振膜部分采用复合纸质压型结构，表面做了对称分布的加强筋设计，既可以提升振膜的刚性，避免大动态下的分割振动失真，也能让中频响应更平顺，满足日常语音播报的频响需求。振膜外围的折环采用耐老化的橡胶材质，顺性经过匹配调校，能够保证振膜做轴向活塞运动时的线性行程，减少非线性失真。磁路部分采用外置式的圆形磁钢结构，磁钢外壳做了倒角处理，避免装配时划伤操作人员或周边线材，磁路整体的外径控制在法兰盘的内接圆范围内，不会超出安装边界，装配时不需要额外预留磁钢的避让空间。从安装边界尺寸来看，方形法兰的对角安装孔距、法兰整体厚度、磁钢尾部的突出高度都做了紧凑化设计，能够适配厚度有限的薄壁设备壳体安装需求，比如桌面小型提示终端、门禁对讲设备、小型工控操作面板的内置发声单元选型都可以参考该结构。在建模过程中，各部件的配合公差都按照常规电声器件的装配要求做了预留，法兰安装孔的孔径适配常用的自攻螺丝规格，磁钢与盆架的配合位、振膜与盆架的粘接位都还原了实际生产中的工艺结构，没有多余的冗余设计，整体结构紧凑，装配逻辑清晰，能够直接用于同类产品的结构参考或者设备内置发声单元的选型适配。
