多层叠装式滑轮支撑结构设计

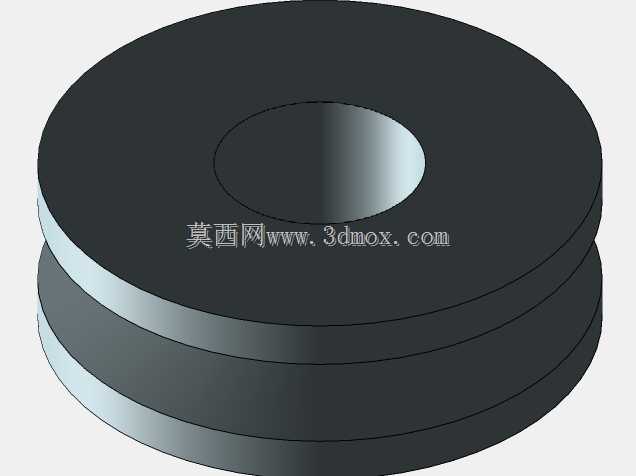

在物料输送、起重导向、轻载传动等常见工业场景里，滑轮支撑组件是承担载荷传递、运动方向引导的核心基础零件，其结构合理性直接影响整套机构的运行稳定性与磨损寿命。这款滑轮支撑采用多层同轴叠装的结构形式，中心设置贯通安装孔，可直接穿装固定销轴或支撑轴，无需额外设计复杂的转接座就能完成装配，能大幅缩减配套机构的安装空间占用。从结构设计逻辑来看，多层环形凸台的设置并非单纯的造型区分，不同层级的环形面可分别承担不同功能：最外侧的宽幅轮面可适配扁平传动带、牵引绳索的绕装，中间层的凸台可作为轴向限位结构，避免绳索或带体在运行过程中出现轴向窜动脱槽，内层靠近中心孔的加厚区域则是主要的承力部位，可将径向载荷均匀传递到中心支撑轴上，避免局部应力集中导致的轮体开裂。在实际安装适配过程中，该组件的轴向尺寸经过紧凑化设计，叠装后的总厚度可适配多数轻载输送线、小型起重装置的安装边界，中心孔的孔径公差可满足间隙配合的装配要求，穿轴后可通过轴端挡圈或锁紧螺母完成轴向固定，装配流程简单，后期维护更换时无需拆解周边过多结构即可完成拆装。轮体的外圆面做了等直径精度控制，运行过程中可保证绳索或带体的线速度稳定，不会出现因轮面圆度误差导致的传动抖动、牵引速度不均问题。不同于单轮体的滑轮结构，这种多层叠装的支撑结构可同时适配多组牵引件的并行布置，在需要多点同步牵引的机构中，单组组件即可替代多个独立滑轮的安装位，减少支撑轴上的零件数量，降低轴系的装配累计误差。在受力设计上，轮体各层之间的过渡圆角做了圆弧处理，可有效分散层间衔接处的应力，在承受突发冲击载荷时不会出现层间断裂的问题，适配日常生产中频繁启停、载荷小幅波动的使用工况。
