卡通IP精灵球造型手办摆件结构设计

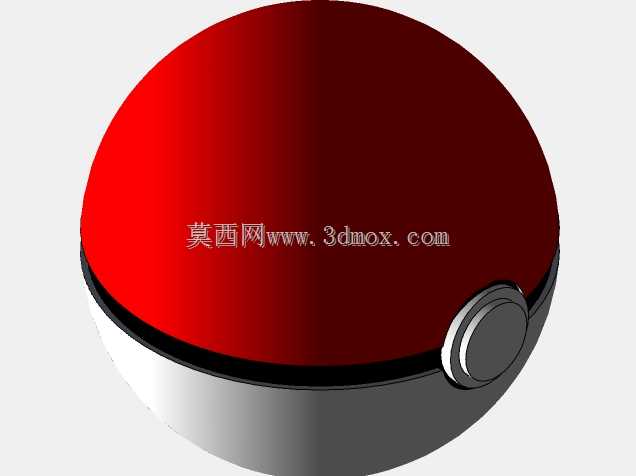

这款球形文创摆件的结构设计，最初是面向潮玩手办、IP衍生周边的量产需求展开，在结构拆分上充分考虑了注塑成型的工艺特性，将整体拆分为上下两个半球壳体、中部装饰环、侧部按键四个独立构件，避免了整球注塑带来的壁厚不均、脱模困难等问题。上下半球的分模线设置在球体赤道位置，刚好可以通过中部的黑色装饰环遮盖合模缝，既保证了外观的完整性，也降低了后续表面处理的工序难度，不需要额外对分模线做打磨抛光处理就能达到展示级的外观效果。侧部的按键构件采用了嵌入式装配结构，在半球对应位置预留了环形安装槽，按键与槽位之间预留0.15mm的装配间隙，既可以保证按键按压的活动行程，也能避免装配后出现松动脱落的问题，按键表面做了同心圆台阶造型，还原IP形象的视觉特征的同时，也增加了手指接触时的摩擦力。在尺寸边界的设定上，整体球体直径控制在70mm，刚好可以单手握持，适配桌面摆件、口袋把玩的使用场景，上下半球的壁厚统一设置为2mm，既保证了壳体的结构强度，不会因为日常握持、轻微跌落出现壳体开裂，也能控制整体重量在80g以内，不会给携带带来额外负担。中部的装饰环采用过盈配合的方式与上下半球连接，不需要额外添加胶水或者卡扣结构，装配时通过工装压合即可完成组装，大幅提升了量产装配的效率。在实际应用场景中，这款结构既可以作为纯展示类的潮玩手办，也可以在内部预留空腔加装小型电子元件，改造成发光摆件、迷你收纳盒、蓝牙音箱外壳等衍生产品，结构的拓展性较强。设计过程中针对球形曲面的曲率做了反复校验，保证上下半球合模后整个球面的曲率连续，不会出现台阶、错位等影响外观的问题，侧部按键的圆心与球体球心的连线与分模面保持平行，保证装配后按键的位置精度，不会出现高低不平的视觉偏差。表面处理上，上半球采用高光红色漆面，下半球采用半哑光白色漆面，中部装饰环做亮黑色处理，按键做金属银质感的表面处理，不同质感的搭配既还原了IP的经典视觉形象，也能通过材质质感的差异提升产品的整体质感。针对日常使用的耐磨需求，所有外露的边角都做了R0.5mm的圆角处理，避免尖锐边角划伤使用者，同时也能减少漆面因为磕碰出现掉漆的概率。
