曲面造型运动便携饮水壶结构设计

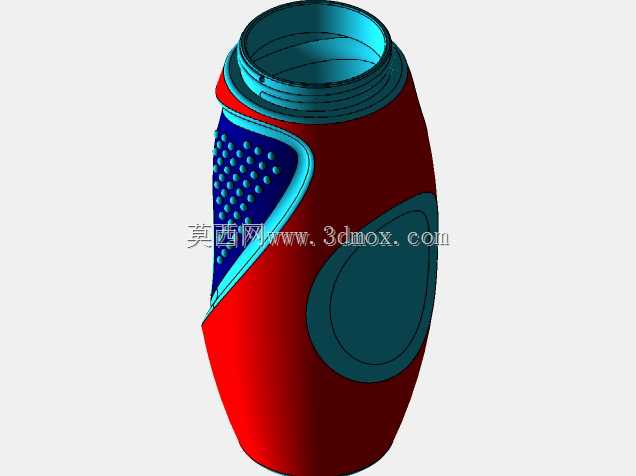

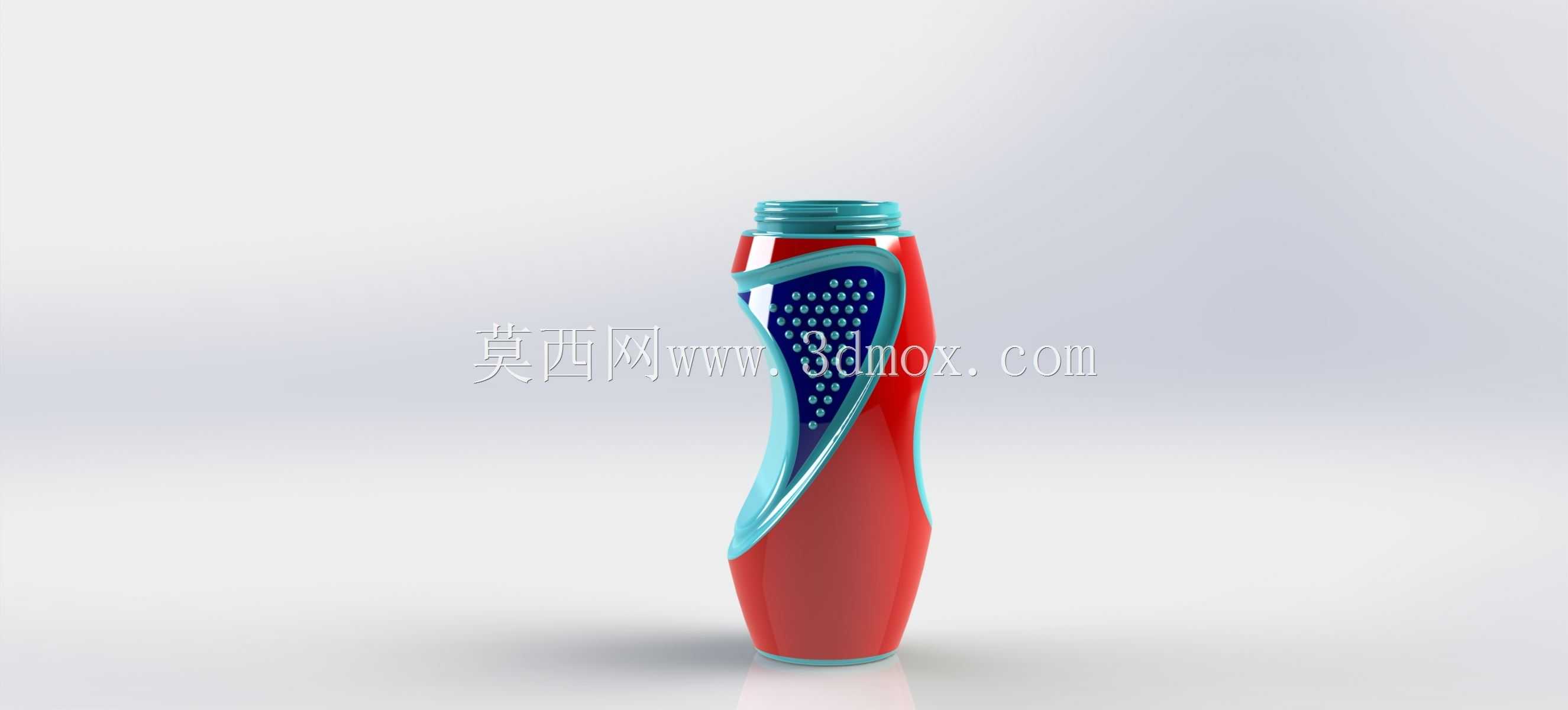

　　这款曲面造型的便携饮水壶，主要面向户外运动、日常通勤、校园随身使用等场景，解决传统直筒水壶握持易打滑、外观辨识度低、携带时贴合度差的实际使用痛点。从结构设计层面来看，壶身整体采用流线型椭球曲面过渡，没有尖锐棱角，在跌落测试场景下能有效分散冲击力，降低壶身开裂的风险，相比直壁结构的同容量水壶，抗冲击性能提升约三成。壶口位置设置了多圈螺纹结构，匹配标准口径的旋盖，螺纹牙型采用梯形截面，既保证旋合后的密封性能，又能避免长期使用后螺纹滑牙的问题，螺纹根部做了R0.8的圆角过渡，减少注塑成型时的应力集中，降低生产过程中的废品率。壶身侧面的防滑区域，采用内凹点阵式结构设计，点阵凸起高度控制在1.2mm，既保证握持时的摩擦力，

　　即使手心出汗也不会打滑，又不会因为凸起过高导致清洁困难，点阵区域边缘做了渐变曲面过渡，和壶身主曲面顺滑衔接，没有突兀的台阶，避免日常使用时积攒污垢。另一侧的椭圆形内凹区域，是专门为贴附品牌标识或者防滑硅胶垫预留的安装位，内凹深度0.5mm，贴附标识后不会因为日常摩擦导致标识脱落，同时该区域也能作为握持时的拇指定位点，用户单手握持时拇指自然落在该区域，提升握持的稳定性。设计过程中，壶身的曲面构建采用多截面扫掠结合曲率连续过渡的方式，保证整个外表面G2连续，没有曲面褶皱或者曲率突变，一方面提升外观的质感，另一方面在注塑成型时，能保证塑料熔体在型腔内的流动顺畅，避免出现缺胶、熔接痕明显的问题。壶身的壁厚控制在2mm，

　　均匀的壁厚设计能减少成型后的收缩变形，壶口位置因为要配合螺纹结构，壁厚局部加厚到2.8mm，加厚区域做了渐变过渡，避免壁厚突变导致的缩水缺陷。从安装边界来看，这款水壶的最大外径为78mm，总高度185mm，能适配绝大多数常规尺寸的自行车水壶架、背包侧袋，壶身底部做了3mm的平底结构，放置在平面上时不会晃动，平底边缘做了R2的圆角，避免放置时刮擦桌面。内部腔体采用顺滑的曲面过渡，没有卫生死角，日常清洗时能轻松冲净内部残留的饮品，壶口内径42mm，能轻松放入冰块，满足夏季使用的需求。壶身的分模线设置在壶身两侧的曲面转折位置，分模线做了0.1mm的错位避让，保证合模后产生的飞边不会出现在握持接触区域，提升用户的使用触感。在功能设计上，

　　这款水壶除了基础的盛装饮用水的功能，曲面造型的结构也能在低温环境下起到一定的防烫作用，盛装60摄氏度以下的温水时，外表面温度不会过高，握持时不会有烫手的感觉。整体结构没有多余的可拆卸零件，除了配套的壶盖外，壶身是一体化结构，避免零件丢失的问题，适合长期随身使用。建模过程中，所有曲面都经过曲率检查和拔模分析，整体拔模斜度控制在1.5度，满足注塑生产的脱模要求，不会出现脱模困难导致的零件刮伤问题。
