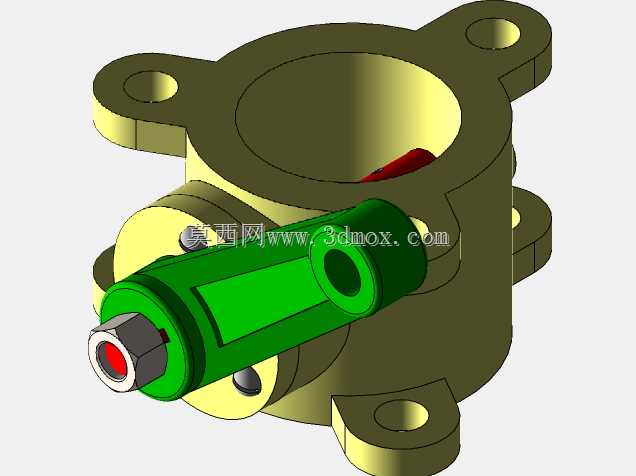

带侧装执行机构法兰式蝶阀结构设计

　　这款蝶阀的结构设计，最初是面向中小口径给排水、暖通循环水以及低压洁净流体管路的通断与流量调节场景做的适配，在实际工程应用里，这类带侧装执行端的蝶阀常被布置在管路排布紧凑、阀件上方没有预留足够操作空间的工况点，比如楼宇管井内的立管分支、成套水处理设备的内部管路集成，相比对夹式蝶阀，法兰连接的结构形式在安装时不需要额外搭配对夹法兰的长螺栓，现场对位更方便，也能避免对夹安装时因螺栓预紧力不均导致的阀体密封面偏载渗漏问题。从功能特性上看，这款蝶阀的启闭件是绕阀杆轴线做90度回转的蝶板，侧置的阀杆结构直接和驱动端连接，没有额外的传动拐臂，传动路径更短，操作时的扭矩损失更小，不管是配套手动手柄还是后续加装气动、电动执行器，

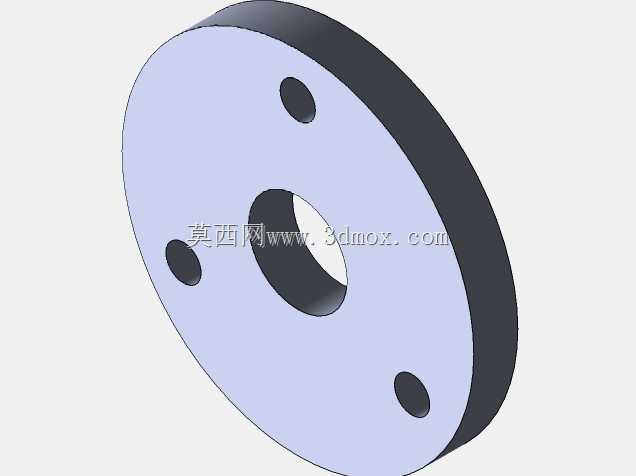

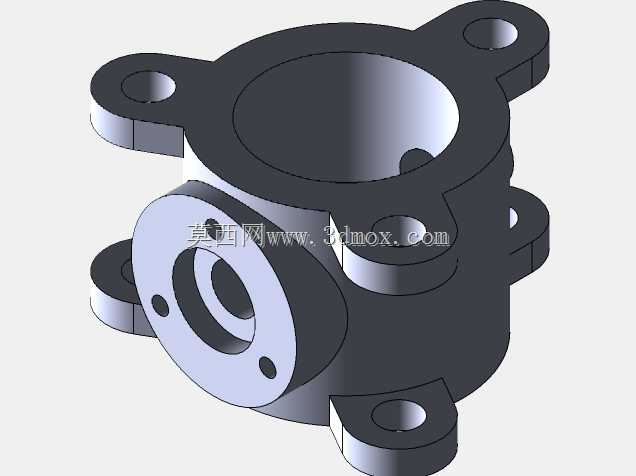

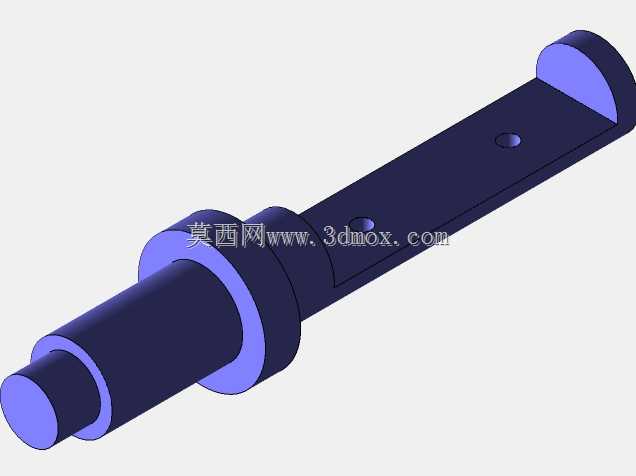

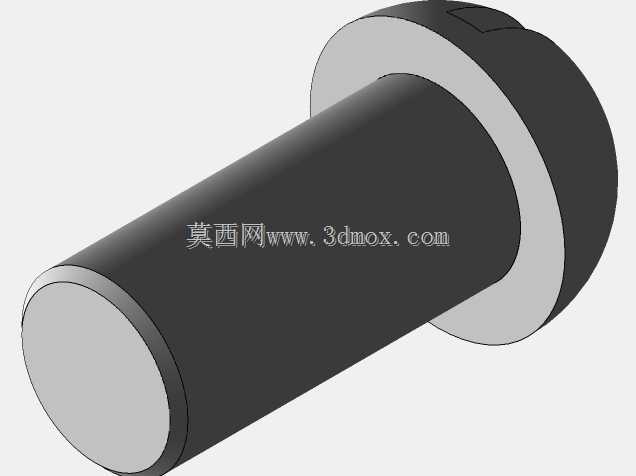

　　都不需要额外做转接件的适配设计，阀杆和阀体之间的密封采用了多级填料压盖结构，在低压工况下可以做到长期运行无外漏，阀杆端部的锁紧结构可以避免管路带压时阀杆被介质压力顶出的风险，这一点在实际运维中很关键，不少侧装阀杆的阀件在长期带压运行后容易出现阀杆窜动的问题，这个结构在设计时特意在阀杆中部做了轴肩定位，配合阀体内部的止推台阶，从结构上规避了窜动风险。设计思路上，这款蝶阀的阀体采用了上下分体合模的结构逻辑，四个带安装孔的法兰耳和阀体主体做一体化设计，既保证了法兰连接的强度，也减少了后续加工的工序量，阀体的流道做了全通径的圆弧过渡，没有突兀的节流台阶，介质在流道内的流动阻力更小，也不容易在阀体内腔滞留杂质，

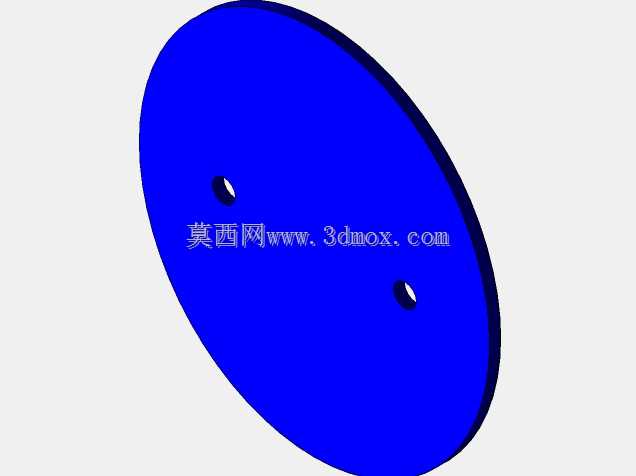

　　适合输送带有少量悬浮颗粒的流体介质；蝶板的密封面采用了斜面贴合的设计，当蝶板转动到关闭位置时，密封面会在介质压力的作用下进一步压紧阀座，实现压力自密封，压力越高密封性能越好，不需要在关闭时施加过大的操作扭矩。从外形尺寸与安装边界来看，这款蝶阀的法兰耳采用了四孔均布的设计，安装孔的中心距匹配通用的PN10压力等级法兰标准，现场安装时不需要单独定制配对法兰，阀体的轴向长度比同口径的闸阀、截止阀短70%以上，占用的管路轴向空间非常小，侧置的执行机构突出阀体侧面的长度经过了优化，在并排布置多台阀件的时候，相邻阀件的操作端不会出现干涉，预留的操作空间只需要满足手柄转动90度的行程即可，不需要额外预留过大的检修空间；

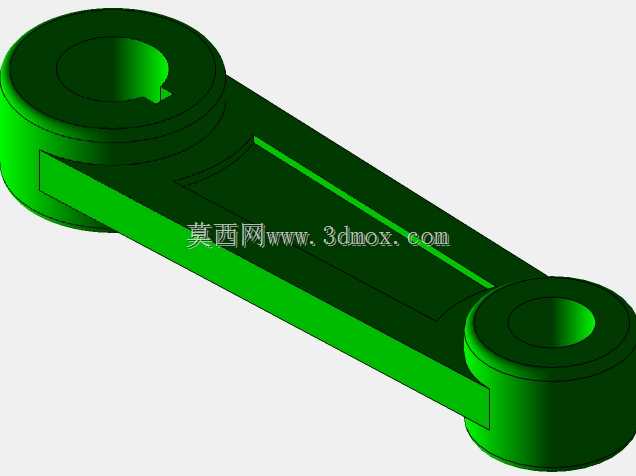

　　阀体底部没有突出的排污堵头结构，安装时可以直接贴近墙面或者设备面板布置，不会因为底部突出结构导致安装间隙不足，阀杆的驱动端采用了标准的方轴连接结构，不管是配套自带的手动操作头，还是后续更换自动化执行机构，都可以直接套接固定，不需要重新加工连接轴。在实际的结构建模过程中，所有的配合面都做了公差适配的预留，比如阀杆和阀体轴孔的配合间隙控制在合理的滑动配合范围，既保证阀杆转动灵活，又不会因为间隙过大导致介质渗漏，蝶板和阀座的配合面做了0.2mm的压缩量预留，保证关闭状态下的密封比压满足低压工况的密封要求，法兰耳的安装孔做了1mm的孔径余量，抵消现场管路安装时的法兰对位误差，降低现场安装的难度。这类蝶阀在日常使用中，因为结构简单、零件数量少，后期的维护成本也很低，只需要定期检查阀杆填料的压紧状态，不需要拆解整个阀体就可以完成填料的更换，非常适合用在运维空间有限、需要长期稳定运行的管路系统中。
