高精度双列滚柱轴承三维结构设计

　　在重载回转传动场景中，滚柱轴承的选型与结构合理性直接决定整套设备的运行寿命与传动精度，这类轴承常被应用在冶金轧机辊系、重型减速机输出轴、工程机械回转机构、大型电机主轴支撑等工况中，相比同尺寸的滚珠轴承，滚柱轴承依靠线接触的滚动体结构，能承受更高的径向载荷，同时可适配一定程度的轴向复合载荷，在冲击载荷频繁的作业场景下稳定性表现更突出。

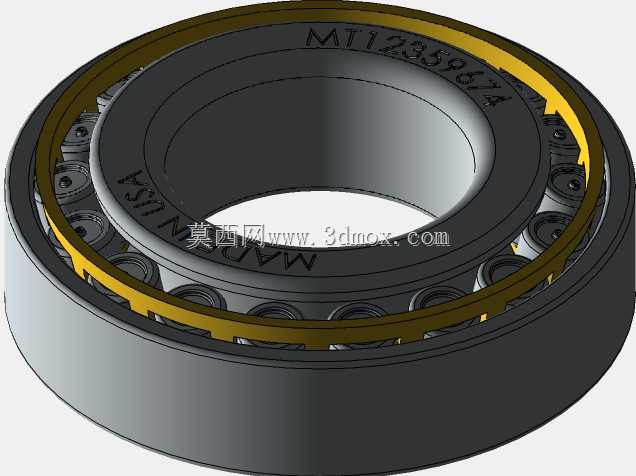

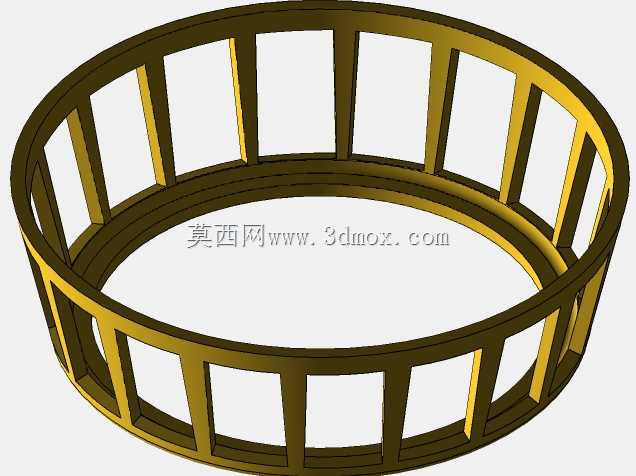

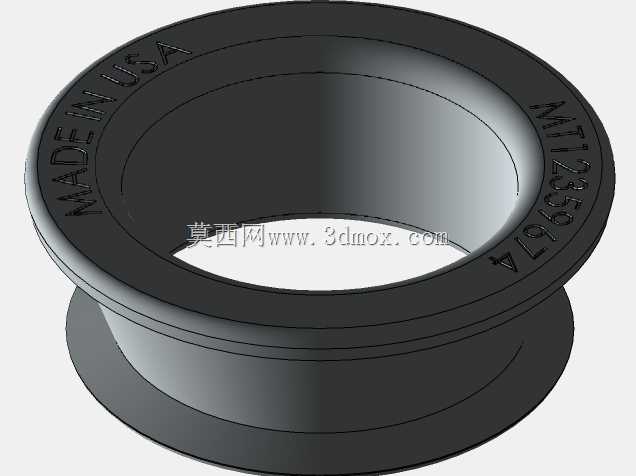

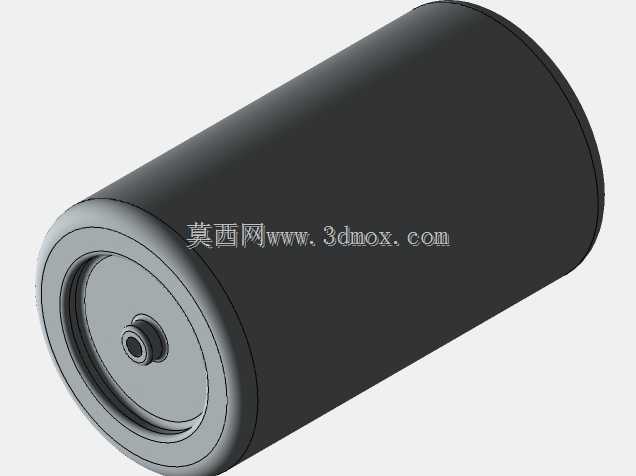

　　从结构设计逻辑来看，这套滚柱轴承采用双列滚动体排布，内圈与外圈分别设置对应滚道，滚动体为圆柱状合金钢制件，表面经过淬硬处理与精密磨削，粗糙度控制在Ra0.8以下，保证滚动接触时的摩擦系数稳定在较低区间；中间的保持架采用分段式兜孔结构，将每颗滚柱独立分隔，避免滚动体之间直接接触产生滑动摩擦与磨损，同时保持架的引导边设计可以在轴承高速回转时对滚动体形成有效导向，防止滚动体在运转过程中出现偏斜、卡滞的问题。内圈外侧与外圈内侧的滚道都做了修形处理，滚道边缘设置微小的卸荷倒角，避免滚柱在受载变形时出现边缘应力集中，大幅降低滚道端部出现疲劳剥落的概率。

　　在实际安装适配层面，这类双列滚柱轴承的安装基准为内圈内径与外圈外径，设计时严格控制内圈与轴的配合公差、外圈与轴承座孔的配合公差，常规重载工况下内圈与轴采用k6过渡配合，外圈与座孔采用H7间隙配合，既保证内圈与轴同步回转无相对滑动，又能让外圈在受热膨胀时有微量的轴向窜动空间，避免轴承内部出现附加轴向载荷。轴承的轴向安装尺寸需要预留对应的密封件安装空间，两端通常搭配接触式橡胶密封圈或者非接触式金属防尘盖，防止外界的金属碎屑、粉尘进入轴承滚道内部，同时阻挡内部润滑脂泄漏，保障轴承长期运转的润滑条件。

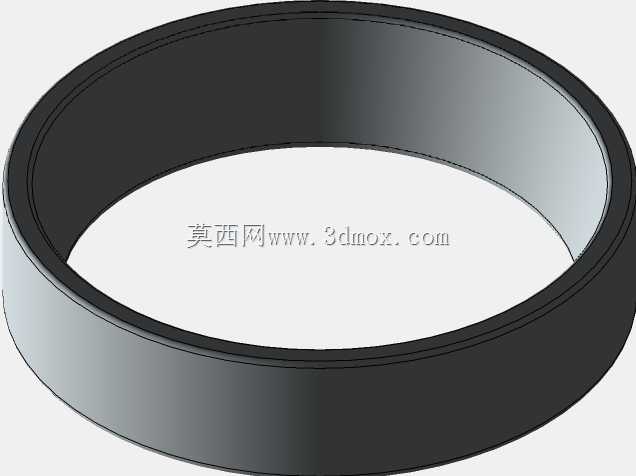

　　从建模细节来看，整套模型完整还原了轴承的所有组成零件，包括内圈、外圈、两列圆柱滚柱、分体式保持架，每个零件的倒角、圆角、滚道曲率都按照实际加工工艺要求做了还原，没有出现工艺上无法实现的尖锐棱角，保持架的兜孔间隙也按照实际装配公差设置，滚柱与滚道之间保留了合理的装配间隙，既可以模拟实际装配状态，也能直接用于后续的有限元受力分析、运动仿真验证。在做设备整体装配时，这类轴承的安装位置需要考虑轴向定位方式，通常内圈靠轴肩与圆螺母做轴向固定，外圈靠轴承座孔的台肩与端盖压紧，装配时需要控制端盖的压紧力，避免压紧力过大导致轴承游隙过小，出现运转发热、抱死的问题。

　　不同工况下对轴承游隙的要求也存在差异，常温连续运转的工况通常选用标准组游隙，高温、高速运转的工况需要选用C3组大游隙，而对回转精度要求较高的精密传动场景则选用C2组小游隙，建模时可以通过调整内圈、外圈、滚柱的尺寸参数快速适配不同游隙要求，不需要重新搭建整体结构。另外滚柱轴承的润滑方式选择也和结构设计匹配，低速重载工况采用脂润滑，填充量控制在轴承内部空腔的1/3到1/2，避免填充过多导致运转时搅脂发热；高速工况则采用油润滑，通过油浴或者喷油的方式将润滑油输送到滚道接触区，带走运转产生的热量同时带走磨损产生的微小碎屑。

　　在日常运维场景中，这类双列滚柱轴承的失效形式通常包含滚道疲劳剥落、滚动体点蚀、保持架磨损、密封圈老化等，建模时还原的完整结构可以帮助运维人员快速理解轴承的装配关系，在拆解检修时能够按照正确的顺序拆卸、装配，避免暴力拆装导致滚道、滚动体出现磕碰损伤。对于结构设计人员来说，这套完整的轴承模型可以直接导入到整机装配中，不需要从零开始绘制轴承细节，能够大幅缩短整机设计的周期，同时模型的尺寸参数完全符合通用轴承的安装尺寸标准，可以直接对接选型手册中的参数，避免出现安装尺寸不匹配导致的后续加工返工问题。
