带支座式重载导向滑轮结构设计

　　在各类物料输送、起重牵引、线缆排布的工程场景中，导向滑轮是改变力的传递方向、降低牵引摩擦阻力的核心基础部件，这款带一体式支座的滑轮结构，正是针对中重载工况下的固定导向需求开发的结构方案。从实际应用场景来看，这类滑轮可适配车间小型起重设备的导向支点、自动化生产线的皮带张紧导向、线缆敷设过程中的转向支撑、输送设备的物料承载转向等多个场景，相比无支座的散装滑轮组件，这款集成式结构省去了现场拼装支座、调整同轴度的工序，安装时仅需通过底座的安装孔完成固定即可投入使用，大幅降低现场装配的调试难度。

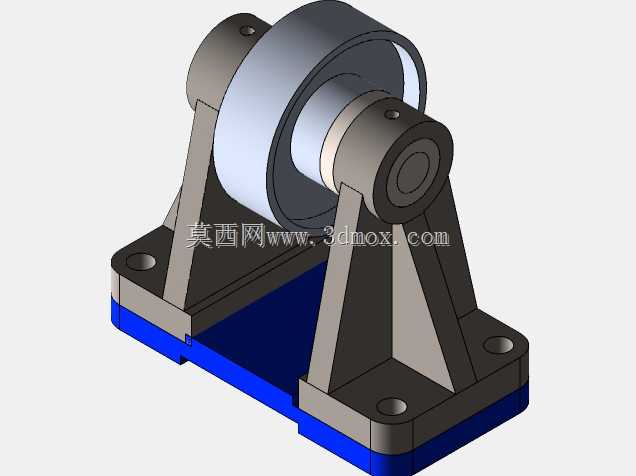

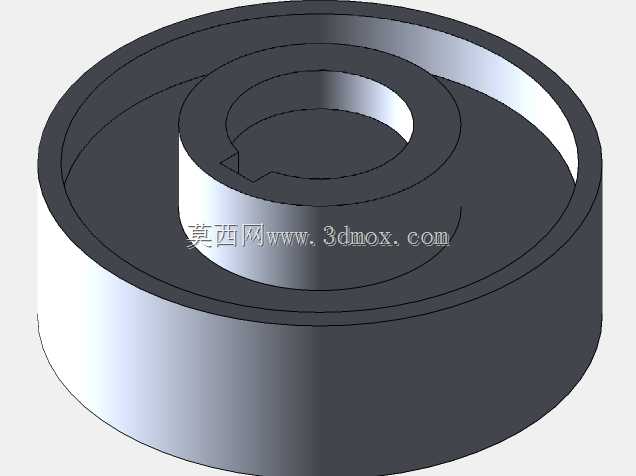

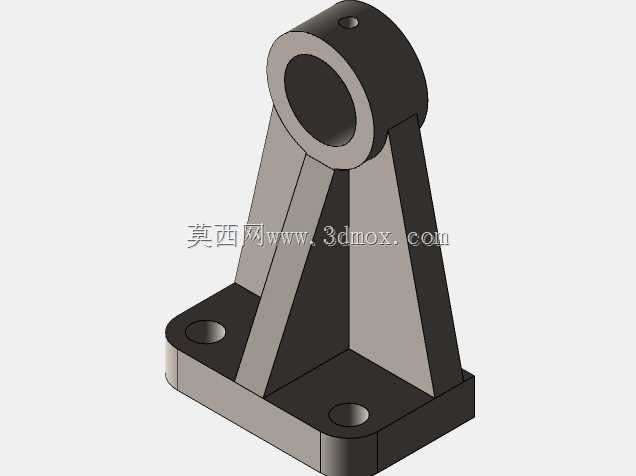

　　从功能特性来看，这款滑轮采用双支架对称支撑结构，轮体通过中心轴与两侧三角加强型支架连接，轮体与轴之间预留了轴承安装位，实际装配时可根据载荷等级选配深沟球轴承或者滑动轴套，满足不同转速、不同载荷下的转动需求，避免轮体与轴直接摩擦造成的过快磨损。轮体采用中间内凹的圆弧槽型设计，槽面弧度适配常规圆截面牵引绳、三角带或者平皮带的接触面，可有效防止传动件在运行过程中从轮槽脱出，同时增大接触面积降低局部压强，延长牵引件与轮体的使用寿命。两侧的支撑支架采用三角筋加强结构，从底座安装面一直延伸到轴孔位置，相比直板型支架，三角筋结构可在不增加整体壁厚的前提下大幅提升支架的抗侧向载荷能力，避免牵引过程中侧向分力造成支架变形甚至断裂的问题，支架与底座采用一体化连接结构，不存在拼接缝隙，长期受载不会出现连接松动的问题。

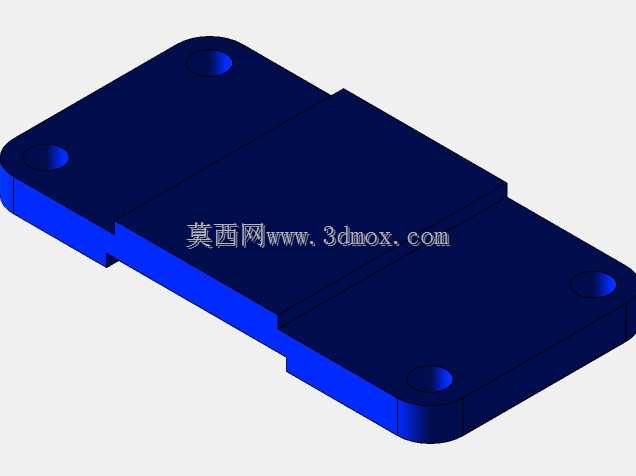

　　底座采用带安装沉孔的平板式结构，四个安装孔分别布置在底座的四个角位，沉孔设计可让安装螺栓的头部完全沉入底座内部，不会突出底座平面影响安装贴合度，底座底面为全平面加工，安装时可与设备安装面完全贴合，保证支撑的稳定性，底座边缘做了倒角处理，避免安装过程中锐边划伤操作人员。中心轴的两端采用轴端挡圈固定结构，轴上对应位置加工有挡圈槽，装配完成后挡圈卡在槽内，可限制轴的轴向窜动，同时防止轮体在转动过程中从支架上脱出，轴的一端加工有定位平面，可与一侧支架的轴孔平面配合，防止轴随轮体同步转动，避免轴与支架孔之间发生相对磨损。

　　从设计思路层面，这款结构在建模阶段就充分考虑了加工工艺性与装配便利性，所有的棱边都做了圆角过渡处理，既避免应力集中提升结构强度，也减少加工过程中的毛刺处理工序；轮体、支架、底座、中心轴四个主要部件都采用规则的回转体或者拉伸体结构，没有复杂的异形曲面，常规的车削、铣削设备即可完成全部加工，不需要特殊的定制刀具，加工成本可控。在安装边界方面，这款滑轮的底座安装孔间距预留了足够的调节余量，可适配不同安装面的孔位偏差，轮体的中心高度经过匹配设计，可保证牵引件进出轮槽的角度处于合理范围，避免牵引件与轮槽边缘发生摩擦剐蹭；轮体的宽度可适配直径在适配范围内的各类牵引件，不需要额外调整支架间距，整体结构的外形尺寸紧凑，不会占用过多的设备安装空间，在空间受限的设备内部也可完成布置。

　　实际选型使用时，可根据实际承受的最大牵引载荷调整轮体的壁厚、支架的筋板厚度以及中心轴的直径，当前建模的参数适配中等载荷的常规工况，如果用于重载起重场景，可适当加大轴径、提升轮体材质强度，同时选配承载能力更高的滚子轴承；如果用于轻载的线缆导向场景，也可适当减小壁厚降低整体重量。整个结构的装配逻辑简单，所有部件都采用同轴或者平面配合，没有复杂的装配关系，三维建模过程中可通过参数化驱动快速调整各部分尺寸，适配不同的工况需求，对于结构设计从业者来说，这款模型也可作为各类带支撑轮类结构的设计参考，通过修改轮槽形状、支座形式快速衍生出张紧轮、从动轮、导向辊等不同功能的部件结构。
