镂空桁架式莫比乌斯环支撑构件

　　这类带连续扭转曲面的环形支撑构件，最早在特种流体导流、连续物料输送场景中被提出，核心利用莫比乌斯曲面单侧连续的拓扑特性，解决传统环形构件存在的接缝应力集中、双侧表面处理工序冗余的问题。在实际工程应用里，这类构件常作为特种输送设备的导向轨道骨架，配合柔性输送带使用时，能实现带面无翻转连续循环运行，省去传统环形轨道所需的带面扭转换向机构，大幅降低长距离循环输送线的结构复杂度，减少换向位置的物料洒落、带面磨损问题。也有部分文创展陈、景观装置领域会采用这类结构作为主体受力骨架，依托其连续无断点的曲面形态打造视觉上的闭环流动感，同时镂空桁架的结构形式能大幅降低整体自重，减少户外安装时的基础承重要求。

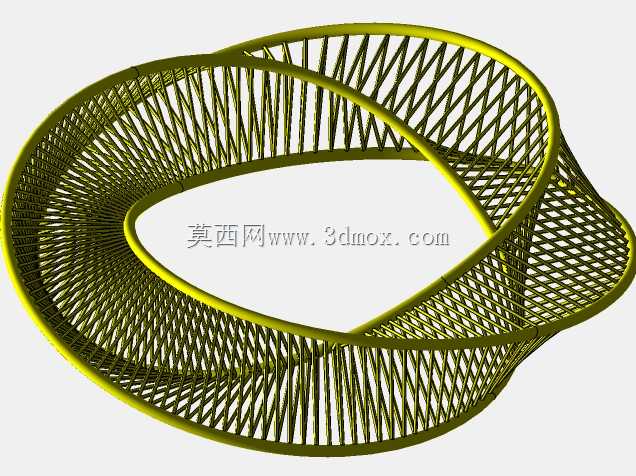

　　从结构设计逻辑来看，该构件采用双环边梁配合交叉腹杆的桁架形式，内外两道闭合环梁作为主要承力结构，沿环向均匀布置的斜向腹杆连接两道环梁，形成稳定的空间三角承力单元，相比实心曲面结构，在同等环向刚度、抗扭性能要求下，整体重量能降低60%以上，同时镂空结构能有效降低风阻，适合户外高空安装场景。设计过程中需要先完成基础莫比乌斯曲面的参数化构建，确定环体的中心回转半径、截面扭转角度、环带宽度这几个核心参数，其中中心回转半径决定了构件的整体占地尺寸，需要匹配安装场景的预留边界，通常安装时需要在构件周向预留不小于环体截面宽度1.2倍的操作空间，方便腹杆与环梁的焊接或装配固定；环带宽度则直接影响构件的承载能力，需要根据实际承受的竖向荷载、水平风荷载数值计算确定，避免环梁出现侧向失稳。

　　在曲面建模阶段，需要重点控制腹杆的排布逻辑，所有腹杆需要垂直于局部环带的曲面法向，保证腹杆仅承受轴向拉压力，不产生额外的弯曲应力，这就要求建模时逐段匹配曲面的UV方向，不能直接沿环形阵列直杆，否则会出现腹杆与环梁连接角度偏差，导致装配时出现焊缝间隙过大、连接强度不足的问题。环梁的截面通常根据受力大小选择矩形管或圆管，矩形管的平面贴合度更好，适合腹杆采用焊接连接的场景，圆管的抗扭性能更优，适合需要承受较大交变扭转荷载的工况。构件的拼接断点通常设置在扭转角度最小的位置，方便分段运输到现场后进行拼接，拼接位置需要设置内衬加强段，保证拼接处的刚度与整体环梁一致，避免运行过程中拼接位置出现应力集中导致的结构变形。

　　实际安装时，该类构件需要至少三个均匀布置的支撑点与基础连接，支撑点位置需要对应环梁的腹杆节点位置，不能直接支撑在环梁的无腹杆段，否则会导致环梁局部受力过大产生凹陷变形。如果用于流体导流场景，还需要在桁架表面覆盖连续的薄板蒙皮，蒙皮需要采用逐段折弯贴合的方式与腹杆固定，保证曲面的连续性，避免出现台阶状凸起干扰流体流动；如果用于展陈装置场景，则可以直接保留桁架镂空形态，配合灯光布置强化结构的空间层次感。在长期运行维护中，这类结构的检查重点是腹杆与环梁的连接节点，尤其是扭转角度最大的环段，该位置的腹杆受力波动最大，容易出现连接松动或焊缝开裂问题，需要定期进行紧固或补焊。
